概述
SL8443 是一款内置5A 功率MOS 开
关降压型高精度、高亮度LED 恒流驱动控
制器。
SL8443 通过一个外接电阻设定输出
电流，最大输出电流可达2.0A；外围只需
很少的元件就可实现降压、恒流驱动功能，
并可以通过DIM 引脚实现辉度控制功能。
系统采用电感电流滞环控制方式，对
负载瞬变具有非常快的响应，对输入电压
具有高的抑制比；其电感电流纹波为20%，
且最高工作频率可达1MHz。
SL8443 特别适合宽输入电压范围的
应用，其输入电压范围从5.5V 到40V。
SL8443 内置过温保护电路，当芯片
达到过温保护点，系统立即进入过温保护
模式，将降低输入电流以提高系统可靠性。
SL8443 特别内置了一个LDO，其输
出电压为5V，最大可提供5mA 电流输出。
SL8443 采用ESOP8 封装。散热片内
置接SW 脚。
特点
◆最大输出电流：2.0A
◆内置 40V/50mΩ功率MOS
◆高效率：96%
◆高端电流检测
◆最大辉度控制频率：5KHz
◆滞环控制，无需环路补偿
◆最高工作频率：1MHz
◆电流精度：±3%
◆宽输入电压：5.5V~40V
◆过温保护
◆低压差工作时，可保持高稳定性
应用领域
◆建筑、工业、环境照明
◆MR16 及LED 灯
◆汽车照明

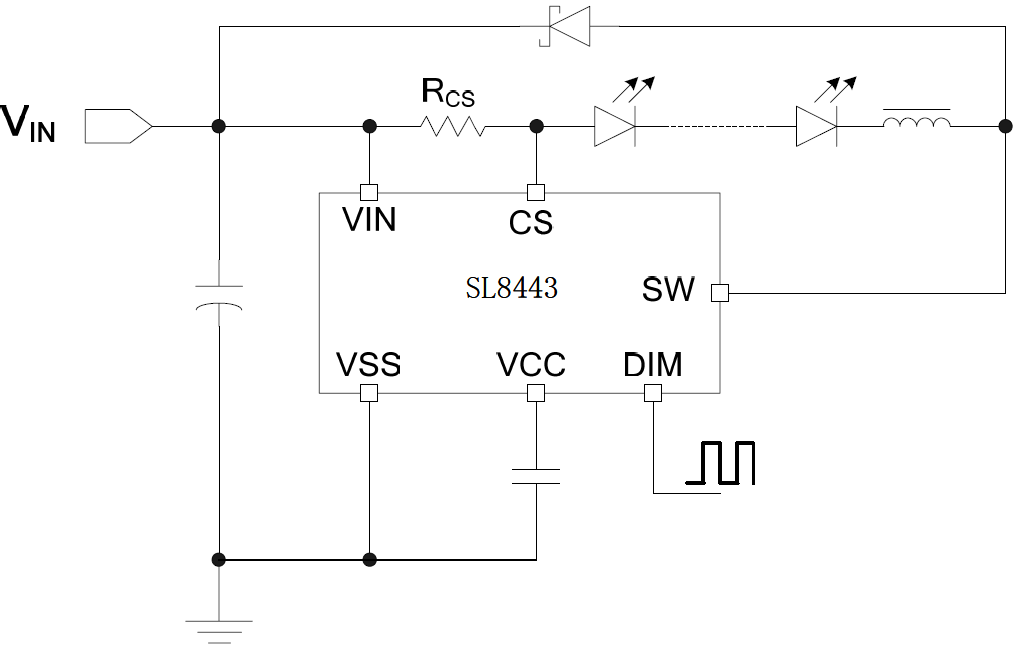

应用电路图
|
