概述
SL9004 是一款高效率，降压型高亮
度LED 灯恒流驱动芯片。内置100V/12A
功率MOS 管，尤其适合宽输入电压范围
的LED 驱动。
SL9004 采用固定关断时间的峰值电
流控制方式，其工作频率最高可达1MHz，
可使外部电感和滤波电容体积减小，效率
提高，节省PCB 面积。关断时间最小为
620ns，并可通过外部电容进行调节，工作
频率也可根据用户要求进行调节。在EN
端加PWM 信号，可调节LED 灯的亮度。
SL9004 通过调节外置电流检测电阻
的阻值来设置流过LED 灯的电流，从而设
置LED 灯的亮度，流过LED 灯的电流可
从几十毫安到2.0 安培变化。
SL9004 采用MSOP-8/PP 封装。散热
片内置接SW 脚。
特点
内置100V功率管
宽输入电压范围：3.6V~100V
高效率：可高达92%
最大工作频率：1MHz
峰值电流采样电压：250mV
亮度可调：EN 端加PWM 信号
关断时间可调
内置电流采样前沿消隐电路
内置 VDD 稳压管
应用领域
平板显示器LED 背光灯
电动自行车灯
LED 射灯
强光手电筒

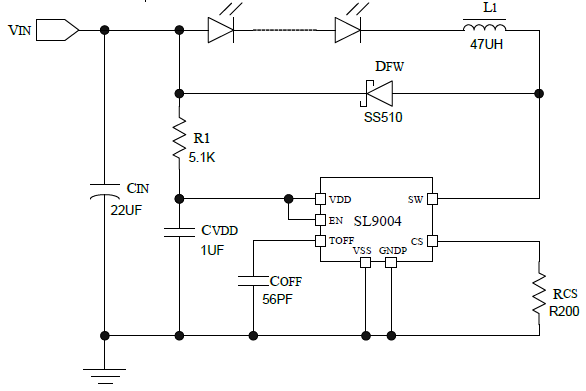

应用电路图
|
