SL6900 锂电池充电管理芯片 8.4V-16.8V高耐压3A开关型双节至多节锂充 双灯LED指示灯
发布时间：2021-8-2 11:46
发布者：小郑
|

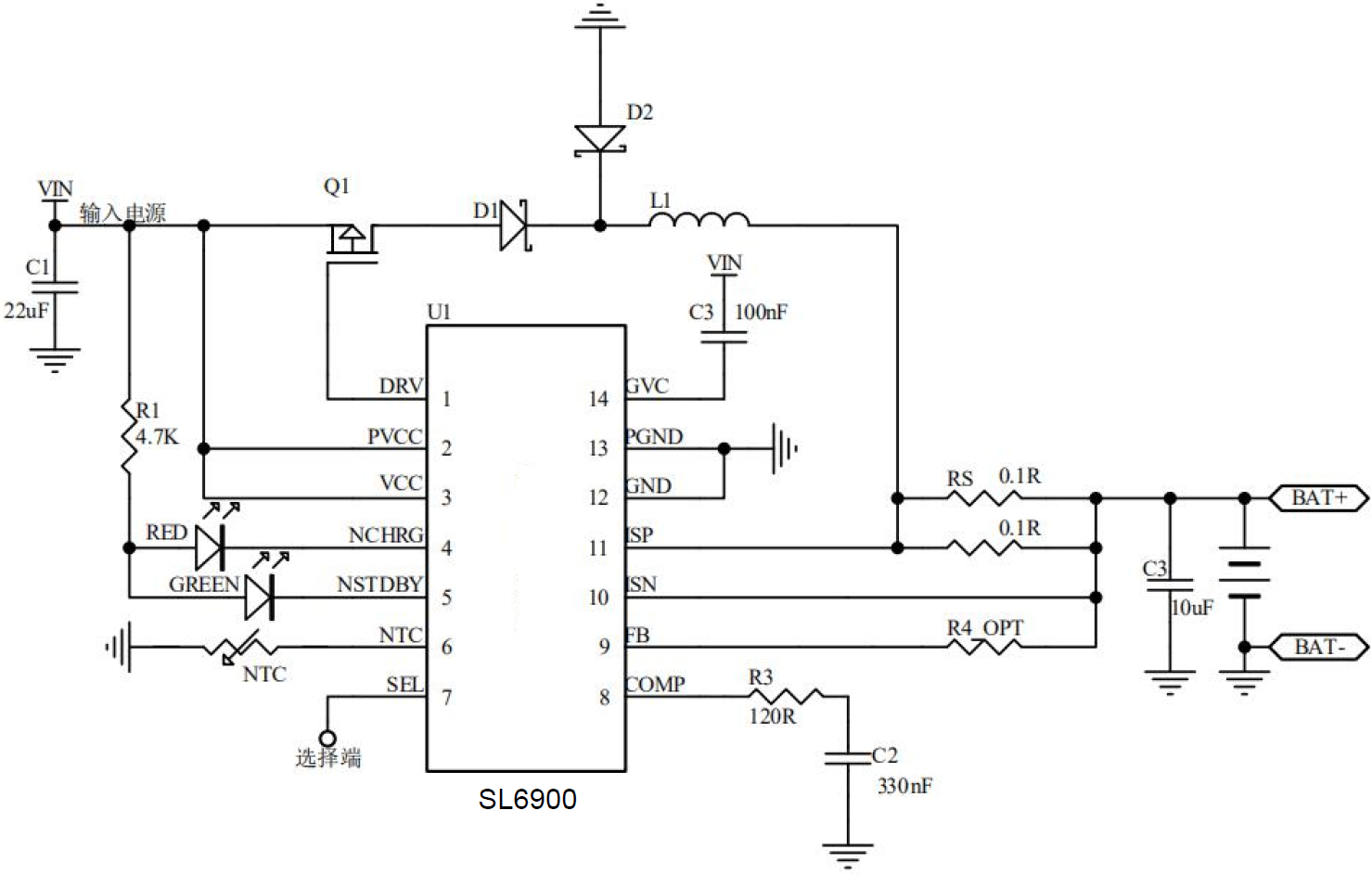

概述 SL6900 是一款支持多类型锂电池或磷 酸铁锂电池的充电电路，它预置了三节或四节 锂电池充电模式，同时也支持通过外围分压电 阻调节的其它输出电压模式。它是采用300KHz 固定频率的同步降压型转换器，因此具有很高 的充电效率，自身发热量极小。 SL6900 包括完整的充电终止电路、自动 再充电和一个精确度达±1.0%的充电电压控制 电路，内部集成了输入低电压保护、输出短路 保护、电池温度保护等多种功能。 SL 6900 采用TSSOP-14L封装，外围应 用简单，作为大容量电池的高效充电器。 特性 宽电压输入范围 300KHz固定开关频率 预设三节或四节锂电池输出电压 或充饱电压通过外围分压电阻设置 输出电压精度达到±1.0% 充电状态双输出、无电池和故障状态显示 低电压涓流充电功能 软启动限制了浪涌电流 电池温度监测功能 极高的防浪涌电压能力 采用TSSOP-14L封装 最大额定值 COMP：-0.3V~7.5V VIN： -0.3V~45V（瞬时） -0.3V~30V（连续） 其它脚：-0.3V~VIN+0.3V BAT短路持续时间：连续 最大结温：145℃ 工作环境温度范围：-40℃~85℃ 贮存温度范围：-65℃~125℃ 引脚温度（焊接时间10秒）：260℃ 应用 手持设备 笔记本电脑 便协式工业或医疗设备 电动工具 锂电池或磷酸铁锂电池 应用电路图
|
