大联大友尚集团推出基于ST产品的15KW三相双向充电桩电源方案

发布时间:2021-7-20 16:21    发布者:eechina
关键词: STM32G474RET6 , 充电桩
大联大旗下友尚推出基于意法半导体(ST)STM32G474RET6的15KW三相双向充电桩电源方案。

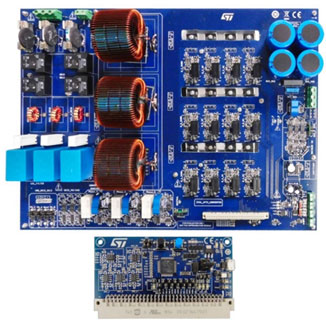

图示1-大联大友尚推出基于ST产品的15KW三相双向充电桩电源方案的展示板图

近年来,在新能源汽车大规模普及和政策大力扶持的影响下,汽车充电桩的建设数量正在大幅度增加。作为一项新兴的基础设施,汽车充电桩在新能源汽车的充电续航、节能环保等环节发挥着重要作用。为了促进新能源充电中的发展,大联大友尚基于三相维也纳架构,推出了以STM32G474RET6为控制芯片的15KW三相双向充电桩电源方案,该方案可同时实现AC/DC和DC/AC的双向转换,直流电压为800Vdc,交流电压为400Vac@50Hz,功率可达15KW,转换效率高达99%,并且其能够采用软启动,这可以有效抑制浪涌电流

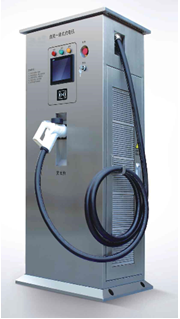

图示2-大联大友尚推出基于ST产品的15KW三相双向充电桩电源方案的产品实体图

ST STM32G474RET6是ST新一代数字电源控制芯片,其采用Arm Cortex-M4内核,主频高达170MHz,支持浮点运算、数学加速器和高精度定时器,该定时器可以同时发出12路PWM任意波,精度高达184ps,同时该芯片集成4个OP,多路UART,I2C,DAC控制,能够实现实时过流和过压保护。

为了让用户更好地熟悉该控制芯片,搭建数字电源基本架构,ST还提供了B-G474E-DPOW1开发板,该开发板基于STM32G474RET6设计,提供了USB3.0、Type-C接口、全面的软件Hal库以及各种软件示例,可以帮助用户加速设计数字电源原型应用。

图示3-大联大友尚推出基于ST产品的15KW三相双向充电桩电源方案的方块图

核心技术优势:
        三相维也纳,可以实现AC/DC DC/AC双相逆变,主要用于大功率充电桩等前级应用;
        ST新一代数字电源控制芯片STM32G474,实现纯数字控制,灵活配置;
        方案尺寸小,频率高达100KHz;
        控制芯片可以输出12路高精度PWM,频率可以配置2-3级拓扑。

方案规格:
        三相三电平双向AC/DC转换;
        AC交流电压:380±10%Vac,DC直流电压:800Vdc;
        AC to DC模式:PF>0.99,支持软启动,抑制浪涌电流;
        整机效率高达99%;
        主芯片采用ST新一代数字电源控制芯片STM32G474RET6,主频170MHz,Flash 512K,LQFP64。
