VayoPro-DFM Expert｜区域分析设置方法
发布时间：2021-7-15 16:54
发布者：望友科技
关键词：
DFM
|

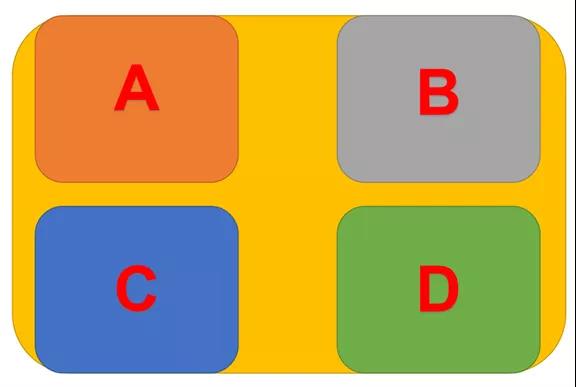

使用过望友 DFM 软件的朋友对这款软件的第一印象就是“3D仿真分析功能强大”，没错！这款软件内置 20 多万 3D 元器件库，有1500 多条分析规则，对 PCB/PCBA 进行虚拟试制、仿真装配分析，帮助研发和工艺从源头改善潜在的制造问题。 该软件具有非常灵活的分析配置功能，支持按产品、按客户等多种分类方式配置规则，满足电子行业各领域不同企业用户需求。在实际应用中，因为需要综合考量产品外形尺寸，所以研发工程师在做单板设计时，会碰到有些产品会有“区域元件密度限制”、“区域元件限高”要求。这种情况对研发工程师的经验要求极高，稍有不慎就有可能“违规”。因此，在 EDA 中与望友 DFM 软件交互，利用望友软件进行区域分析，帮忙研发人员在设计阶段发现问题、优化设计，是非常必要且非常重要的环节。 关于区域限制给大家简单做一个示意图，如下图1，表示 PCB板 上有 A、B、C、D 四个区域，假设 A 区域限高要求小于3MM；B区域限高要求小于 5MM；C 区域限高要求小于 4MM；D 区域限高要求小于 6MM。
图 1 PCB 限高区域示意图 下面我将介绍如何在 VayoPro-DFM Expert 软件中对 PCB 板进行区域设置。 注：由于客户数据涉密不可使用，故以下操作步骤用 Demo 数据展示区域设置方法。 1）设计文件读入后，首先在工具选项下选择“DFM分析区域设置”，如下图 2 所示；

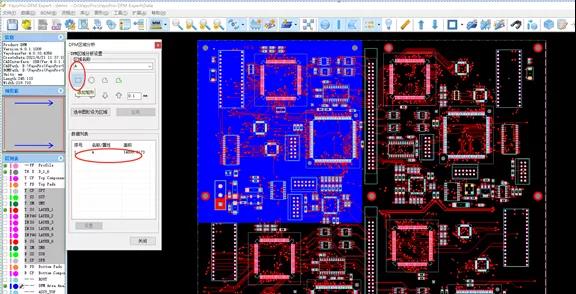

图 2 2）根据限高区域，在“DFM 分析区域设置”对话框中设定分析区域，如下图 3 所示；

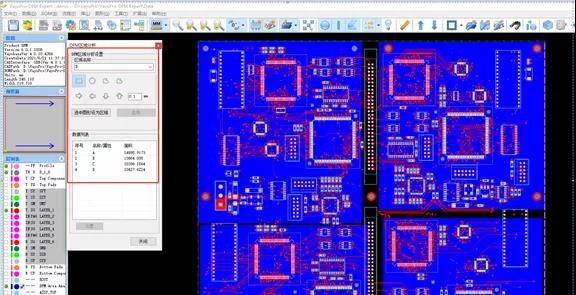

图 3 同理，对 B、C、D 区进行设置。四个区域均完成设置时，结果如下图 4 所示；
图 4 3）执行DFM 分析，在弹框中“分析区域”位置处点击鼠标右键，选择对应的区域名称，如下图 5 所示；
图 5 4）针对不同分析区域，选择需要分析的规则，如下图 6 所示；
图 6 区域设置方法讲解完毕，希望对大家有所帮助和启发，灵活应对各种实际问题。如有特殊应用场景，不知道如何处理，欢迎随时联系我们探讨交流。 |
