VayoPro-SMT Expert|一分钟搞定拼板

发布时间:2021-7-15 15:49    发布者:望友科技
关键词: SMT
在SMT行业中,PCB 拼板生产很常见,其目的主要有两方面,一是为了提高贴片效率;二是为了提高PCB板材的利用率。
在拼板生产前,需要准备相应的拼板程序。目前大多数企业仍然沿用手动方式做拼板,导致编程工程师需要进行大量的坐标计算和数据计算,例如拼板边框、矩阵偏移量等;不断的重复操作使人容易疲劳、放松品质,无法保证操作的效率和正确性。

近年来,望友 SMT Expert 智能编程软件凭借其良好的口碑,被越来越多的 SMT 工程师所关注,我司经常收到相关咨询,了解望友软件如何智能、高效地校验数据、输出程序、制作拼板等。

今天,我为大家详细展示一下望友 SMT Expert 软件快速拼板过程,本例中将以业内公认的较为复杂的阴阳拼板为例(实际操作仅需一分钟,但为了大家明白,我将细分步骤为大家讲解)。
与传统方式不同,我们软件中采用的是望友专利技术(专利号:ZL201310643253.6),通过在图中选取“特征值”,即可一键完成软件自动拼板,无需工程师测量计算,非常简单、高效
步骤如下:
第一步:导入已做好的单板工程(望友 job)和拼板框 Gerber 数据(这个数据通常来源于钢网数据),如下图一所示;

图一

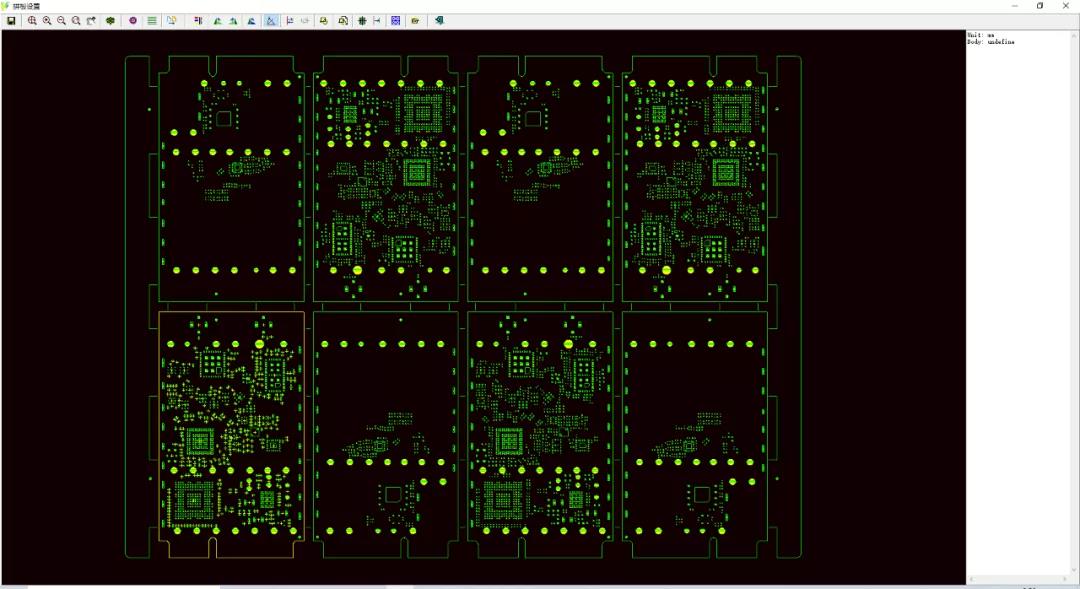

第二步:在单板和拼板框上分别选取对应的特征值,然后点击鼠标右键选择“对齐”,完成单板和拼板框自动对齐,如下图二所示

图二

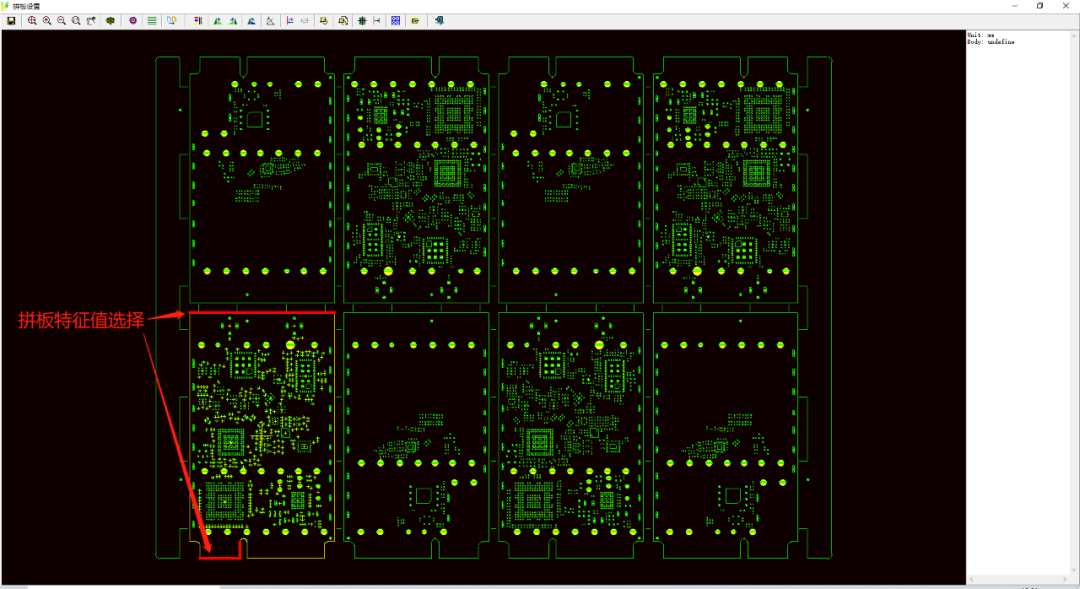

第三步:在拼板框中选择第一块板的特征值,如下图三中的红色线段便是我选中的特征值(注:特征值可以是任意线段或弧线,但必须是每块板上有且仅有的共同特征线段和线距,不允许发生方向相反、镜像等偏差);

图三

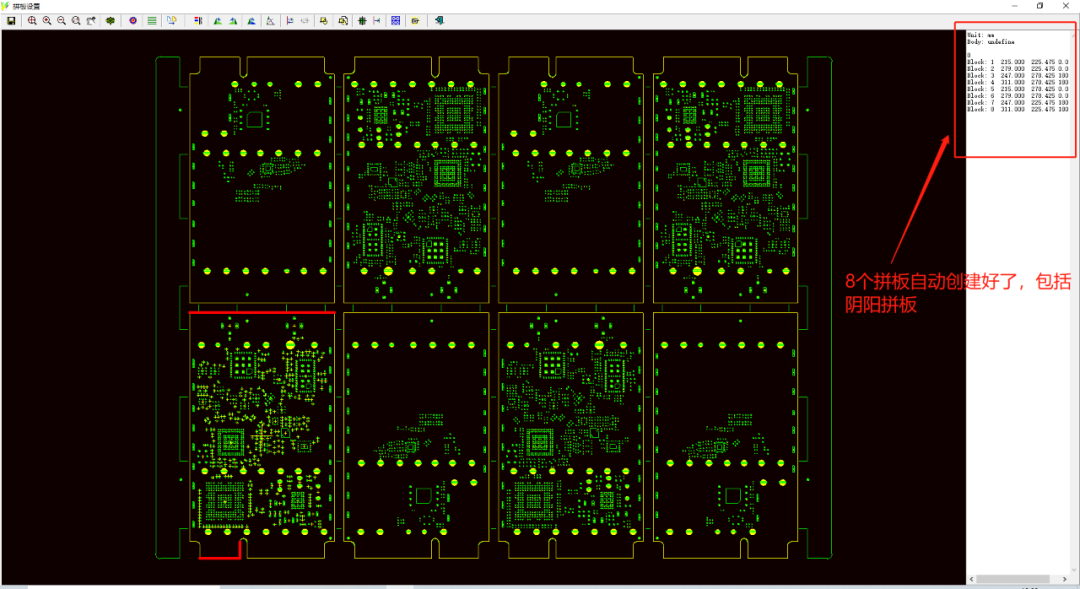

第四步:点击右键,选择“自动创建拼板”,此时拼板已完成,结果如下图四;

图四

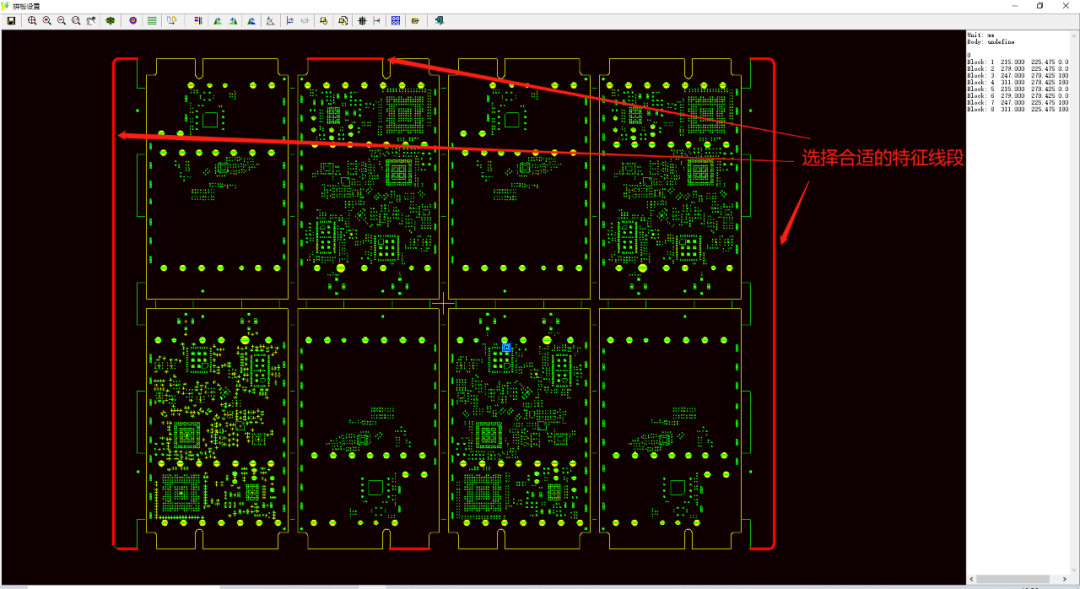

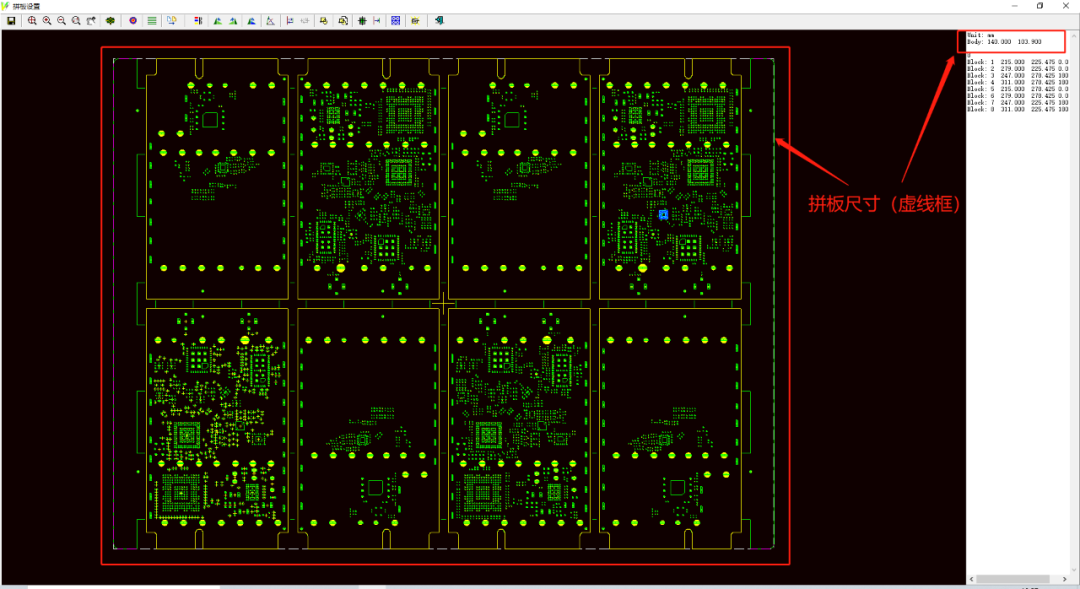

第五步:设置拼板框。同样选择特征值,如下图五,然后点击右键选“设置拼板边框\使用框选尺寸”,拼板框设置已完成,如下图六所示;

图五
图六

此时,整个拼板已完成,不需要任何计算,非常简单,熟练的工程师不到一分钟即可完成,高效显而易见。

在望友软件的帮助下,工程师工作效率将大幅提升。别让高薪招聘的工程师做低效率工作,好的工程师需要好的工具软件,只有将他们从繁琐、机械的手工编程中解放出来,才能发挥更大的潜能,为企业创造更大的价值!
