泰克任意波函数发生器AFG31000，三步轻松搞定不规则脉冲串
发布时间：2021-7-2 11:08
发布者：agitek2008
关键词：
泰克任意波函数发生器
|

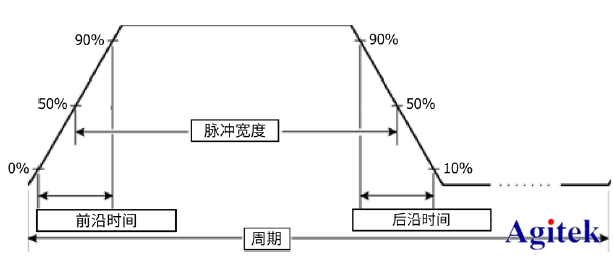

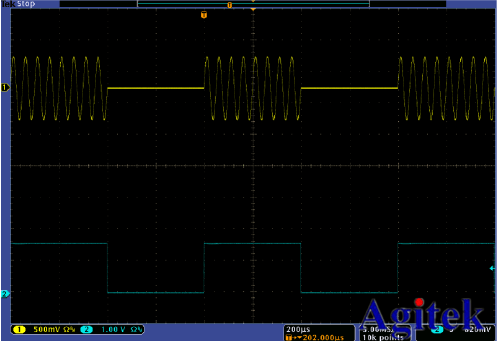

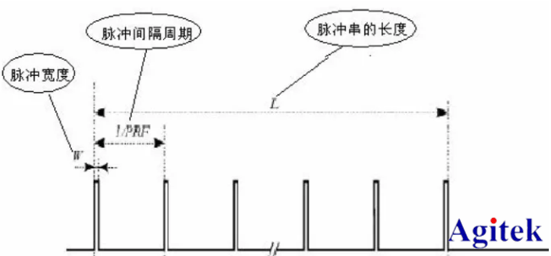

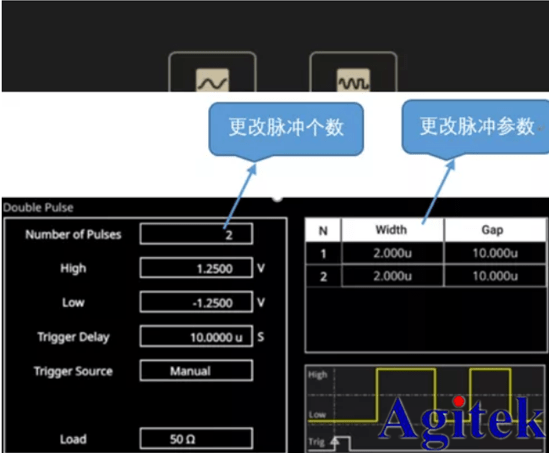

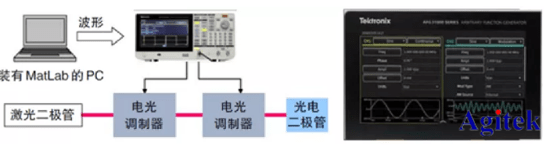

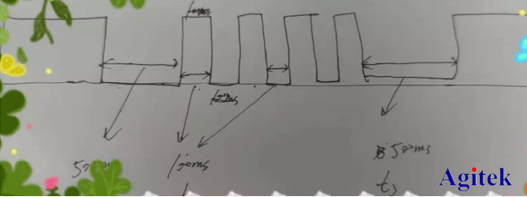

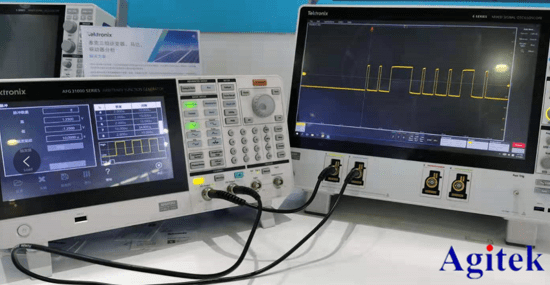

在电光调制中，常常需要信号源给出各种脉冲波形，在大部分调制中，只要输出足够窄的脉冲串即可，信号源需要输出高频率的脉冲和极低的占空比，满足对极窄脉冲的要求： 1）泰克任意波函数发生器AFG31000 脉冲频率高达：160MHz； 2）占空比：0.001% ~99.999%（受到脉宽限制）  一、通常情况下的脉冲  1）可以定义脉冲的各种参数，脉宽，上升/下降时间，频率，占空比，脉冲个数N；  2）可定义脉冲输出的模式，BurstMode，Continue Mode；  3）Burst Mode，可控制Burst 频率和时间；  二、特殊情况下，对于不规则的脉冲串，要做到每一个脉冲串参数可调，市面上的信号源编辑起来异常复杂，最后不得不借助波形编辑软件来搞定。有没有更简便，适合现场的编辑方法，答案是肯定的：  泰克任意波函数发生器AFG31000 独有的Double Pulse 模式，三步搞定不规则脉冲串： Step1 选择DoublePulse模式  Step2，定义脉冲个数，定义每一个脉冲的脉宽，间隔 Step3，输出确认 总结 1）AFG31000内置的APP将场景具体化，方便客户理解，简化客户的测试流程；  2） AFG31000 超大屏幕显示，所有设置参数一幕了然； 3）双脉冲编辑功能，起源于我们针对第三代功率半导体SiC，GaN 的双脉冲动态测试，同时也能实现多脉冲串的个性编辑。 安泰测试作为国内专业测试仪器服务平台，泰克长期合作伙伴，旨在为客户提供丰富的测试产品选择、完整的系统测试解决方案、专业的测试软件开发、全面的技术支持和售后服务，帮助客户更好的解决测试问题。如果您想了解泰克任意波函数发生器AFG31000更多应用，欢迎咨询安泰测试www.agitek.com.cn，可提供样机演示服务。 |
