嵌入式全频段5.8G网桥模块/无线图传模块/大功率无线网桥SR8440D
发布时间：2021-6-30 14:24
发布者：QQ42142951
|
在远距离视频传输的时，当在布线烦恼、在为如何使用WiFi传输烦恼、在为wifi距离传输烦恼、在为视频传输质量烦恼......这一切的烦恼，只需要选用嵌入式无线网桥核心模块嵌入使用就可以了！ 模块支持IEEE802.11a/n/ac 、4x4 MU-MIMO协议标准，高带宽低延时，集成度高尺寸小，外围接口简单易用(可以直接跳线到连接器上)，不需要任何额外的软件配置，连接上网口，选好模式，供电启动正常后，通过WDS按键对码成功后，就可以建立正常的无线通信！实现远距离无线传输。 网桥模块主要特点如下： 尺寸范围：65x65x11mm 无线标准：符合IEEE802.11 a/n/ac 工作频段：5.18～5.925 GHz(按F键实现自动跳频，支持ISM全频段，抗干扰强) 天线接法：通过Ipex座子外接 发射功率：最大输出功率25dBm 通信网口：1个10/100/1000M自适应有线网络(座子方式延伸) 供电方式：DC 7～24V(功率保障10W以上) 支持MIMO：4x4 MU-MIMO 通信距离：空旷传输距离3～5Km@100Mbps(这与实际环境和配置的天线关系很大) 工作模式：AP/STA(内置选择开关,拨位到AP或STA位置后重启即可实现状态切换) 对码方法：WDS一键配对连接（选择好AP或者STA工作模式，上电后按WDS按键，自动对码，让AP和STA建立连接） 配对方式：1个AP对多个STA(只要STA的IP地址不同，重复按AP和STA的WPS就轻松实现对码，不用繁杂的Web设置) 应用场景： 无线视频监控、无线高清直播、远距离/高码流视频传输、无人机图传、高清HDMI延长线等有线通信不方便领域 应用方式： 1：直接集成使用，只要给模块排针飞线接入对应的信号线就可以； 2：通过简单底板，省得飞线，物理器件直接布局到底板上； 3：直接成品化，配合对应的天线和外壳，直接是无线网桥成品； 模块实物如下：

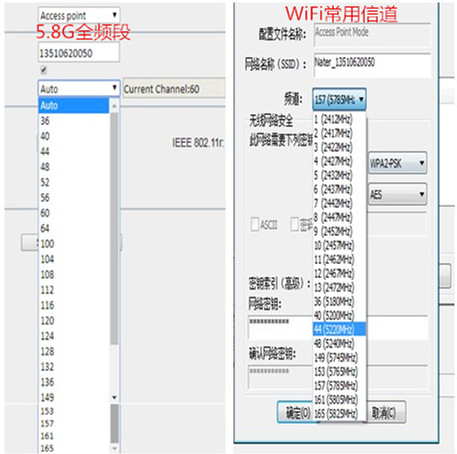

频率对照表如下：
以上观点纳拓科技提供,请勿随意复制、编辑转用 |
