大联大诠鼎集团推出基于Richtek产品的壁挂炉热风机解决方案
发布时间：2021-6-15 17:45
发布者：eechina
大联大旗下诠鼎推出基于立锜科技（Richtek）RT7083GQW MCU+Gate Driver 54W-BLDC的壁挂炉热风机解决方案。

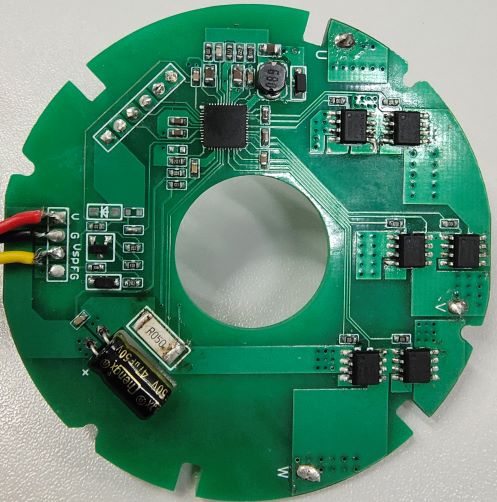

图示1-大联大诠鼎推出基于Richtek产品的壁挂炉热风机解决方案展示板图 据市场公开资料显示，2018年全球无刷直流电机的市场规模为153.6亿美元，预计未来五年，市场将会以13%的年复合增长率持续增长，由此可见直流无刷电机（BLDC）市场正在悄然兴起，并迅速成长。而壁挂炉是以燃气为能源，因此对于耐热性、可靠性、维护性要求较高，而BLDC本身可以节约能源，并提升设备的运行效率，其BLDC无传感器控制方案的出现，进一步提高了产品的耐用性和可靠性，这些因素都在推动着BLDC市场的增长。而大联大诠鼎本次展示的壁挂炉热风机方案，恰恰就是契合上述因素而产生的产品。

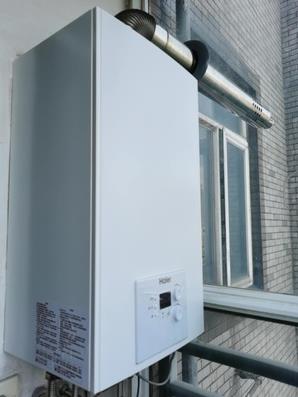

图示2-大联大诠鼎推出基于Richtek产品的壁挂炉热风机解决方案场景应用图 本次推出的方案采用Richtek的RT7083GQW（主控+门驱二合一），基于RT7101平台，适用于60V以下的低压无刷电机方案。Arm 32-bit Cortex-M0作为其内核，主频高达60MHz，拥有两路I2C或UART可任意选择，7Channel 10-bit ADC，1Channel 8-bit DAC；片内集成5V LDO，低压gate driver，内置分压电阻可供选择等，其拥有更高集成度，可带来高可靠性。工作时，该方案根据火力旋钮火力大小来匹配热风机的运行速度，节能安全的排掉燃烧废气，完整的电机堵转、短路保护，确保使用安全，同时安静的工作噪音也是高生活品质的有力保障。
图示3-大联大诠鼎推出基于Richtek产品的壁挂炉热风机解决方案方块图 核心技术优势： 电压输入范围：最大58V适合大部分低压BLDC方案； 双N桥驱动，比传统P+N性价比高； 集成度高，外围器件少，相对可靠性大大增加； 强大的保护功能： 堵转、短路保护； 缺相保护； 欠压保护：欠压保护自恢复； 过压保护：过压保护自恢复。 方案规格： Vin36V Imax1.5A Pmax54W； 8极电机，定子三相星型接法； 恒转速控制：VSP调速1~5V无级调速900~5000r/min； FG信号实时转速输出； 噪音≤65dB； 堵转、缺相、短路、过欠压保护。 |
