液位测量技术详解
发布时间：2021-6-11 14:45
发布者：知夏微凉
关键词：
光电式液位传感器
|
在日常生活和工业生产经营中，经常需要了解容器内液位情况。部分情况为由于罐体过大、人不方便进入和水箱等容器材料不可透视等种种因素。这时,就需要采用液位传感器。 液位传感器的基础是压力和光电测量技术，能够提供点液位检测和连续液位测量。影响选择液位传感器的重要因素包括储罐和容器的尺寸、几何形状和所使用的材料、既有储罐（例如搅拌器等）配置及介质类型等。 而光电液位传感器是将液位的高度转化为电信号的形式进行输出。我们可以对电信号进行处理比如和plc、数据采集器或者专业显示器相连进而输出液位的高度。需要准确测量液位的高度就可以用水位传感器。

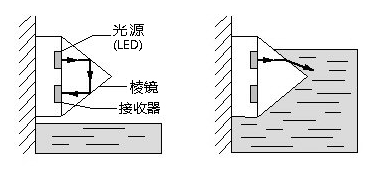

光电液位开关包含一个光源（LED）和一个光接收器（光敏三极管）。在空气或气体中，根据全内反射原理，从LED发出的光线被反射回位于传感器末端的光敏三极管。当传感器末端被液体包围时，光线被折射入液体，这时只有一个较弱信号传递到光敏三极管，以触发开关的形式输出。工采网提供的英国SST 光电式液位传感器/光电液位开关 - LLC200D3SH提供单点液位检测， TTL兼容的推挽输出。设计传感器含有一个红外发射源和一个探测器，安装位置精确，以确保两者在空气中达到很好的光耦合。当传感器的锥形端浸入液体时，红外光会透射出锥形面，到达探测器的光强就会变弱。
该LLC系列光电液位传感器（工业级型、光电水浸传感器）专为工业应用而设计。能胜任工业应用中重负荷的环境。本系列产品适合宽电压范围供电环境，驱动电流可达到250mA。因此，该系列传感器可以直接驱动报警以及其他设备。 光电式液位传感器/光电液位开关LLC200D3SH（工业级）电气特性：
|
