大联大友尚集团推出基于ST产品的大功率电源适配器方案
发布时间：2021-6-8 18:39
发布者：eechina
大联大旗下友尚推出基于意法半导体（ST）L6563H+L6599A+SRK2000A的大功率电源适配器方案。

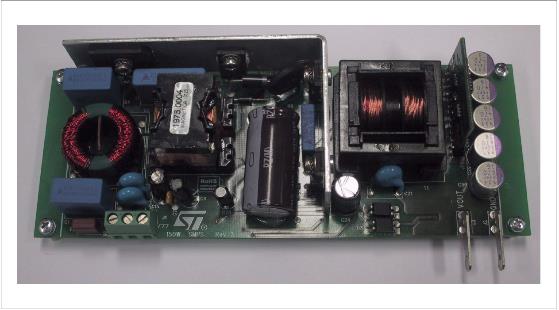

图示1-大联大友尚推出基于ST产品的大功率电源适配器方案产品实体图 消费类电子的功能在人们地不断探索下日渐丰富，其性能也得到大幅提升，因而如电视、电脑、游戏机等这类产品的功率也在逐步增加，因此一款高性能、高可靠的电源产品成为了市场的热门需求。大联大友尚基于ST产品推出的大功率电源适配器方案是PFC+LLC拓扑，适合用作中大功率电源。
图示2-大联大友尚推出基于ST产品的大功率电源适配器方案展示板图 该方案中采用的ST方案L6562/L6563+L6599被业界称为最经典的PFC+LLC方案，被广泛采用。方案主要优势为高效率，低EMI，适用于高频化、高功率密度设计。DEMO板EVL150W-ADP-SR，是一款150W、宽输入电压范围、PFC+LLC的解决方案，在无/轻载运行时功耗低，重载满载时具备高效率的特点，适用于大功率适配器、TV电源和LED大功率电源。在LLC拓扑未流行前，传统的150W方案主要有PFC+反激或者PFC+正激，其主要的缺点是效率不高。本方案是基于两级：前级使用L6563H，是CRM（临界导通模式）升压PFC控制器的前端PFC预调节器，后级是基于L6599器件设计的LLC谐振半桥转换器，该DEMO板提供输出12V12.5A，待机功耗满足六级能效的要求小于等于0.2W，平均效率轻松满足六级能效的要求大于等于88%。在正常负载操作期间非常高的效率和在次级侧使用的非常小的散热器是通过使用基于SRK2000A设备的同步整流获得的。
图示3-大联大友尚推出基于ST产品的大功率电源适配器方案方块图 大联大友尚集团推出基于ST产品推出的大功率电源适配器方案所采用的主要器件均具备明显的优势特点： L6563H——700V高压启动，TM临界导通模式；远程开/关控制，级联PWM控制器接口；具有跟随升压功能，快速“双向”输入电压前馈功能；精确的输出过压保护，反馈回路开路保护，电感饱和保护；具有-600/+800mA图腾柱驱动能力。优点是功能丰富，较同类芯片相比，其具有跟随升压功能，并有输入电压前馈功能，可以实现更低的THD，更快动态响应。 L6599A——50%占空比，固定死区，谐振半桥变频控制器，高至500kHz的工作频率；两级过流保护，变频和停机闭锁，具有与PFC控制器的接口；轻载脉冲工作模式，上电/断电顺序或欠压保护；两个栅驱动器提供一个输出电流0.3A和灌入电流0.8A的峰值电流驱动能力。 SRK2000A——二次侧同步整流器控制器，工作频率可达500KHz；双栅驱动器具有1A推和3.5A拉电流能力；在轻负荷时工作智能切换到睡眠模式。 核心技术优势： TM PFC前级处理器&谐振LLC隔离DC/DC转换器； PFC集成高压启动和输入欠压检测保护电路； PFC快速电压前馈； LLC最大的优势：高效率，EMI低，适合高频化； LLC变换器原边MOSFET ZVS开通，输出二极管ZCS关断，没有反向恢复问题； 开关损耗小，适合应用于高频化，高功率密度设计； LLC线电压欠压和过压保护； LLC过流OCP和短路SCP保护OLED显示、语音播报、中英文切换等。 方案规格： 通用输入电源电压范围：从90Vac到264Vac-频率从45Hz到65Hz； 输出电压：12.5A连续工作时为12V±2%； 满载时的整体效率：AC115V时-满载效率为91.8%，AC230V-效率为94%； 平均效率：>89%，可以满足欧美的六级能效要求； 无负载电源消耗：在AC115V和230V电压输入时待机功率≤0.2W； 主电源谐波：符合EN61000-3-2D类和JEITA-MITI D类； EMI：根据EN55022 B级； 安全性：符合EN60950标准，符合RoHS标。 |
