CS5218设计DP转HDMI 4K 30HZ 转接方案设计|CS5218设计电路图|CS5218demoBOARD电路
发布时间：2021-6-7 18:45
发布者：TEL13699758578
|

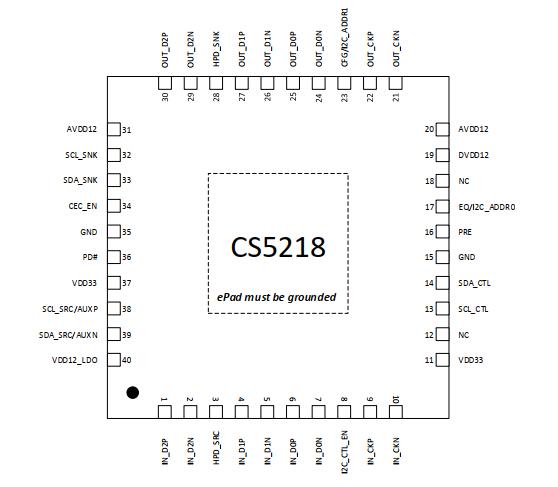

CS5218设计PD转HDMI 4K 30HZ 转接方案设计|CS5218设计电路图|CS5218demoBOARD电路 瑞奇达CS5218是一个DP转HDMI方案芯片。如何用CS5218设计一款DP转HDMI 4K 30HZ转接板或者转接线产品，详细的设计电路图和设计方案如下所示： CS5218芯片的管脚分布如下：

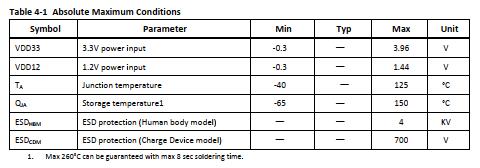

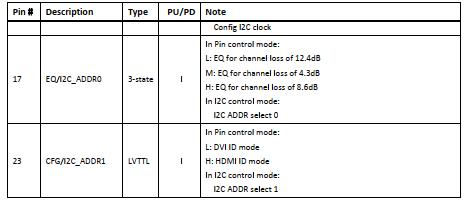

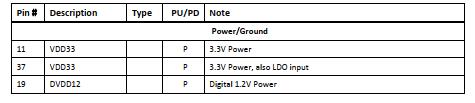

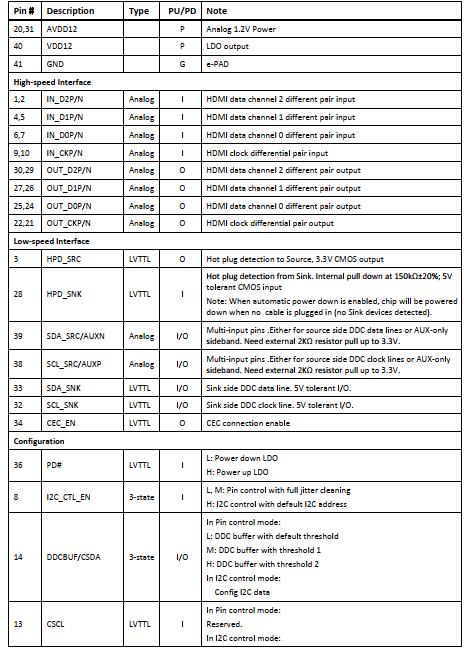

4.电气规范 4.1绝对最大条件 如果违反绝对最大条件，可能会发生永久性损坏。功能要求见第4.2节 操作极限。 表4-1绝对最大条件

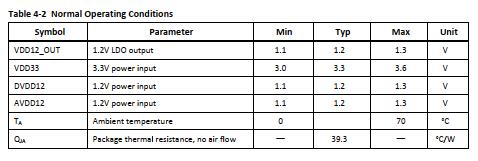

1.最大260°C可保证最多8秒的焊接时间。 4.2操作条件 表4-2正常运行条件

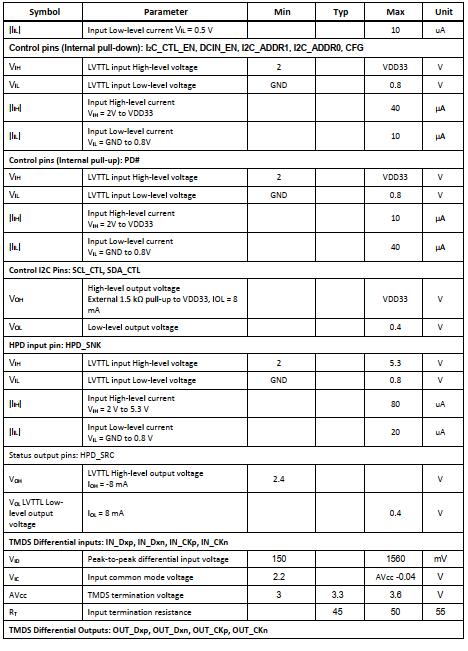

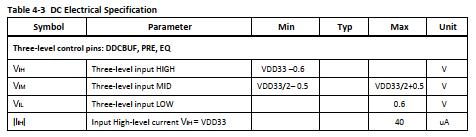

4.3电气规范 表4-3直流电气规范

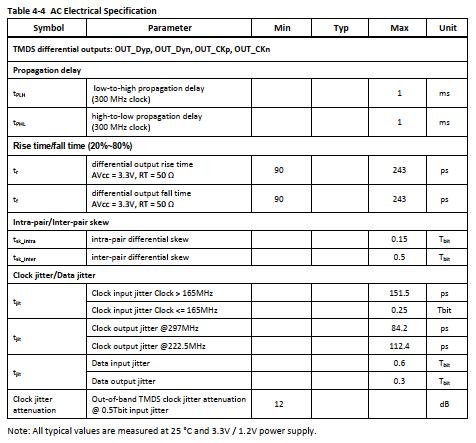

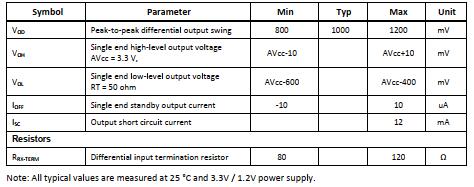

注：所有典型值均在25°C和3.3V/1.2V电源。 表4-4交流电气规范
注：所有典型值均在25°C和3.3V/1.2V电源。 CS5218设计DP转HDMI转接线或者转接板方案设计电路图如下所示：
|
