森利威尔出品SL6115完全替代PT4115,PT4205
[复制链接]
小郑
小郑
当前离线
积分
5412
发表于 2021-6-4 14:50:20
|
显示全部楼层
|
阅读模式
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
替代芯片
,
LED照明
,
汽车照明
深圳市森利威尔
电子
有限公司
郑先生19860872629(微信同号) QQ2355368874
概述
SL6115是一款连续
电感
电流
导通模式的降压型
LED
横流驱动器,用于驱动一个或多个LED灯串。SL6115工作
电压
从5.5V到60V,根据可调的输出电流,最大输出电流可达到1.5A。根据不同的输入电压和外部器件,SL6115可以驱动供高达数十瓦的LED。
SL6115内置功率开关,采用高端电流检测
电路
,以及兼容
PWM
和模拟调关的调关脚DIM。当BIM脚电压低于0.3V时输出关断,进入待机状态。
SL6115内置过温保护电路,当芯片达到过温保护点进入过温保护模式,输出电流逐渐下降以提高系统可靠性。
SL6115采用专利的电路构架使得在低压差工作时输出电流无过冲,提高LED工作寿命,SL6115采用专利的恒流电路具有优异的负载调整率和线性调整率。
SL6115采用SOT89-5和ESOP封装。ESOP封装时,底部PAD接GND.
特点
最大输出电流:1.5A
高效率:97%
优异的负载调整率和线性调整率
高端电流检测
最大程度控制频率:20kHz
滞环控制,无需环路补偿
最高工作频率:1MHz
电流精度:±3%
宽输入电压:5.5V~60V
智能过温保护
低压差无过冲
应用领域
LED备用灯,信号灯
低压LED射灯代替卤素灯
汽车照明
应用
电路图

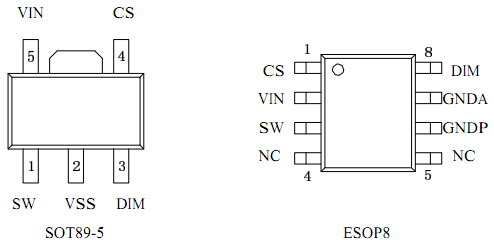

封装及管脚分配
