概述
SL6027 是一款连续电感电流导通模式的降压型 LED 恒流驱动器，用于驱动一个或多个 LED 灯串。SL6027 工作电压从5.5v 到 30v，提供可调的输出电流，最大输出电流可达到 800mA。根据不同的输入电压和外部器件，SL6027 可以驱动供高达数十瓦的 LED。
SL6027 内置功率开关，采用高端电流检测电路，以及兼容 PWM 和模拟调光的调光脚 DIM。当 DIM 脚电压低于 0.3v时输出关断，进入待机状态。
SL6027 内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。
SL6027 采用专利的电路架构使得在低压差工作时输出电流无过冲，提高 LED工作寿命，SL6027 采用专利的恒流电路具有优异的负载调整率和线性调整率。
SL6027 采用 SOT23-5 封装。
特点
◆最大输出电流：800mA
◆高效率：96%
◆优异的负载调整率和线性调整率
◆高端电流检测
◆最大辉度控制频率：20KHz
◆滞环控制，无需环路补偿
◆最高工作频率：1MHz
◆电流精度：±3%
◆宽输入电压：5.5V~30V
◆智能过温保护
◆低压差无过冲
应用领域
◆LED 备用灯，信号灯
◆低压 LED 射灯代替卤素灯
◆汽车照明

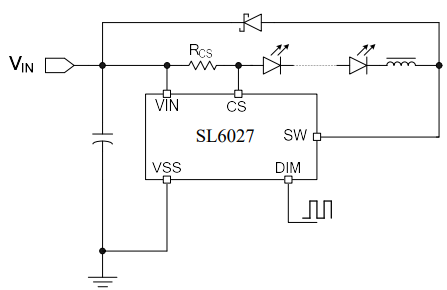

应用电路图
封装及管脚分配
|
|
