概述

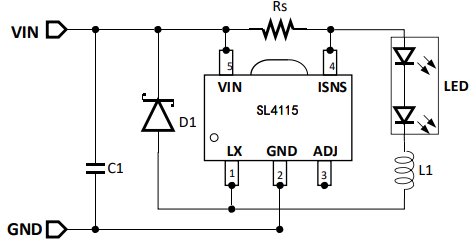

SL4115 是一款高侧电流感应的高亮度 LED 驱动控制器，设计运用于高效驱动由高于 LED 正向导通电压的电源供电 的 单个或多个串联 LED。该装置的运作是在 5V 到 40V 之间，提供了一个外部可调的高达 1A 的输出电流。根据电力 供应的 电压和外部元件，可以提供高达 25 瓦的输出功率。 SL4115 包括输出开关和一个高侧的输出电流传感电路, 可利用外部电阻器来设定的平均输出电流或由精心设计的 直流电压或 PWM 信号来加载 ADJ 脚来调节输出电流。在 ADJ 脚上加低于 0.5V 的电压将关断输出电流和开关动作， 使该 芯片进入低功耗待机状态。SL4115 的封装为 SOT-89-5L。 特点 ◆ 极少的外围器件数 ◆ 宽输入电压范围：5V 至 40V ◆ 高达 1A 的输出电流 ◆ 开关控制及亮度的直流电压控制和 PWM 控制由单脚实现 ◆ 输出电流准确性可达?5％ ◆ 内建的 LED 开路保护 ◆ 高达 95％的效率 ◆ 高侧电流感应 ◆ 迟滞控制，无需补偿 ◆ 过温保护 应用 ◆ LED 替换低压卤素灯应用 ◆ 汽车照明 ◆ 低压照明工业 ◆ LED 后备照明 ◆ 发亮标志 ◆ 紧急照明系统 ◆ 液晶电视背光 应用电路图
|
