ROHM开发出耐压高达80V、输出电流达5A的电源IC “BD9G500EFJ-LA”和“BD9F500QUZ”
发布时间：2021-5-25 17:59
发布者：eechina
|

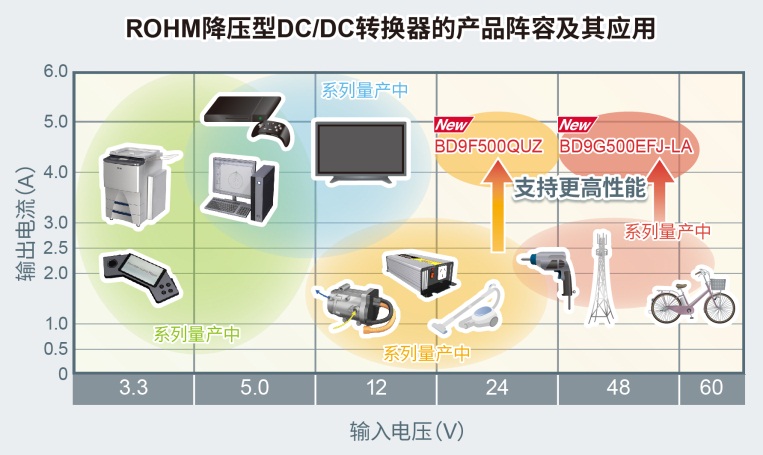

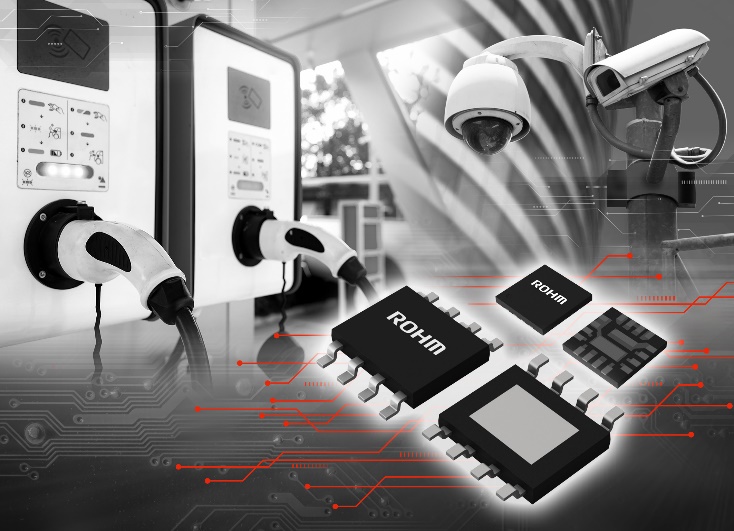

～支持大功率，有助于5G通信基站和FA设备等先进工业设备实现更高的可靠性和性能～ ROHM（总部位于日本京都市）面向处理大功率的5G通信基站和PLC、逆变器等FA设备，开发出两款实现高耐压和大电流的、内置MOSFET的降压型DC/DC转换器IC*1“BD9G500EFJ-LA”和“BD9F500QUZ”。

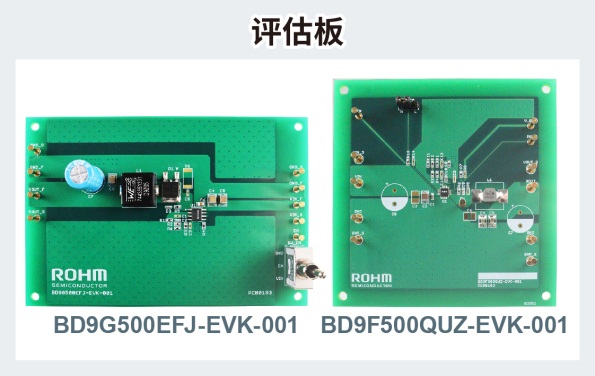

近年来，在以5G通信基站和FA设备为首的先进工业设备中，越来越多地配备了融和AI和IoT技术的新功能。随之而来的是对所使用的电源IC提出了越来越高的要求：不仅要小型高效，还要具有高耐压性能，以确保即使受到雷电等引起的突发性浪涌电压*2也不会损坏；而且还要能支持大电流，以使众多功能工作。 ROHM利用先进的电源系统工艺和垂直统合型生产体制，为工业设备市场开发出众多电源IC产品，这些产品不仅特性出色，而且还很注重可靠性和长期稳定供应。此次，ROHM又面向先进的工业设备领域，开发出高耐压和大电流性能兼备的DC/DC转换器IC。 新产品是非隔离型*3DC/DC转换器IC，利用ROHM擅长的模拟设计技术开发而成，采用电源系统的BiCDMOS高耐压工艺，可提供先进工业设备所需的电源功能。 “BD9G500EFJ-LA”适用于48V电源系统，具有业内超高的80V耐压，同时由于其内置MOSFET，可实现同类产品中高达5A的输出电流，且支持大功率，从而有助于5G通信基站和充电桩等设备实现更高可靠性和性能。而“BD9F500QUZ”则适用于24V电源系统，采用小型薄型封装（3.0mm×3.0mm×0.4mm），虽然小巧却实现了39V的耐压和5A的输出电流，有助于以FA设备为首的众多先进工业设备实现更高性能和更小体积。 新产品已于2021年5月开始暂以月产10万个的规模投入量产（样品价格 500日元/个，不含税）。新产品和评估板“BD9G500EFJ-EVK-001”和“BD9F500QUZ-EVK-001”已经开始通过电商进行销售，从AMEYA360、SEKORM等电商平台均可购买。 今后，ROHM将充分利用模拟设计技术优势继续开发高性能、高可靠性的产品，持续为工业设备的节能、小型化和安全性贡献力量。

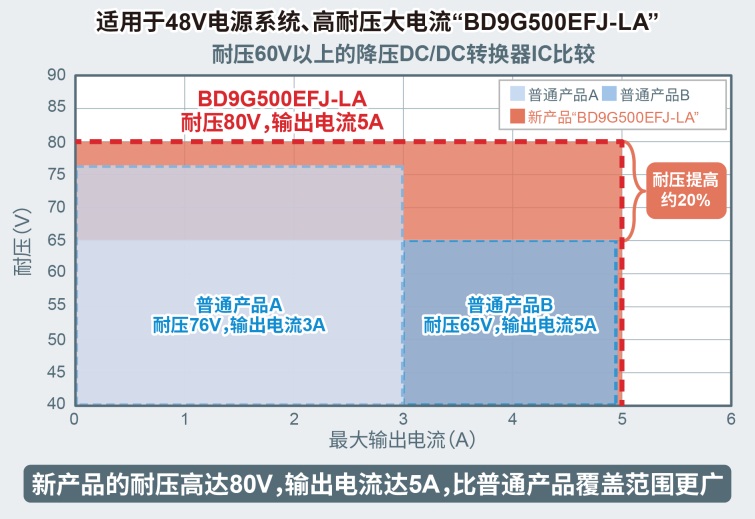

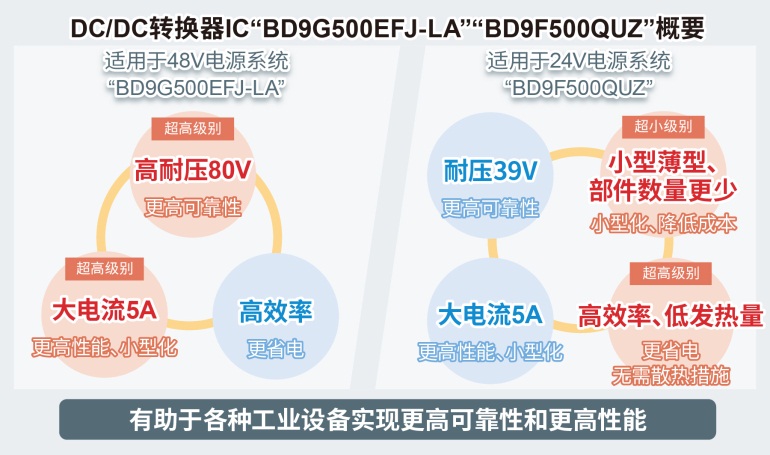

＜新产品特点＞ 这两款新产品采用电源系统中的BiCDMOS高耐压工艺，并利用ROHM擅长的模拟设计技术开发而成，是内置MOSFET的非隔离型DC/DC转换器IC。新产品具备以下特点，有助于先进工业设备实现更高可靠性、更高性能和进一步小型化。 非常适用于48V电源系统的“BD9G500EFJ-LA” 1．实现业内超高的80V耐压性能，安全工作范围更宽 BD9G500EFJ-LA采用BiCDMOS高耐压工艺，在内置高边MOSFET（非同步整流型*4）的非隔离型DC/DC转换器IC中，实现了业内超高的80V耐压等级，从而可以使安全工作范围更宽。与同等输出电流的普通产品相比，耐压成功地提高了约20％，不仅在5G通信基站和服务器等的48V主电源系统中，而且在电池日益大型化的电动自行车和电动工具的60V电源系统中，都拥有足够的余量应对突发性的浪涌电压，因此有助于提高应用产品的可靠性。

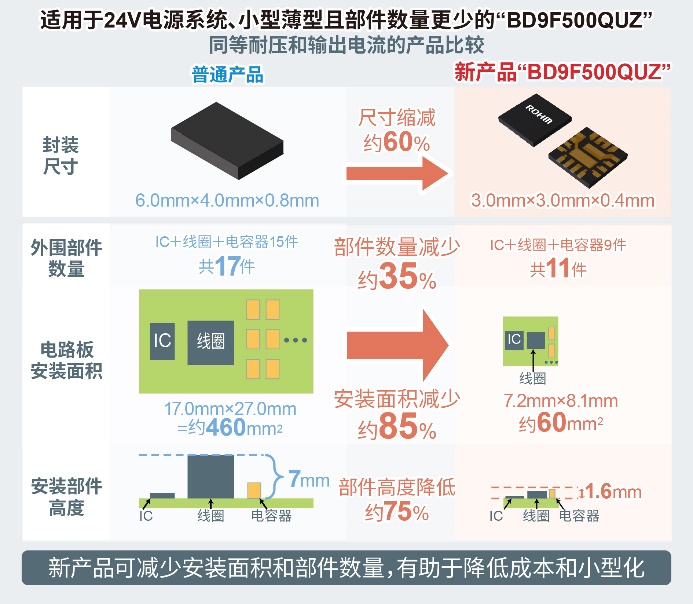

2．实现业内超高的5A输出电流，有助于先进工业设备进一步提高性能并缩小体积 BD9G500EFJ-LA不仅具有80V的高耐压性能，而且还实现了在耐压60V以上的DC/DC转换器IC中超高的5A最大输出电流。非常有助于实现旨在通过安装AI和IoT功能来提高性能的工业设备，以及配备更多功能的设备的小型化。另外，通过内置低损耗MOSFET，虽为非同步整流，却仍可在2A至5A很宽的输出电流范围内实现高达85%的功率转换效率，更加节能。 非常适用于24V电源系统的“BD9F500QUZ” 1．通过节省安装面积和削减部件数量，有助于应用产品降低成本并更加小型化 BD9F500QUZ是内置MOSFET（同步整流型*4）的非隔离型DC/DC转换器IC，利用ROHM的模拟设计技术优势，以小型封装（3.0mm×3.0mm×0.4mm）实现了39V的耐压和5A的输出电流。与具有同等性能的普通产品（6.0mm×4.0mm×0.8mm）相比，尺寸减少约60%，而且还可以减少外围部件的数量。不仅如此，利用高达2.2MHz的高速开关性能，即使使用1.5μH的小型线圈也能实现稳定工作，可节省在电路板上的安装面积并可降低高度，从而有助于PLC和逆变器等各种FA设备的主电源系统的24V线应用降低部件成本并实现小型化。
2．高效率和低发热量运行，有助于提高可靠性 BD9F500QUZ虽然采用的是不利于散热的小型封装，而且还支持高速开关，但仍然能够以很低的发热量工作。在具有同等功能的小尺寸产品中，IC温度接近100℃，因此需要采取散热措施（通过外置散热器和MOSFET来分散热量），而ROHM新产品的工作效率高达90%（输出电流为3A时），并采用散热性能出色的封装，工作时的发热温度仅为65℃左右，因此客户无需采取散热措施，从而有助于提高应用的可靠性。
＜新产品DC/DC转换器IC的主要特性＞

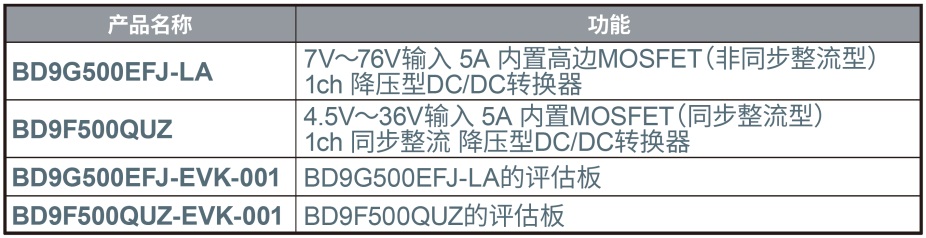

＜应用示例＞ ●适用于48V电源系统的“BD9G500EFJ-LA” ・需要48V级电源输入的5G通信基站的功率放大器、充电桩、服务器等 ・需要60V/48V级电源输入的电动自行车、电动工具等 ・浪涌电压较大的电机应用（吸尘器和洗衣机等白色家电） ●适用于24V电源系统的“BD9F500QUZ” ・需要24V级电源输入的包括PLC和逆变器在内的各种FA设备、监视摄像头等 ・用于各种工业设备中的FPGA和SoC等低电压工作控制系统的电源 ＜电商销售信息＞ 起售时间： 2021年5月起 电商平台： AMEYA360, SEKORM 销售产品：
＜术语解说＞ *1) DC/DC转换器 电源IC的一种，将直流（DC）电压转换为直流电压。通常包括降压（使电压下降）和升压（使电压上升）两种。 *2) 浪涌电压 受到雷电和电机启动等来自IC外部的力而产生的突发大电压。 *3) 隔离型和非隔离型 隔离型是采取了防触电措施的产品。非隔离型设置于隔离型的后段，在小型化和高效化方面更具优势。 *4) 非同步整流和同步整流 两者均为DC/DC转换器的输出控制方式。非同步整流由一个MOSFET（晶体管）和一个二极管组成，同步整流则由两个MOSFET组成。同步整流比非同步整流更难控制，但在功率转换效率方面更具优势。 |
