SL8530A 升压型 LED 恒流驱动器

小郑

深圳市森利威尔电子有限公司
郑先生19860872629 QQ2355368874
概述
SL8530A是一款高效率、高精度的升压型大功率 LED 恒流驱动控制芯片。
SL8530A内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度 LED 灯串恒流驱动。
SL8530A采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
SL8530A通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。在 EN 端加 PWM 信号，还可以进行 LED 灯调光。
SL8530A内部集成了 VDD 稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。V
SL8530A采用 SOP8 封装。
特点
宽输入电压范围：3.6V~100V
高效率：可高达 95%
最大工作频率：1MHz
CS 限流保护电压：250mV
FB 电流采样电压：250mV
芯片供电欠压保护：3.2V
关断时间可调
智能过温保护
软启动
内置 VDD
稳压管
应用
LED 灯杯
电池供电的 LED 灯串
平板显示 LED 背光
大功率 LED 照明

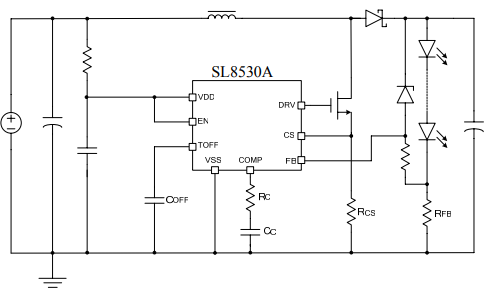

典型应用电路图
