CH7511B电路设计|昆泰CH7511B|eDP转LVDS液晶屏转接板芯片|CS5211完美替代CH7511B
发布时间：2021-5-14 20:39
发布者：QQ1540182856

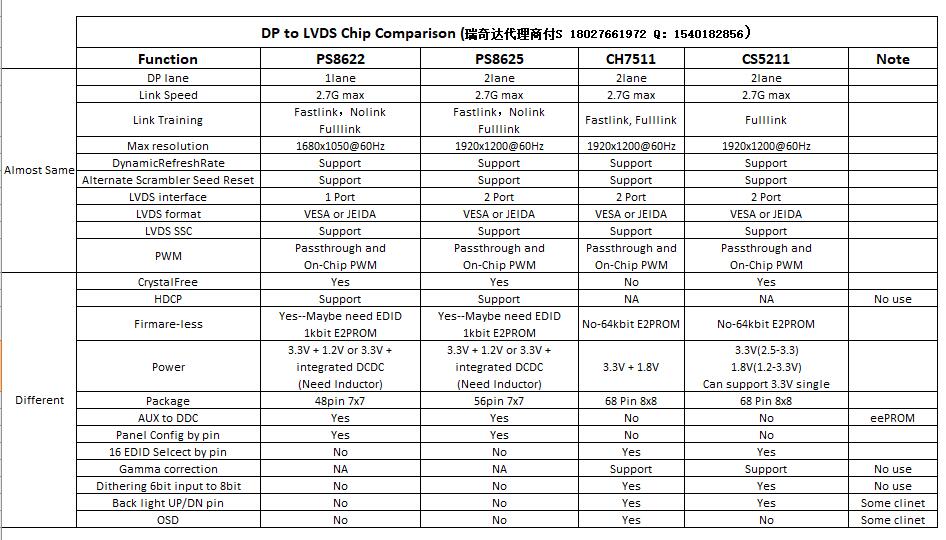

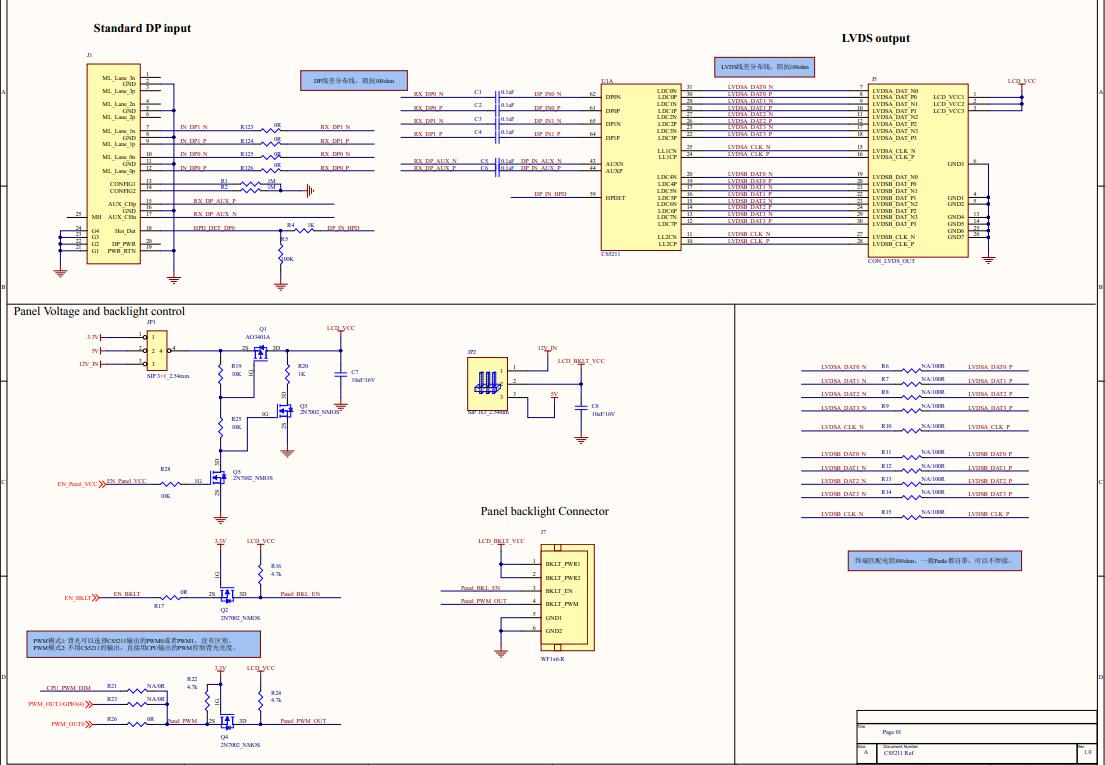

CH7511B,昆泰CH7511B，eDP转LVDS液晶屏转接板芯片，瑞奇达CS5211完全替代CH7511B，更改电路简单，调试软件方便。CS5211配置为eDP到LVDS转换器；LVDS变送器支持单端口18位，单端口24位、双端口18位和双端口24位传输，支持OpenLDI和SPWG位映射。eDP转LVDS液晶屏转接板芯片|CS5211完美替代CH7511B设计参考电路：
CS5211有利于节约BoM成本。时钟源集成到这个芯片，可节省外接晶体；支持宽范围功率（核心功率为1.8~1.2V），功率可节省车载设备，CS5211总功率小于300mW，供电网络设计可以简化。 面板和背光控制 可编程液晶面板电源顺序 支持2种PWM模式，包括背光亮度电平控制PWM引脚和BLUP/BLDN引脚 CS5211是一种桥接芯片，可将eDP输入转换为LVDS信号。CS5211支持嵌入式显示端口（eDP）1.1规范。该设备将解码高速eDP的交流耦合差分RGB格式的信号，并驱动与LVDS接口集成的TFT面板。内置LVDS发射机， 配备灵活的OpenLDI/SPWG位映射，能够驱动单端口或双端口（18/24位）LVDS面板。CS5211的LVDS输出可配置为支持高达1920x1200分辨率，频率为60HZ刷新率。此外，CS5211还具有显示增强功能，包括背光逆变器控制，亮度调节、图像抖动算法和EMI降低机制有利于系统制造商。 DP接收器： 符合嵌入式显示端口（eDP）规范1.2 以1.62Gbps或2.7Gbps链路速率支持1个或2个主链路通道。 以RGB格式输入每像素18/24位的颜色深度。 支持增强的帧模式。 支持VESA和CEA定时标准，分辨率高达1920x1200，60Hz，每像素24位模式。 支持动态刷新率切换。 支持快速链接训练和全链接训练。 支持eDP认证：可选的置乱种子重置和可选的帧。 支持HPD中断。 LVDS 输出： 支持18位单端口、18位双端口、24位单端口和24位双端口LVDS输出接口。 支持LVDS应用程序的OpenLDI和SPWG位映射。 当输入视频未准备好时，保持LVDS输出。 灵活的LVDS输出引脚交换。 可编程摆动/共模电压。 输出转换速率控制，降低电磁干扰。 |
