关于贴片硅整流二极管M7，总是能收到客户的各种问题：M7是什么二极管？M7二极管封装尺寸是什么？丝印M7是什么二极管？M7和M1贴片二极管有什么区别？M7贴片二极管可以与什么型号的二极管通用？M7贴片二极管如何判断好坏？M7二极管可以用什么代替？M7贴片二极管详细参数……针对以上问题，二极管厂家东沃电子DOWOSEMI接下来为您详细阐述有关M7贴片二极管的知识。
硅整流二极管型号
硅整流二极管是一种用于将交流电转变为直流电的半导体器件，击穿电压高、反向漏电流小、高温性能良好，主要用于各种电源整流电路中。硅整流二极管型号有很多： 1）M1-M7二极管，封装形式SMA（DO-214AC），具体型号有：M1、M2、M3、M4、M5、M6、M7，对应的反向重复峰值电压分别是50V、100V、200V、400V、600V、800V、1000V。 2）A1-A7二极管，封装形式SOD-123FL，具体型号有：A1、A2、A3、A4、A5、A6、A7，对应的反向重复峰值电压分别是50V、100V、200V、400V、600V、800V、1000V。 3）1N4001-1N4007*二极管，封装形式DO-41，具体型号有：1N4001、1N4002、1N4003、1N4004、1N4005、1N4006、1N4007、1N4007*，对应的反向重复峰值电压分别是50V、100V、200V、400V、600V、800V、1000V、1200V。 …… 选用硅整流二极管时，主要考虑的是最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数。具体选用什么型号的硅整流二极管，建议在专业的技术指导下选型！

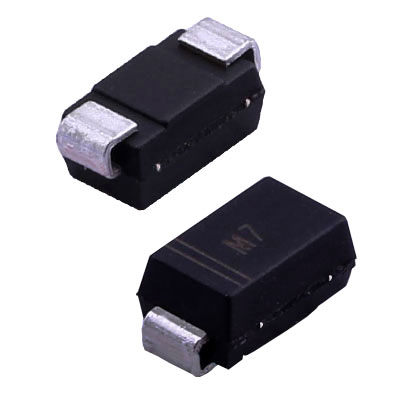

M7整流二极管参数详情

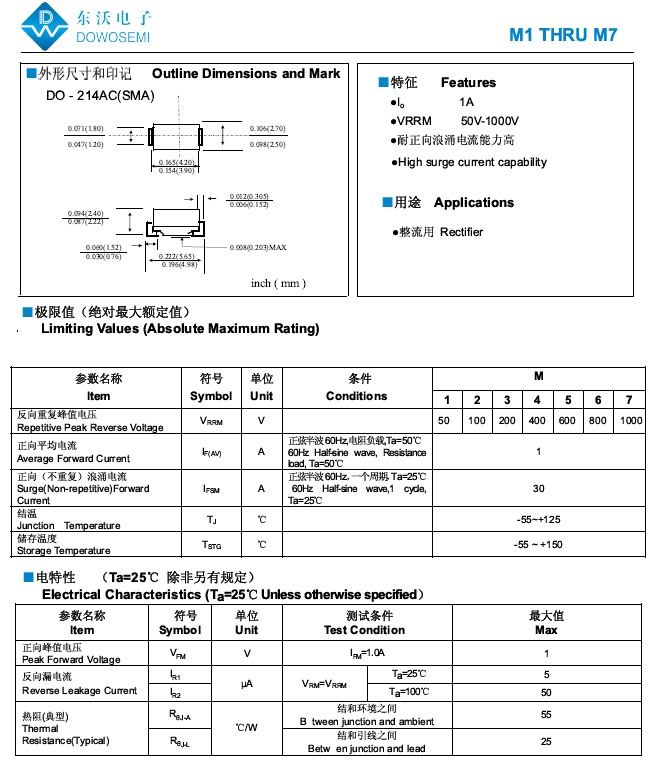

M7是M1-M7系列二极管型号之一，有关具体参数如下： 封装形式：DO-214AC（SMA） 正向平均电流：1A 反向重复峰值电压：1000V 正向（不重复）浪涌电流：30A 正向峰值电压：1V 反向漏电流：5uA、50uA 结温：- 55°C to + 125°C 储存温度：- 55°C to + 150°C 符合ROHS指令要求 关于M7和M1、M2、M3、M4、M5、M6之间的区别，在于反向重复峰值电压的不同，M7可以替代M1、M2、M3、M4、M5、M6。当然，也可以选用二极管1N4007、1N4007*、A7代替M7，在不考虑封装的情况，它们之间可以相互通用。
M7贴片二极管如何判断好坏？
来自山东青岛客户咨询：M7贴片二极管正反向都有阻值，正常吗？这个要看贴片二极管M7两端测的阻值大小。如果正向阻值小，反向阻值非常大，说明不正常。正常的M7二极管，正向导通，反向截止。关于贴片M7二极管的知识，就分享到这儿。采购M7整流二极管，上厂家东沃电子DOWOSEMI，免费送样、厂家价格、现货直供！详情登陆官网：www.dowosemi.cn
|
