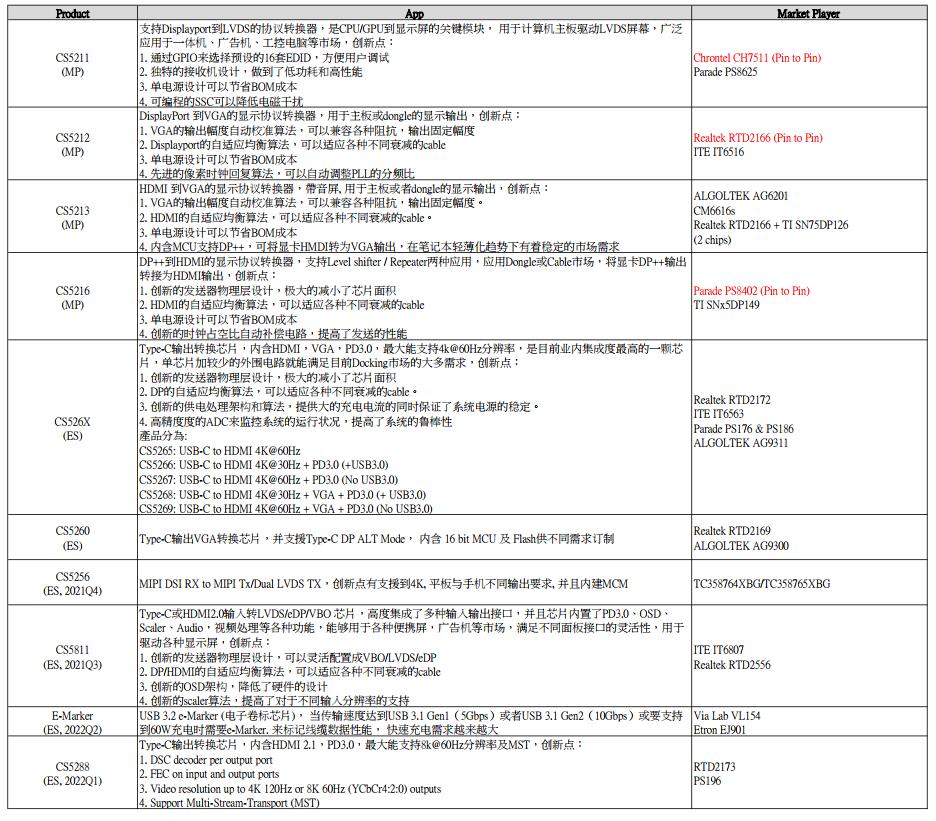

capstone CS5211 CS5210 CS5213 CS5212 CS526X 参数特性和选型列表

特性

替代型号

支持Displayport到LVDS的协议转换器，是CPU/GPU到显示屏的关键模块，  用于计算机主板驱动LVDS屏幕，广泛
    应用于一体机、广告机、工控电脑等市场，创新点：
    1. 通过GPIO来选择预设的16套EDID，方便用户调试
    2. 独特的接收机设计，做到了低功耗和高性能
    3. 单电源设计可以节省BOM成本
    4. 可编程的SSC可以降低电磁干扰

Chrontel  CH7511 (Pin to Pin)
    Parade PS8625

DisplayPort  到VGA的显示协议转换器，用于主板或dongle的显示输出，创新点：
    1. VGA的输出幅度自动校准算法，可以兼容各种阻抗，输出固定幅度
    2. Displayport的自适应均衡算法，可以适应各种不同衰减的cable
    3. 单电源设计可以节省BOM成本
    4. 先进的像素时钟回复算法，可以自动调整PLL的分频比

Realtek  RTD2166 (Pin to Pin)
    ITE IT6516

HDMI  到VGA的显示协议转换器，帶音屏, 用于主板或者dongle的显示输出，创新点：
    1. VGA的输出幅度自动校准算法，可以兼容各种阻抗，输出固定幅度。
    2. HDMI的自适应均衡算法，可以适应各种不同衰减的cable。
    3. 单电源设计可以节省BOM成本
    4. 内含MCU支持DP++，可将显卡HMDI转为VGA输出，在笔记本轻薄化趋势下有着稳定的市场需求

ALGOLTEK  AG6201
    CM6616s
    Realtek RTD2166 + TI SN75DP126
    (2 chips)

DP++到HDMI的显示协议转换器，支持Level shifter / Repeater两种应用，应用Dongle或Cable市场，将显卡DP++输出
    转接为HDMI输出，创新点：
    1. 创新的发送器物理层设计，极大的减小了芯片面积
    2. HDMI的自适应均衡算法，可以适应各种不同衰减的cable
    3. 单电源设计可以节省BOM成本
    4. 创新的时钟占空比自动补偿电路，提高了发送的性能

Parade  PS8402 (Pin to Pin)
    TI SNx5DP149

Type-C输出转换芯片，内含HDMI，VGA，PD3.0，最大能支持4k@60Hz分辨率，是目前业内集成度最高的一颗芯
    片，单芯片加较少的外围电路就能满足目前Docking市场的大多需求，创新点：
    1. 创新的发送器物理层设计，极大的减小了芯片面积
    2. DP的自适应均衡算法，可以适应各种不同衰减的cable。
    3. 创新的供电处理架构和算法，提供大的充电电流的同时保证了系统电源的稳定。
    4. 高精度度的ADC来监控系统的运行状况，提高了系统的鲁棒性
    產品分為:
    CS5265: USB-C to HDMI 4K@60Hz
    CS5266: USB-C to HDMI 4K@30Hz + PD3.0 (+USB3.0)
    CS5267: USB-C to HDMI 4K@60Hz + PD3.0 (No USB3.0)
    CS5268: USB-C to HDMI 4K@30Hz + VGA + PD3.0 (+ USB3.0)
    CS5269: USB-C to HDMI 4K@60Hz + VGA + PD3.0 (No USB3.0)

Realtek  RTD2172
    ITE IT6563
    Parade PS176 & PS186
    ALGOLTEK AG9311

Type-C输出VGA转换芯片，并支援Type-C DP ALT Mode， 内含 16  bit MCU 及 Flash供不同需求订制

Realtek  RTD2169 ALGOLTEK AG9300

Type-C输出转换芯片，内含HDMI 2.1，PD3.0，最大能支持8k@60Hz分辨率及MST，创新点：   1.每个输出端口的DSC解码方式

    2.输入和输出端口上的FEC

    3.视频分辨率高达4K 120Hz或8K 60Hz（YCbCr4:2:0）输出

    4.支持多流传输（MST）

RTD2173
    PS196
