大联大友尚集团推出基于ST产品的全桥相移DC-DC转换器数字电源方案
发布时间：2021-5-10 16:28
发布者：eechina
大联大旗下友尚推出基于意法半导体（ST）STM32G474的500W全桥相移零电压切换DC-DC转换器数字电源解决方案。

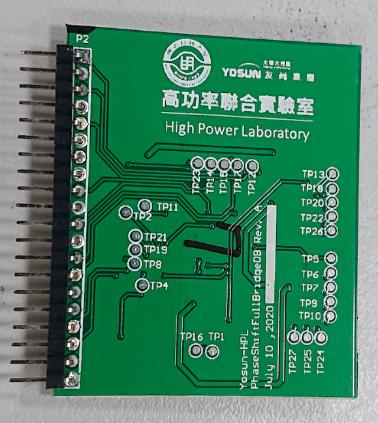

图示1-大联大友尚推出基于ST产品的全桥相移DC-DC转换器数字电源方案的展示板图（一） 由于现代化电子产品对于工作效率与体积的需求逐渐严苛，传统线性式电源供应器逐渐被切换式电源供应器取代。通过提升切换频率，切换式电源供应器能够有效缩小变压器与电感铁芯的体积，进而提升系统效率且同时缩小产品的体积。然而采用一般硬式切换的电源供应器功率晶体管须承受更大的切换突波（Switching Spike）以及切换损失，随着切换频率提升，电路整体的效率也会随之下降。

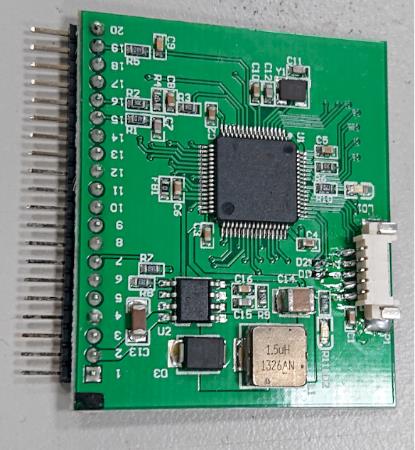

图示2-大联大友尚推出基于ST产品的全桥相移DC-DC转换器数字电源方案的展示板图（二） 为了解决这一问题，本方案采用了柔性切换技术，以全桥相移式架构达成零电压切换，能够极大地减少硬式切换的效率损失，并抑制切换突波，降低电磁干扰，增加功率晶体管的性能。ST STM32G4系列产品基于170MHz的Arm® Cortex®-M4高速内核打造，具有浮点单元和支持DSP扩展指令集，同时搭载了ST的新硬件数学加速器再次提升了芯片的运算性能。
图示3-大联大友尚推出基于ST产品的全桥相移DC-DC转换器数字电源方案的方块图 STM32G4系列完善了现有的STM32F3系列，其性能达到了STM32F3系列的3倍，最高工作温度为125℃。同时该系列产品具备强大的稳定性，特别是快速瞬态脉冲（FTB）耐受能力最高达到5。 核心技术优势： 一个高分辨率定时器，有12个独立通道，每个通道分辨率为184ps，有温漂和电压漂移自补偿功能； 多达25个先进模拟外设： 多达5个400万次/秒12位模数转换器（ADC），有硬件过采样功能，可实现16位分辨率； 多达6个高速、高增益带宽运算放大器，内部1％增益设定； 多达7个1500万次/秒12位数模转换器（DAC）； 多达7个比较器，传播延迟为16.7ns。 CAN-FD工业通讯技术，有效载荷比特率是标准CAN的8倍； 运行模式功耗低于165μA/MHz，延长电池续航时间； 容量更大的RAM，高达128KB，有同位功能； 闪存容量高达512KB，有错误校验功能（ECC）； 增加DMA和外部中断的灵活可变性； 为优化数字或模拟功能，分为三大产品系列：基本系列、增强系列和高分辨率系列。 方案规格： Input Voltage：400V； Output Voltage：12V； Output Power：500W； Maximum Output Current：42A； Switching Frequency：100KHz。 |
