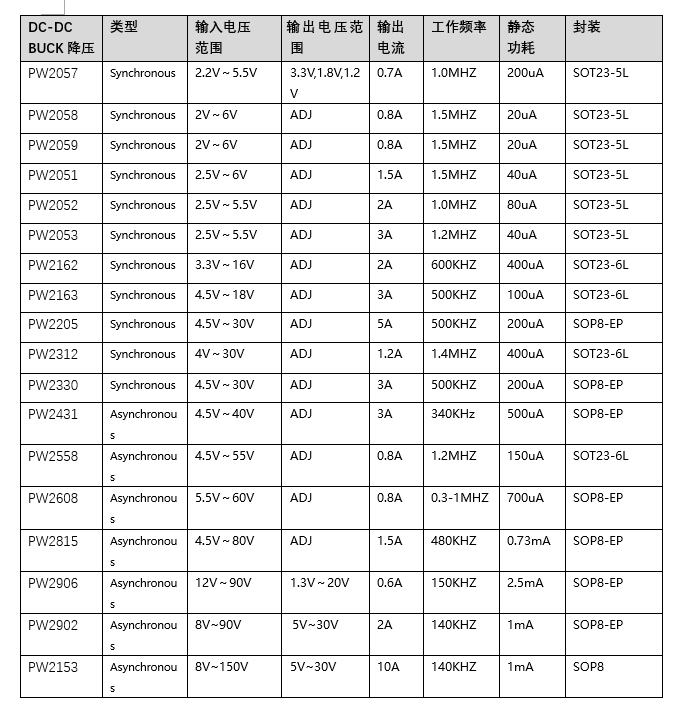

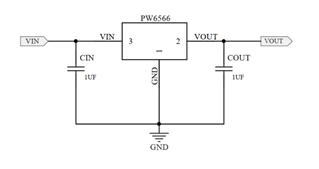

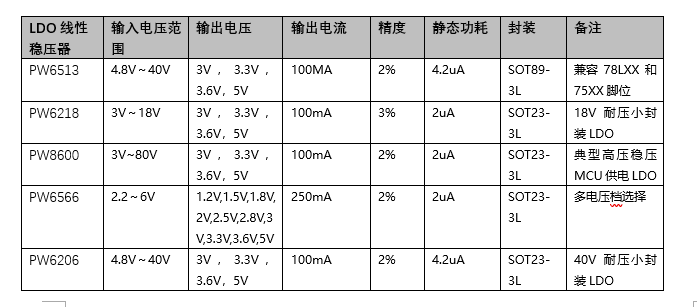

3.7V是常规我们知道的锂电池多，一般锂电池的放电 电压是3V-4.2V之间，再降压转3V,1.5V的话，不需要担心升降压等其他问题，不像输出3.3V时，可能要考虑到升降压芯片的问题了，升降压芯片可考虑到PW2228A，PW5410B等等。其他具体参数要看规格书资料来判断。 3，1500MA的DC-DC降压器芯片电路 4，2000MA的DC-DC降压器芯片电路 5，3000MA的DC-DC降压器芯片电路 1，LDO稳压芯片电路图 PW6566 系列是使用 CMOS 技术开发的低压差，高精度输出电压，低消耗 电流正电压型电压稳压器。由于内置有低通态 电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。 PW6566 系列采用 SOT-23-3L环保材质封装。

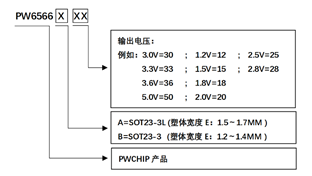

PW6566系统采用固定输出电压：3.3V,3V,2.8V,2.5V,1.8V，1.5V,1.2V等 特点： l低静态功耗： 2μA(TYP.)
l 输入输出压差低： 典型值 160 mV (输出为 3.0V 的产品, IOUT=50mA 时)
l 输出电流大： 可输出 250mA（VIN≥VOUT+1v）
l 内置保护： 内置过流保护和短路保护电路

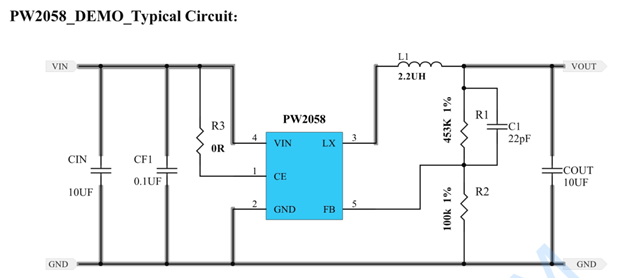

l 封装： SOT-23-3 2，800MA的DC-DC降压器芯片电路 PW2058是一种恒频、电流模式降压转换器。该器件集成了一个主开关和一个同步整流器，无需外加肖特基 二极管就可以实现高效率。它是用单电池锂离子电池为便携式设备供电的理想选择。输出电压可调。 特点： l 效率高达96% l 1.5MHz恒频运行 l 800mA输出电流 l 不需要肖特基二极管 l 2V至6V输入电压范围 l 输出电压低至0.6V l 低负载下高效率的PFM模式 l 退出运行时100%占空比 l 低静态电流：20μA l 输出短路保护

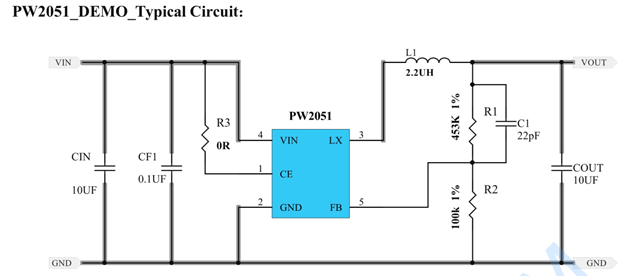

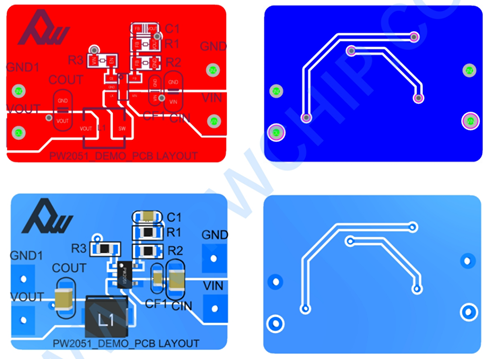

l SOT23-5封装 3，1500MA的DC-DC降压器芯片电路 PW2051 是一款由基准电压源、振荡电路、 比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。利用 PWM/PFM 自动切换控制电路达到可调占空比，具有全输入电压范围内的低纹波、高效率和大输出电流等特点。PW2051 内置功率 MOSFET， 集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。 特点： l 最大效率可达 95％ l 最大输出电流 1.5A l 超低静态电流 40μA l 甚小输出纹波 <±0.4% l 低压操作可达 100％占空比
l 短路保护 4，2000MA的DC-DC降压器芯片电路

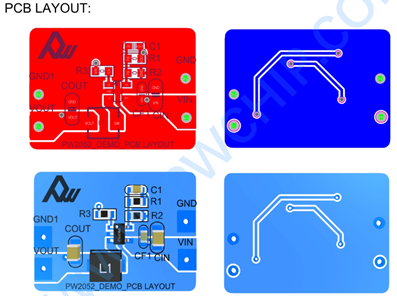

PW2052是一种高效率、高频同步DC-DC降压调节器。100%的人占空比特性提供低压差操作，延长便携式系统的电池寿命。内部同步开关提高了效率，消除了对外部肖特基的需要二极管。在关机模式下，输入电源电流小于1μA。限流保护和片上热关机功能可防止过载或环境温度。 特征 l 内部开关低RDS（ON）（顶部/底部）：180/100mΩ l 2.5V~5.5V输入电压范围 l 2A输出电流 l 1MHz开关频率使 l 外部部件 l 内部软启动限制涌流 l 内部补偿功能 l 100%退出运行 l 符合RoHS标准且无卤素

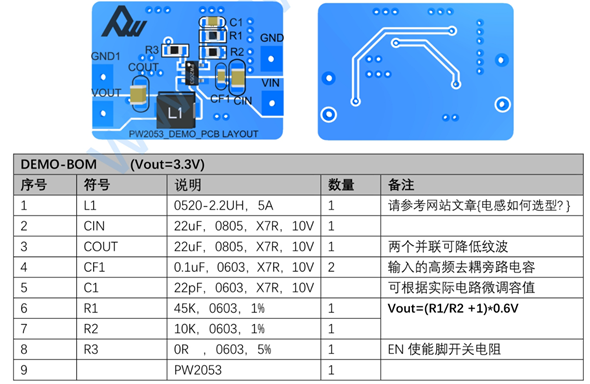

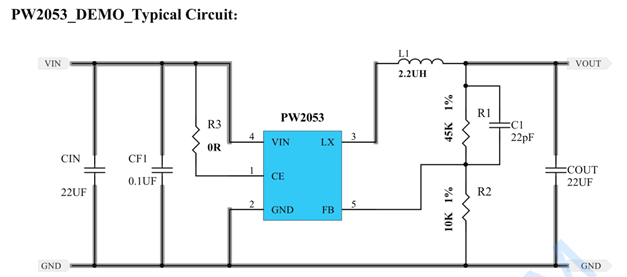

l SOT-23-5包 5，3000MA的DC-DC降压器芯片电路 PW2053是一种高效单片同步降压调节器，使用恒定的频率，电流模式架构。该设备有可调版本。供电电流在空载情况下，<40uA停机。2.5V至5.5V输入电压范围使PW2053非常适合单锂离子电池供电的应用。100%占空比低压差操作，延长便携式系统的电池寿命.PWM/PFM模式操作为噪声敏感应用提供非常低的输出纹波电压。开关频率为内部设置为1.2MHz。 特点：
l 效率高达96% l 2.5V至5.5V输入电压范围 l 1.2MHz恒频运行 l 高达3.0A电流输出 l 不需要肖特基二极管 l 低负载下高效率的PFM模式 l 过热保护 l 低静态电流：40uA l 短路保护 l 涌流限制和软启动
l 100%占空比
|
