LOTO示波器实测——光照强度传感器
发布时间：2021-4-19 15:45
发布者：LOTO2018
|
LOTO示波器实测——光照强度传感器 loto最近推出了很多的周边传感器模块的实测案例，本文介绍和演示LOTO示波器实测光照强度传感器的使用。 下图就是主角感光模块，可以用来测量光照强度。

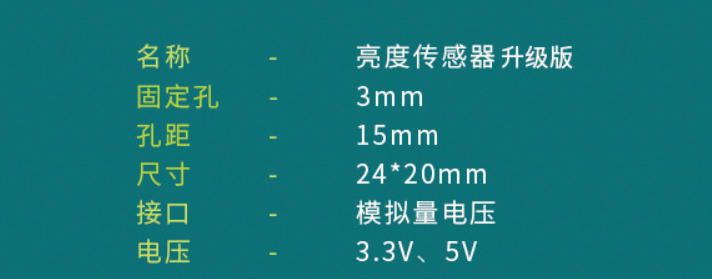

这个模块也很简单，只有3个引脚，一个电源，3.3v或者5V，一个地，一个模拟量输出。输出电压的大小就代表了环境光照的强度。
我们还是可以使用上次实测超声波测距模块的测试线。只需要用到一根电源线和一根地线。

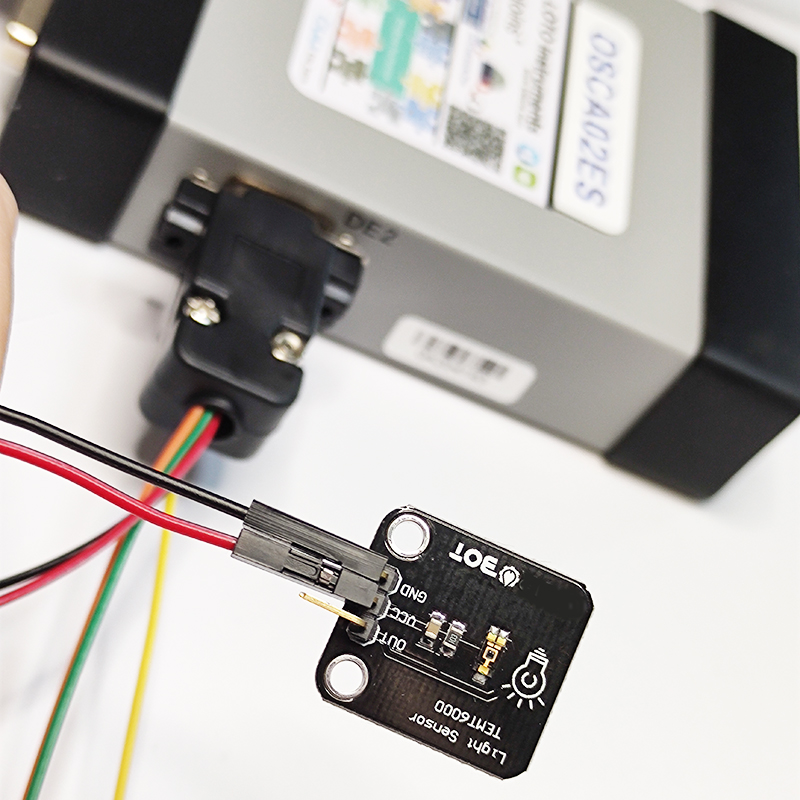

所以任何型号的LOTO示波器的DE-15扩展口都可以使用。我们按模块上的标记接好电源，把示波器的探头接到模块的光照强度输出引脚即可。
我们现在已经可以看到有光照强度的模拟电压输出了。用手挡住模块上方的光照以及用手移开，可以看到光照强度输出明显地相应变化。

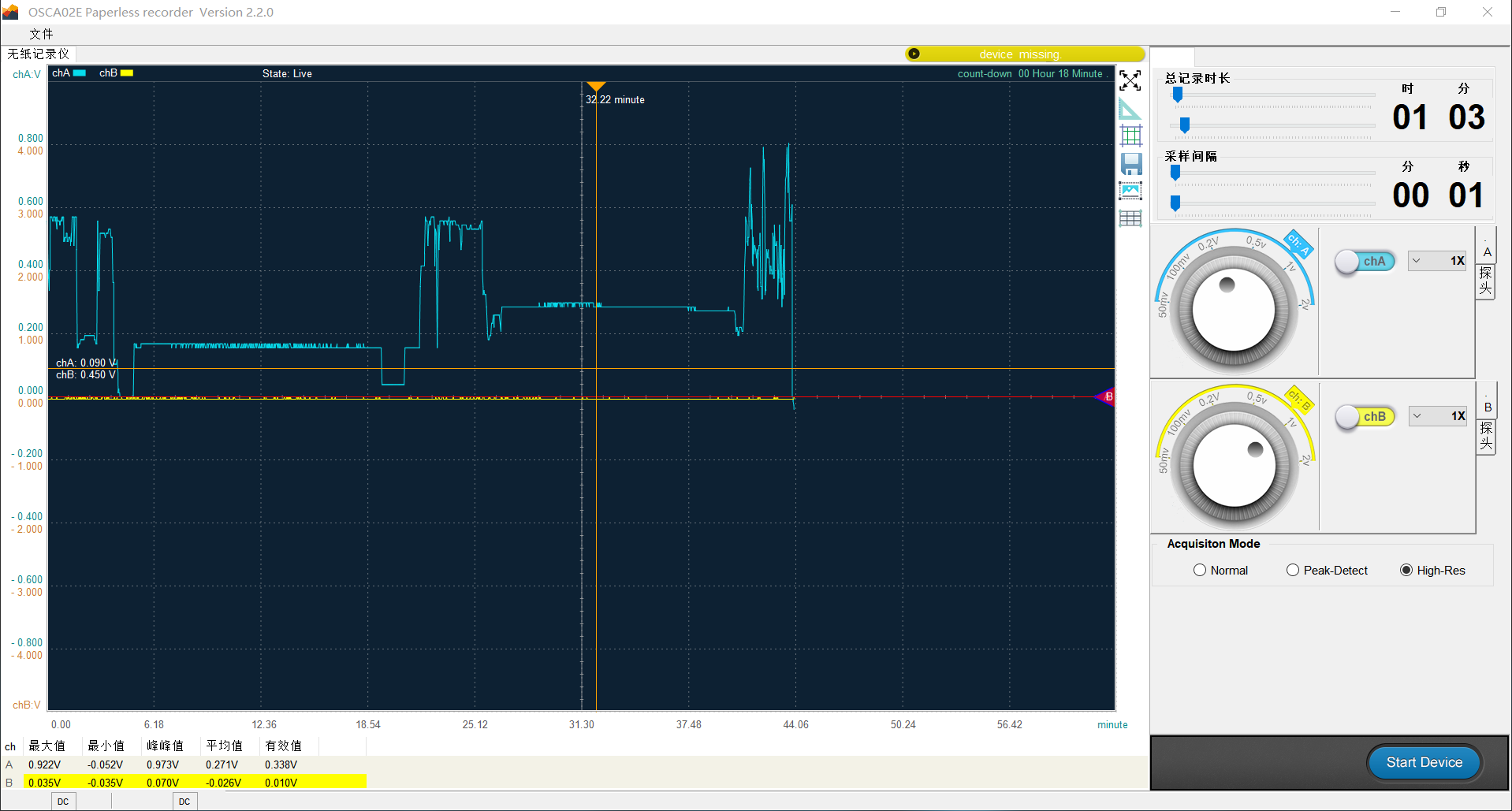

使用lOTO示波器的无纸记录仪功能，可以每秒记录一个数据点，持续记录72小时的光照强度波形曲线。我们使用了无纸记录仪功能记录了45分钟的环境光照强度曲线，期间有开灯关灯，遮盖和光照等等无规律操作。
相关测试过程的演示视频可以参考： B站： https://www.bilibili.com/video/BV1mA41157dT 西瓜： https://www.ixigua.com/6948450471174472200?logTag=cca8a5f6d3cceca41783 |
