最新版原理图下载,包括所有器件的PCB封装(10年1月14日)

阿南 · 发表于 2010-1-14 09:01:12

RP可以开展Layout了:

STM32DIY_V1_1.rar (596.17 KB)

阿南 · 发表于 2010-1-14 10:02:45

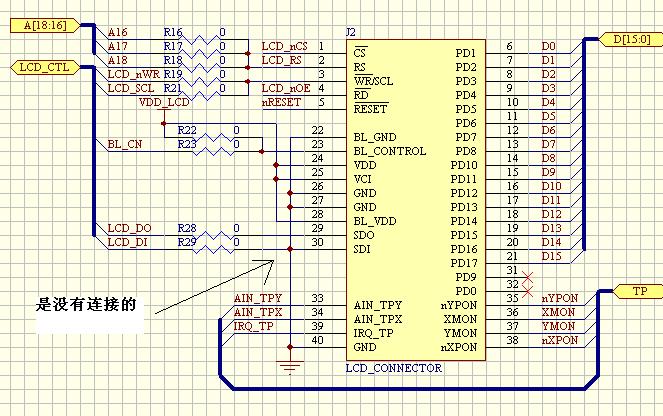

发现一处错误:

老郭 · 发表于 2010-1-14 12:02:19

RP？

TXF1984 · 发表于 2010-1-14 12:39:35

最近有点忙. 都没时间上来了.
南哥 , 辛苦了.

阿南 · 发表于 2010-1-14 13:11:06

re 老郭,
RP = riverpeak,
另外要把之前已经报名的兄弟号召起来,起码要让他们知道目前的进展.快过年了,大伙都比较忙,可以通过邮件的方式通知到他们.
接下来还要开展购买器件,最好是在RP的PCB完成,去打样之前备好物料,即使有些料购买不到,也好更换PCB封装.
老郭思考下购买器件如何安排比较好

老郭 · 发表于 2010-1-14 13:45:24

re阿南

俺知道RP就是Riverpeak，是想喊他来画电路图

这次报名的没有完全收集邮件地址。试试看大家注册的时候都填了没有，统计一下去。

另外，BOM有了吗？

老郭 · 发表于 2010-1-14 13:53:00

得发个正式报名帖吧。大家的地址啥的还没有呢

老郭 · 发表于 2010-1-14 13:54:53

还有，大概多少钱呀？正式报名肯定有人会问。

阿南 · 发表于 2010-1-14 15:40:07

我今天邮购了一块LCD的样品测试,应该明天可以到.OK之后就可以将所有的器件确定下来了.到时主板+LCD板+调试板,的所有原理图和PCB封装就完成了.

咱们是自己先花钱买器件和做板,完成之后再算成本报名?
还是先估算下成本报名收钱，再买元件再做板？

老郭 · 发表于 2010-1-14 16:26:40

先估算一下成本，看看实际报名情况，咱打出些富余去买

hieagle · 发表于 2010-1-15 21:00:12

看到图中不少电阻标示NC，不知具体含义？不焊，以备实现其他功能？
还有不解的是J2的LCD_RS用A16、A17、A18三线控制，要是三线电平不一样呢？

阿南 · 发表于 2010-1-16 00:03:25

re 楼上兄弟:NC是暂不焊,是功能多选,或者还不能确定的先项,以备后路,呵呵.
LCD_RS是不同的LCD位数地址的选取.有些是8位,有些可能是16位,有些可能是18位,为了兼容性,也是以备后路啦

hieagle · 发表于 2010-1-17 09:52:48

明白了，考虑非常细致，赞

lhj200304 · 发表于 2010-1-20 08:52:37

我要参加。在哪里报名？

阿南 · 发表于 2010-1-20 11:56:05

re lhj200304 :置顶报名帖

wanglihang · 发表于 2011-2-9 09:45:00

我要参加。在哪里报名？

ybs777 · 发表于 2011-2-15 17:32:52

谢谢楼主分享

jerkoy · 发表于 2011-3-29 20:45:53

多谢

wjb831016 · 发表于 2011-4-14 17:56:44

好东西

zttyler · 发表于 2011-4-21 01:38:29

先估算一下成本，看看实际报名情况，咱打出些富余去买
