调光经验二：解决无频闪混色调光一致性的方案：FP7103，FP7125，FP7122，FP7195，FP7209

发布时间：2021-4-5 22:19 发布者：李13691661579

在有调光功能的产品，常会遇到批量生产出现产品与产品电流值出现误差，尤其越低亮度时候更为明显。

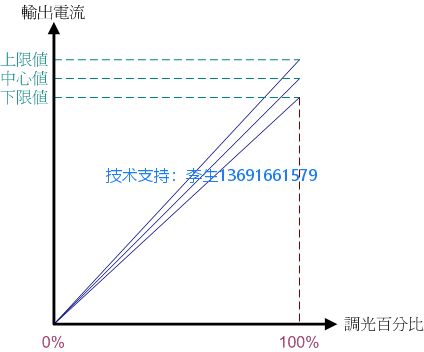

analog dimming调光下，误差值算法为 Error(%)=(VOFFSET-ERROR/Vref)*100%，其中误差值(offset error)为定值，调光低亮度时候参考电压(Vref)会越低，最终误差百分比(Error(%))会越大。

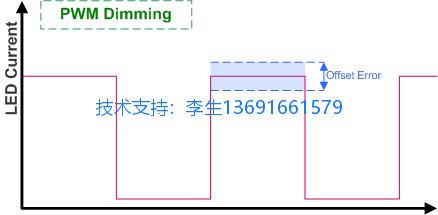

在PWM dimming调光下，有部份时间开、部份时间关，所以计算需再加上占空比(Duty)的变数进去，因此误差值算法为Error (%)=(VOFFSET-ERROR/Vref)*Duty*100%，所以占空比越小误差反而会越低，而且开的时候参考电压(Vref)为最大值，整体误差会比analog dimming小非常多。

调光芯片分析：FB调光FP7103，PWM调光FP7125，内部转模拟调光FP7209，FP7195

FB调光：在FB调光原理中，Dimming讯号会转换出VOFFSET电压跨在VFB与VCS中间，所以当调整Dimming讯号时候即可调整输出电流值ILED=VCS/RCS。

FP7103举例，在规格书上的 VFB规格为250mV±5mV(以下计算忽略电阻以及Dimming讯号源误差)

当调光20%亮度的时候，VOFFSET电压为0.2V，所以VFB-VOFFSET=VCS VCS=50mV±5mV由以上算法可得知，在低亮度时候误差造成的影响会变得比较明显。

FP7103規格書.pdf (3.56 MB)

FP7102FP7103應用說明.pdf (3.1 MB)

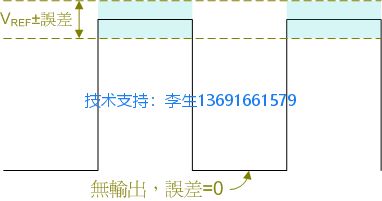

PWM调光：在PWM调光中，实际输出会有全亮与全暗的状态交替输出，全亮的时候仍会有参考电压误差范围，可是全暗的时候误差等于零。

用FP7125举例，规格书标示参考电压为250mV ± 7mV

在亮度20%的时候全亮占空比为20%，全暗占空比为80%，所以误差只剩下(250mV ± 7mV) x 20%=50mV ± 1.4mV由以上算法可得知，在PWM调光架构在低亮度的时候误差会越来越小。

FP7122規格書.pdf (3.29 MB)

FP7122應用說明.pdf (2.23 MB)

FP7125規格書.pdf (3.7 MB)

FP7125應用說明.pdf (2.97 MB)

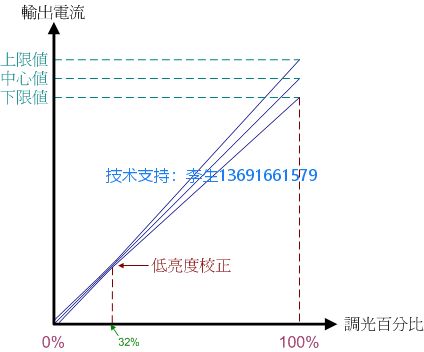

内部转模拟：目前几个产品有把PWM转Analog的功能内建进IC内部，综合了PWM与Analog的优点，MCU直接输出PWM讯号给IC，不需转换线路，且可接受范围较广的频率，输出为analog dimming的特性，也不会有频闪问题。由于内部是转成analog讯号控制，所以仍然有参考电压误差的问题，不过目前FP7195（图2）与FP7209（图3）在误差问题有做校正，改善在小电流误差大的问题。

FP7195規格書.pdf (4.11 MB)

FP7195應用說明.pdf (3.23 MB)

FP7209規格書.pdf (4.49 MB)

FP7209應用說明.pdf (4.12 MB)
