调光经验一：解决拍照频闪和调光平滑度的方案：FP7125，FP7122，FP7195，FP7209，FP7103
发布时间：2021-4-5 22:02
发布者：李13691661579
|
现有的恒流调光芯片在调光方式上区分为PWM斩波调光和analog模拟调光，如下图所示，在PWM dimming状态下，LED亮度会有”亮“、”暗”两个状态，不同PWM duty下可以呈现出不同的亮度，当PWM dimming的频率过低的时候会出现频闪(Flicker)问题。採用analog dimming的话LED会恆亮，在dimming过程中IC只会改变输出电流值，LED亮度也会跟著改变，不会有频闪(Flicker)问题。

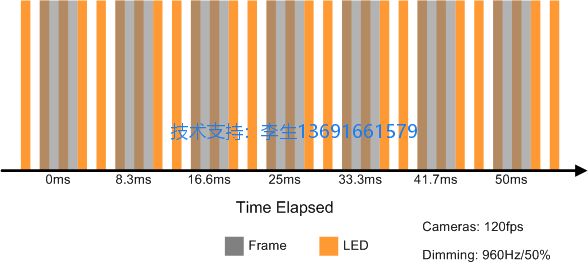

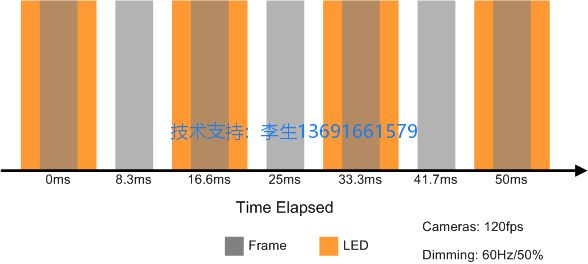

当PWM dimming频率过慢的时候，如下图1会出现摄影机在某些影格(Frame)裡面是没有亮灯的情况，显示在影片画面上会出现所谓的频闪现象(Flicker)。当频率加快16倍如下图2的时候，每个影格(Frame)皆可抓取到正常亮度，最终显示在影片画面上就不会有频闪现像(Flicker)。特别注意：每个摄影机的规格不同，不管是截取影格或是截取时间…等等差异，在960Hz调光下都还是有可能出现频闪(Flicker)问题，如果为了适用多数摄影应用，会建议调光频率需要再往上提升以避免出现频闪(Flicker)现象。

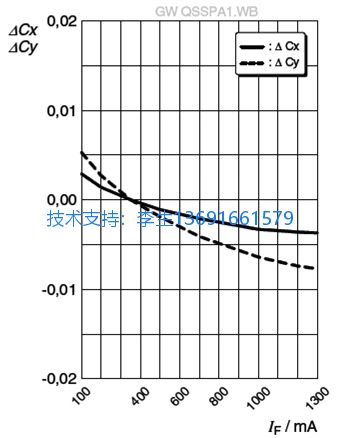

在调光控制上，analog模拟调光因为是直接改变电流值达到亮度调光效果，所以也间接产生了色度偏移的效应。 相对的在PWM斩波调光方面，因为不改电电流值，所以不会产生色度偏移的效应，对于色度较灵敏的产品使用PWM斩波调光效果会比较好。
现今在调光方式大致可分为线性曲线(Linear)与指数曲线(logarithmic)两种。指数曲线调光是为了补偿两个常被忽略的参数。 第一个是下图1的人眼亮度感知曲线，仪器测量出来的亮度与人眼感知的亮度呈现了指数函数的曲线，尤其是在低亮度时候，仪测量测出小幅度的变化，人眼却可以感知大幅度的亮度变化，反之在高亮度时候，人眼感知幅度会开始下降。 第二是LED本身特性，如下图2所示，电流对亮度关系并非理想线性变化，也是呈现较趋缓的指数曲线，所以就算电流以理想的线性曲线输出，实际量测到的亮度也不会是线性变化。(此特性Analog模拟调光较为明显)
所以最佳的调光效果必须要调光信号或是LED驱动芯片其中一个有指数曲线的支援，最终效果才会最为平顺。目前市场上的LED驱动芯片都是为Linear dimming curve，必须依赖dimming signal支援指数曲线，最终才能达最佳平滑调光效果。
目前支持无频闪调光应用的芯片方案主要分为以下几种：
1， analog模拟调光，支持PWM（需转为电压信号，调光频率不限）和直接电压信号
FP7103規格書.pdf
(3.56 MB)
FP7102FP7103應用說明.pdf
(3.1 MB)
2，PWM斩波调光，支持PWM数字信号（频率1-20KHz）
FP7122規格書.pdf
(3.29 MB)
FP7122應用說明.pdf
(2.23 MB)
FP7125規格書.pdf
(3.7 MB)
FP7125應用說明.pdf
(2.97 MB)
3,PWM转analog模拟调光，支持PWM（直接输入，调光频率不限）和直接电压信号
FP7195規格書.pdf
(4.11 MB)
FP7195應用說明.pdf
(3.23 MB)
FP7209規格書.pdf
(4.49 MB)
FP7209應用說明.pdf
(4.12 MB)
