MS8422N 上电后， RST 必须为低电平直到供电电源和时钟稳定。
8.若 ISCLK 作为 PLL 的时钟源，则采样率为 ISCLK/64。
9.典型的基带抖动参照 AES-12id-2006 的 3.4.2 节。测量时间间隔误差（TIE）使用的是三阶 100Hz
到 40Khz 带通滤波器。测量的采样率为 48kHz。联151 1247 6010 莫 先 生
10.在 TDM 模式中，OLRCK 必须保持高电平最少 1 个 OSCLK 周期最多 255 个 OSCLK 周期。

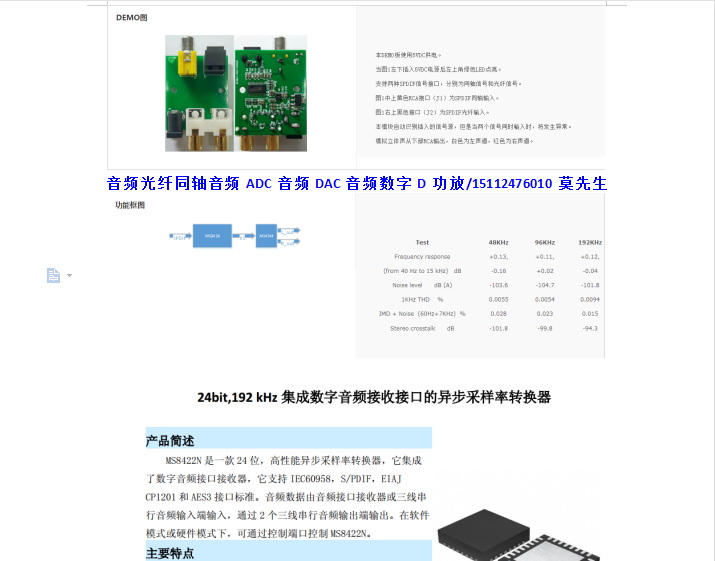

MS8422N是一款24位，高性能，单片CMOS立体声异步采样率转换器电路，它集成有可根据
EIAJ CP1201、IEC-60958、AES3和S/PDIF接口标准解码音频数据的数字音频接口接收器。
音频数据通过3线串行音频端口或兼容AES3的数字接口接收器输入。音频数据通过两个3线串
行音频输出端口中的一个输出。串行音频端口可使用24、20、18或16位的数据。数据进入数字接
口接收器可扩展到24位。输入和输出的数据可完全异步，或与连接到XTI的一个外部的数据时钟
同步，或与从输入的S/PDIF或AES3数据中恢复出来的主时钟同步。
可通过软件模式或单机硬件模式来控制MS8422N。在软件模式中，用户可通过SPI或I2C控制
端口进行控制。
其应用包括数字记录系统（DVD-R/RW，CD-R/RW，PVR，DAT，MD，和 VTR）、数字混
合控制台、高品质 D/A，高性能处理器和计算机音频系统。
