FP6276可过EMI版本升压芯片
发布时间：2021-3-19 10:54
发布者：kua15302678724
FP6276是一种电流模式同步升压DC-DC转换器，具有PWM/PSM控制。它内置40mΩ高侧开关和40mΩ低侧开关的PWM电路使该调节器具有很高的性能省电。内部补偿网络还将外部组件计数最小化到仅限于6内部0.6V电压连接到误差放大器非反转输入作为精度参考电压。内置软起动功能，可降低涌流。
1、PW6276是一颗高效同步升压转换芯片，内部集成低阻抗功率MOS。 具有短路保护功能内集成软启动电路，无需外部补偿电容，外部反馈网络。

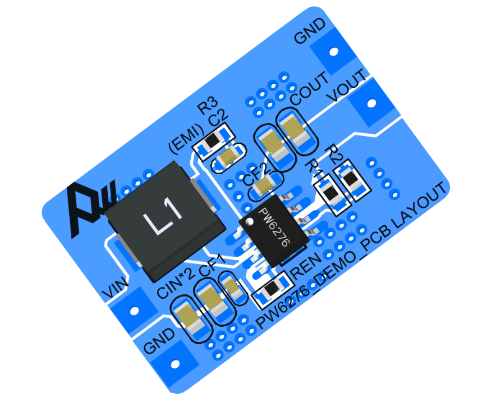

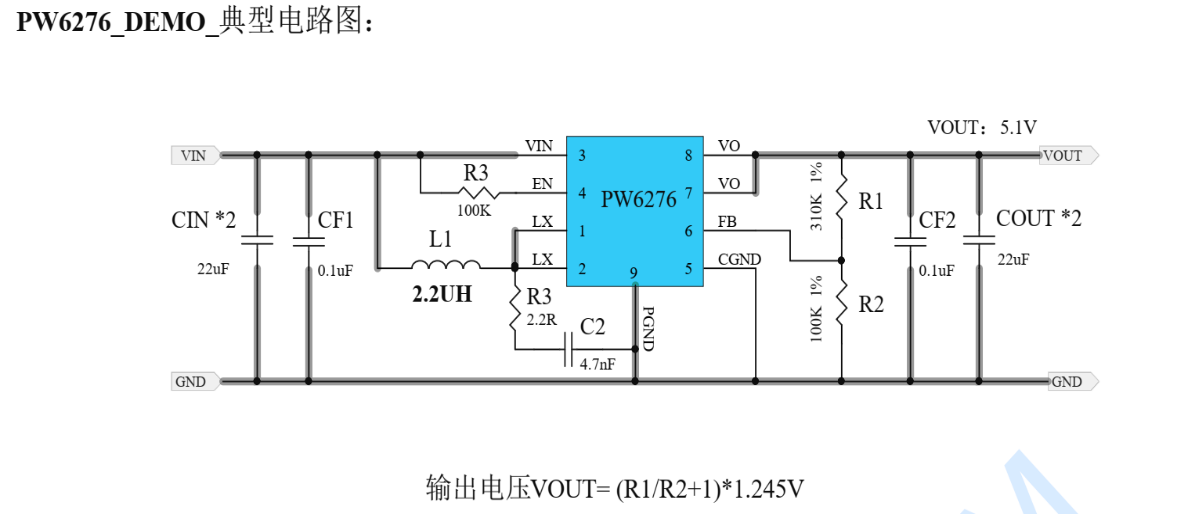

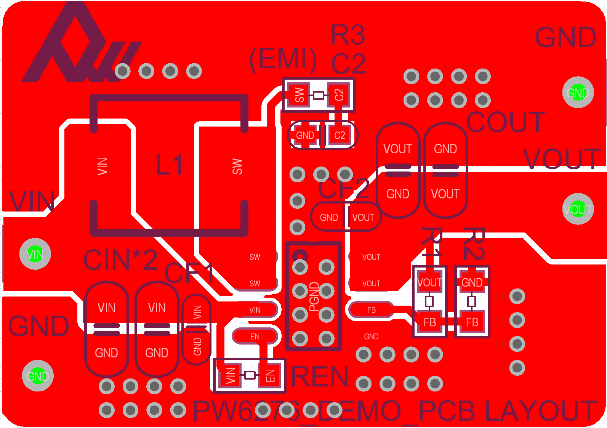

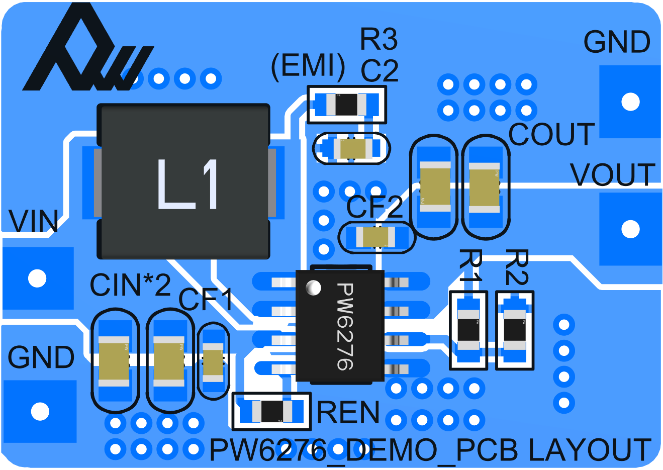

2、FP6276，PW6276的DEMO测试板电路图，在外围元件物料上，所需要的元器件列表，可以通过手机在进行PCB设计的焊接即可组成一个完整的升压电路 3、在EMI电磁干扰上面，仅需要在LX或者SW上，加入RC吸收干扰的电容即可完成整个的PCB布局。例如R3和C2。

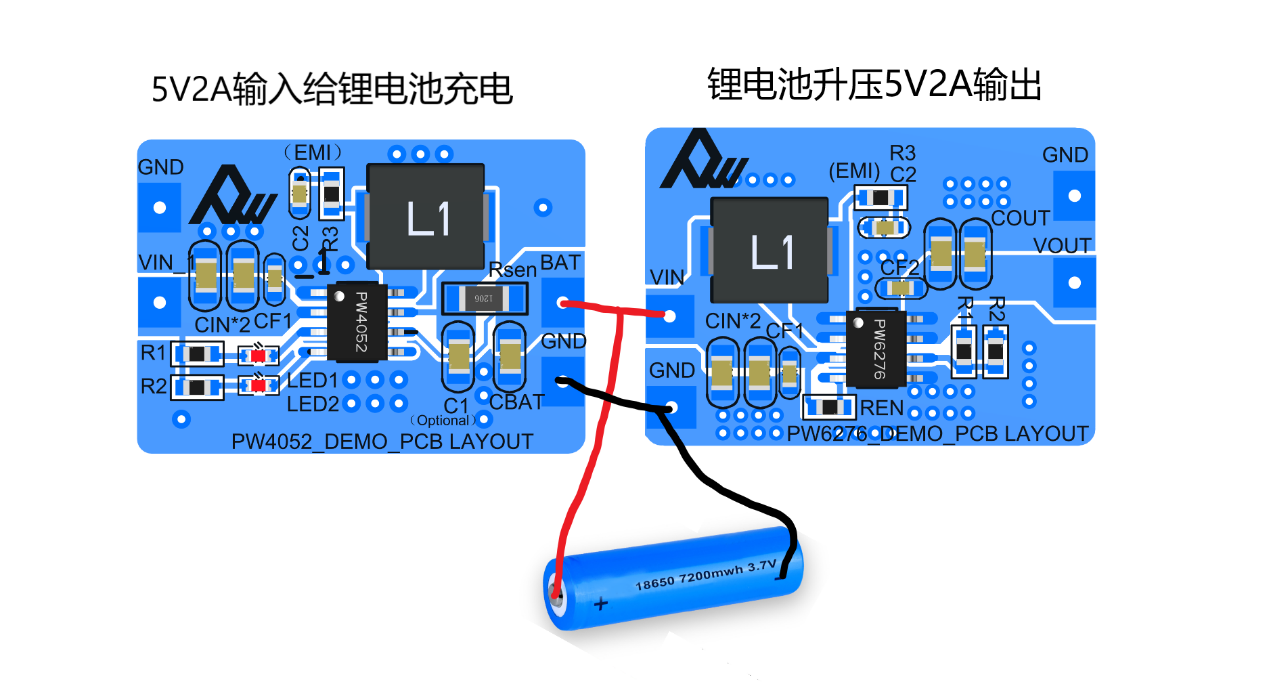

4、同时可以加入锂电池充电管理芯片，来搭配做一个边充边放的，类似充电宝的功能的产品。在电路上也是会很简单的做2个板子的拼接而已
|
