24V转5V,24V转3.3V稳压芯片的电路图,PCB和BOM

发布时间:2021-3-15 17:53    发布者:kua15302678724

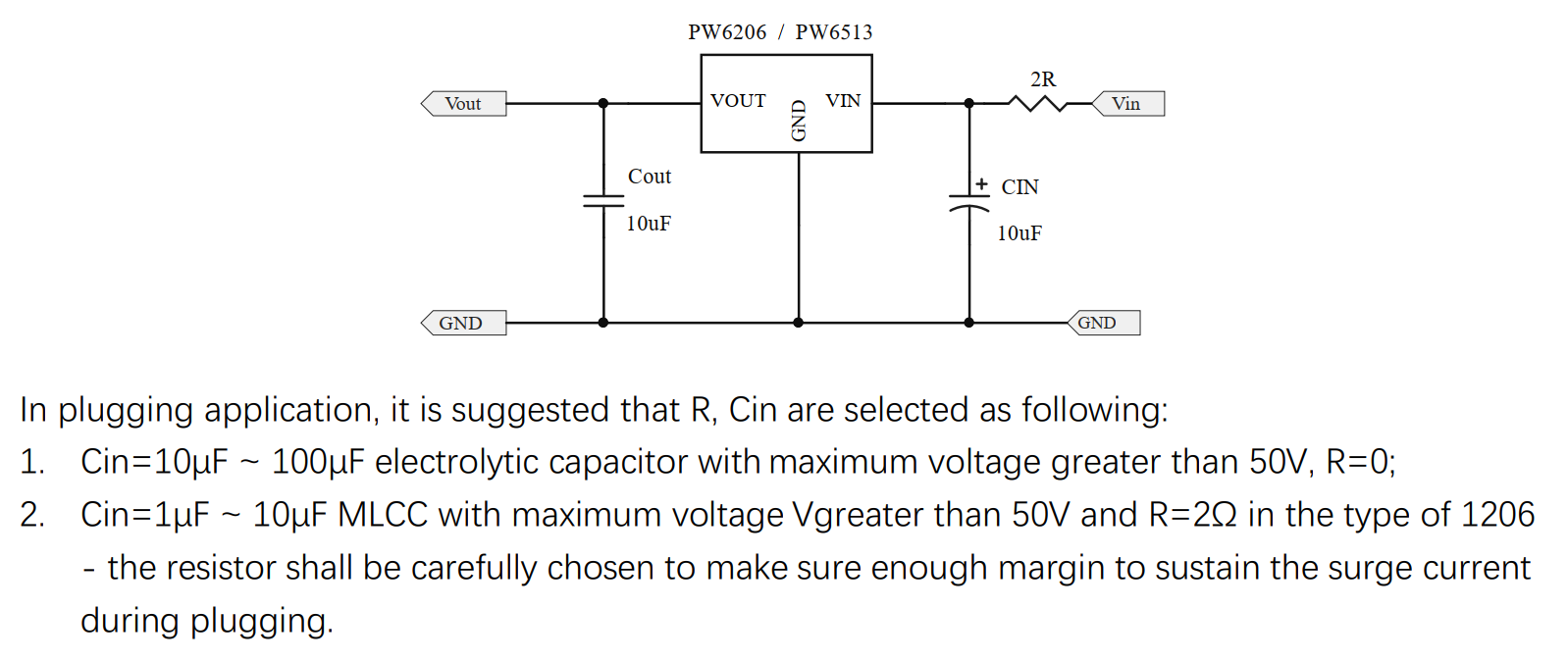

1,        LDO稳压芯片电路图,40V宽输入,PW6206和PW6513(SOT23-3/SOT89-3)

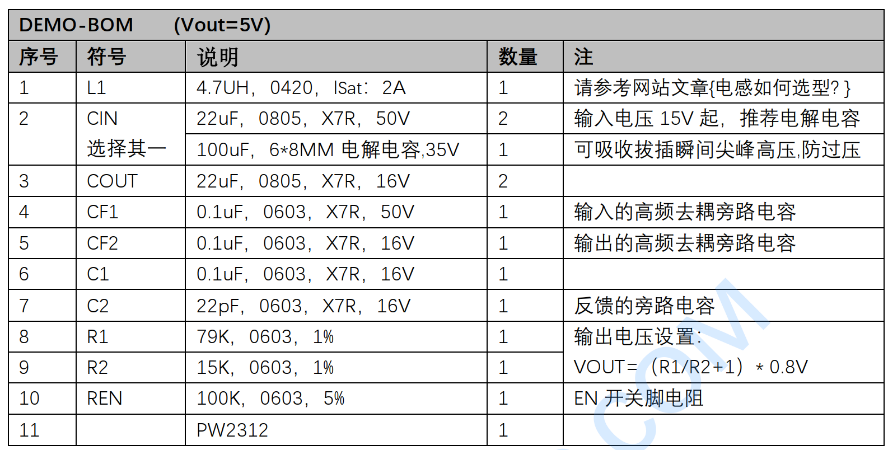

2,       1.2安培,30V宽输入,DC-DC降压芯片和PCB和BOM,PW2312
3,       3.0安培,30V宽输入,DC-DC降压芯片和PCB和BOM,PW2330
4,       5.0安培,30V宽输入,DC-DC降压芯片和PCB和BOM,PW2205
1
PW6206与PW6513系列是一款高精度,40V高输入电压,低静态电流,低压降线性稳压器具有高纹波抑制。在VOUT=5V&VIN=7V时,负载电流高达300mA,(输入与输出电压的压差越大,电流就越小)采用BCD工艺制造。PW6206提供过电流限制、软启动和过热保护,以确保设备在良好的条件下工作

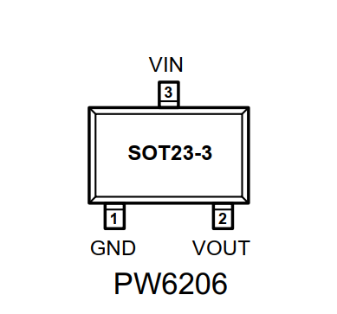

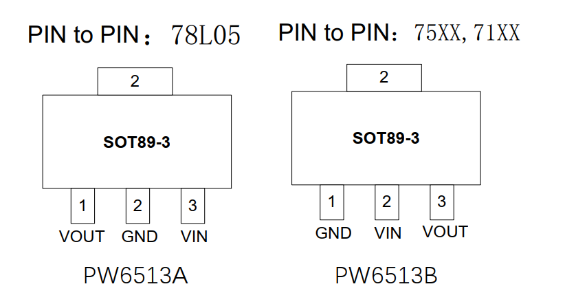

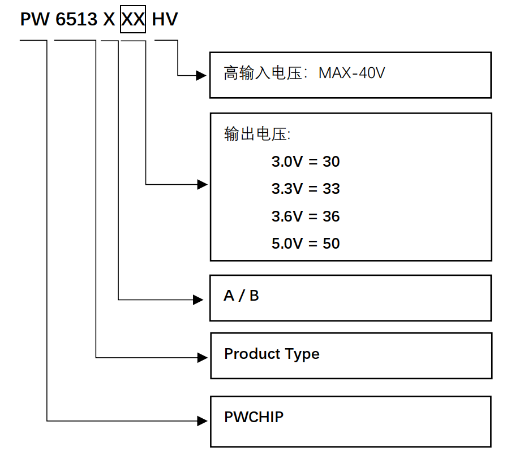

PW6206与PW6513系列输入电压可达40V,PW6513提供标准SOT89-3L和PW6206提供SOT23-3L封装。

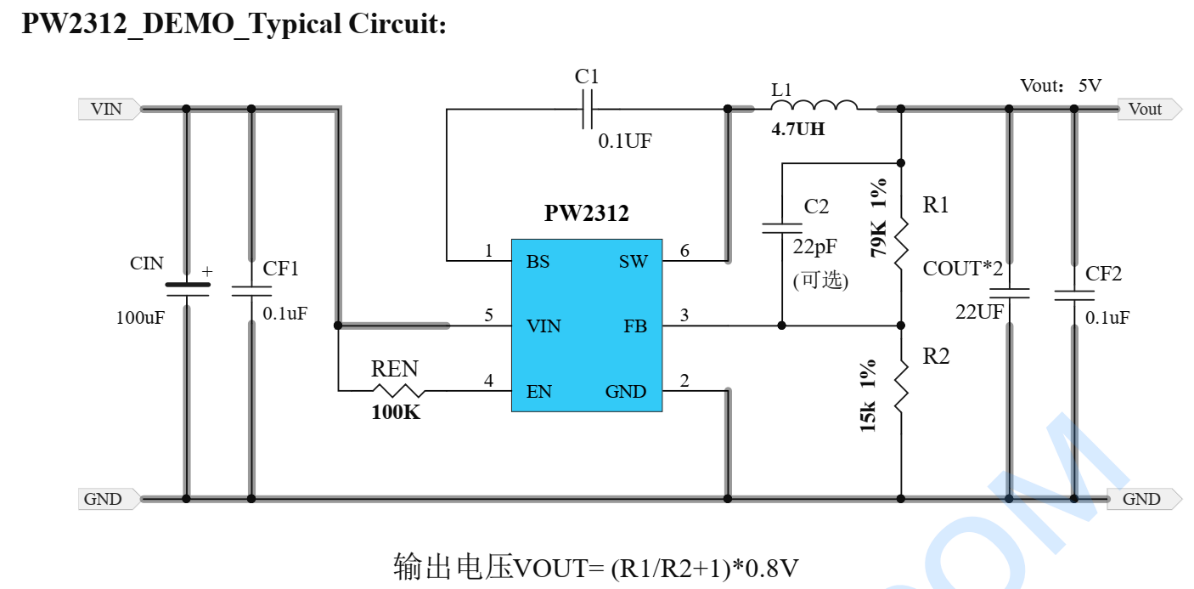

2

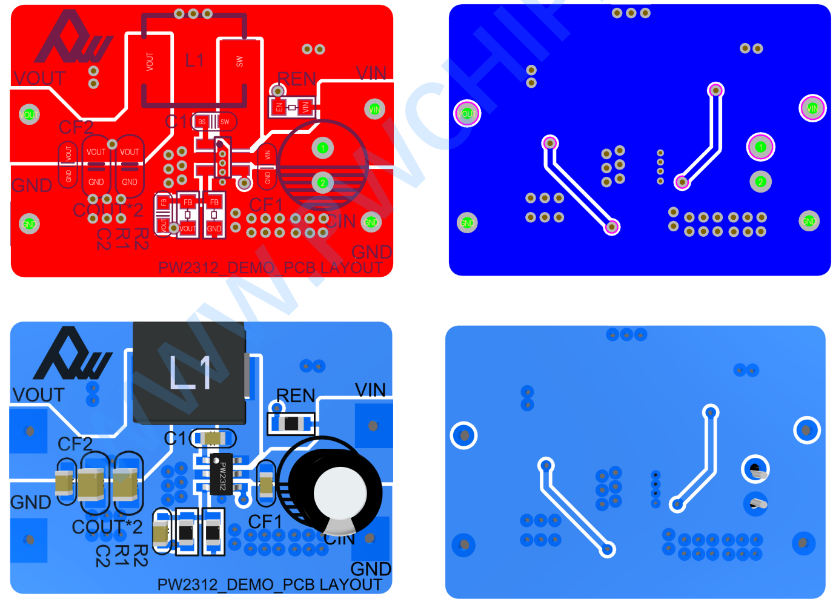

4V-30V输入,1.2A输出的同步整流降压器芯片PW2312.
PW2312是一种电流模式降压型DC/DC转换器,可提供优良的瞬态特性响应没有额外的外部补偿组件。此设备包含内部低电阻,高压功率MOSFET,并在高1.4MHz工作频率下工作确保紧凑、高效的设计,具有出色的交直流性能。

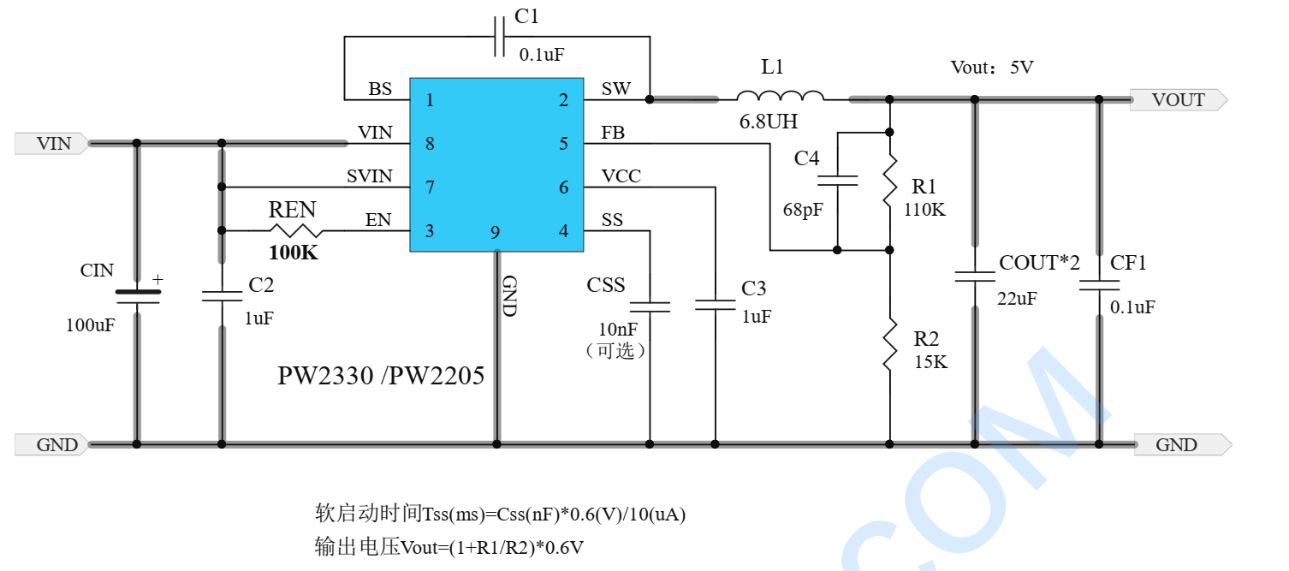

3,4

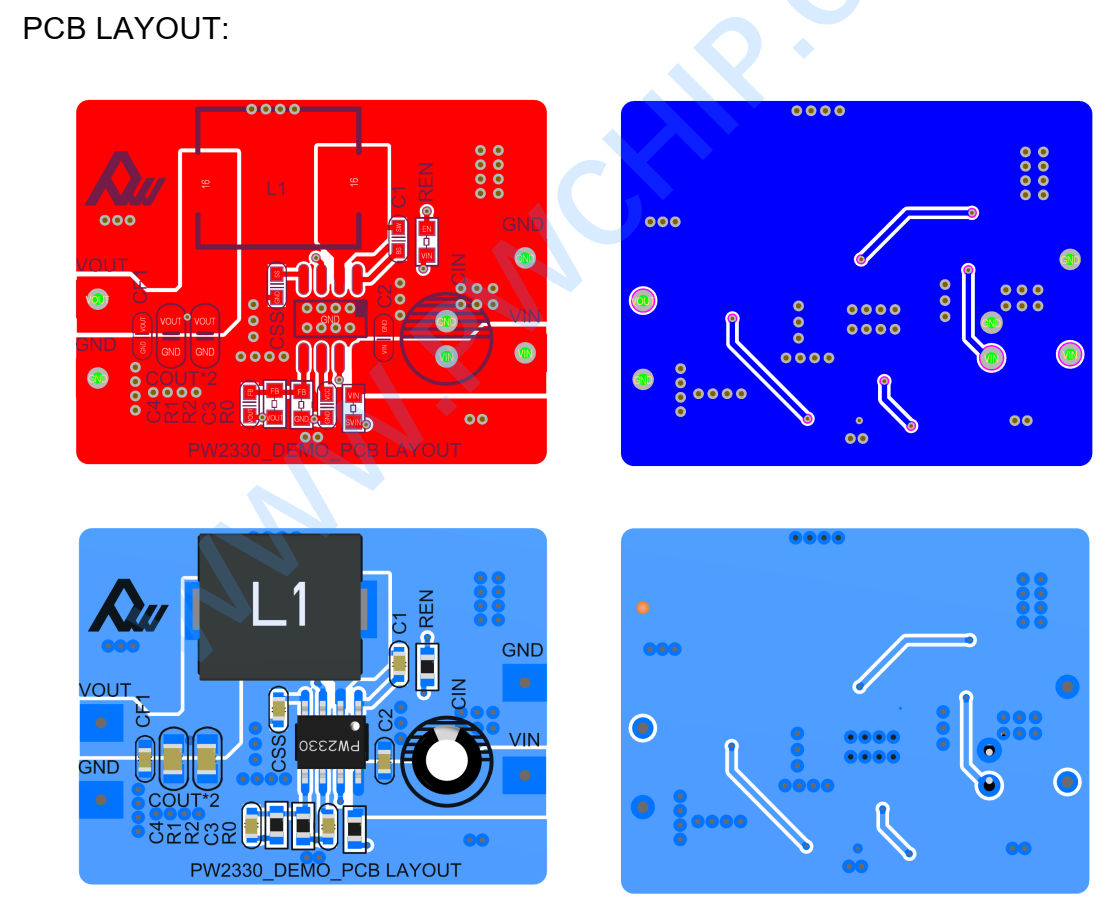

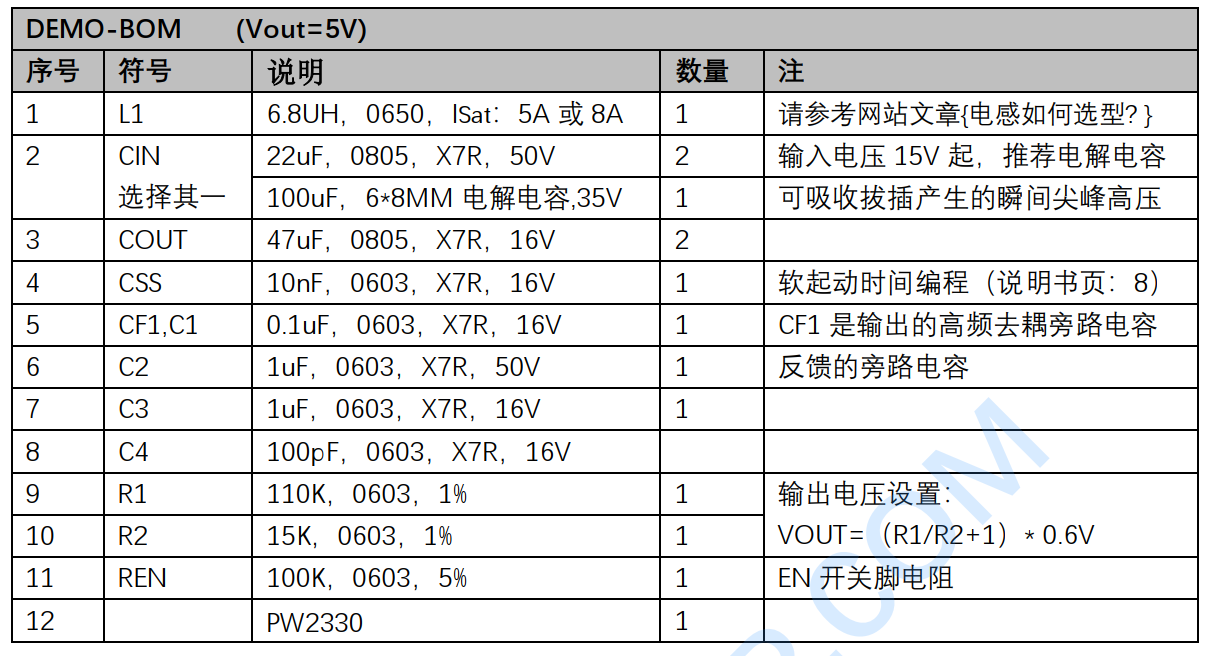

PW2330和PW2205是一种高效率的同步降压DC-DC变换器提3和5安培输出电流。PW2330和PW2205在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关,具有低的RDS(ON)以最小化传导损失。PW23300和PW2205采用专有的瞬时PWM结构,实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,它在在连续传导模式下的500kHz恒定频率,以最小化电感器和电容器。

l  内部整流MOS
l  4.5-30V输入电压范围
l  瞬时PWM架构实现快速
l  瞬态响应
l  外部软启动限制涌入电流
l  恒频:500kHz
l  3安培是PW2330,PW2205是5安培连续负载电流能力
l  输出过电流限制
l  输出短路保护
l  热关机和自动恢复

l  封装:SOP8-EP
