5V升压12.6V
发布时间：2021-3-12 16:58
发布者：kua15302678724
|

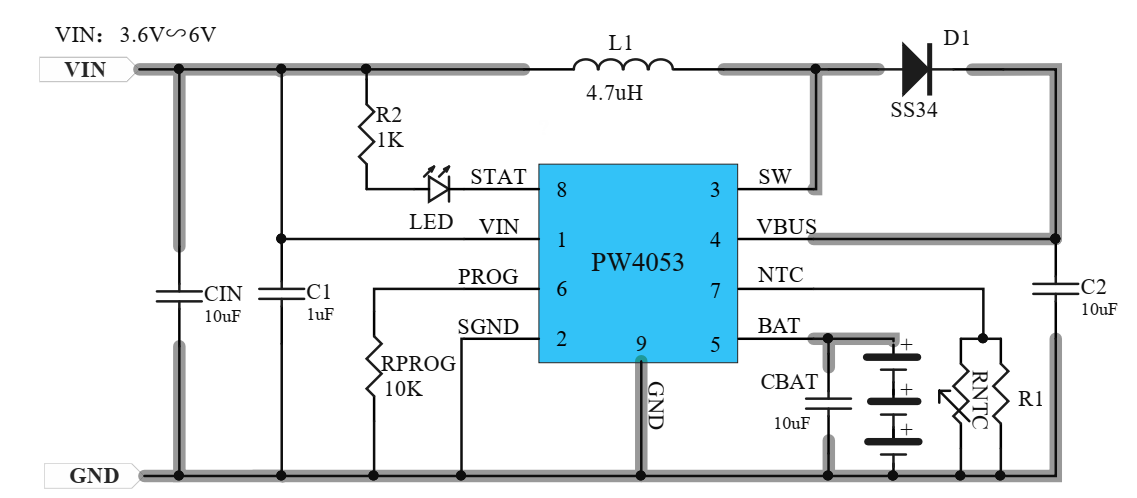

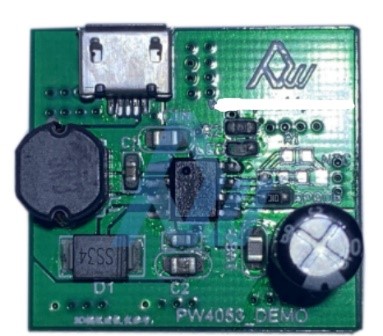

产品概述 PW4053是一款 5V 输入，最大 1.2A 充电电流，支持三节锂离子电池的升压充电管理 IC。PW4053 集成功率 MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。 PW4053 的升压开关充电转换器的工作频率为 500KHz，转换效率为90%。 PW4053 输入电压为 5V，内置自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器。 PW4053 提供 SOP8-EP 封装形式， 工作温度额定范围为-40℃至 85℃。 产品特点 ⚫USB 5V 输入异步开关升压充电 ⚫ 工作电压 3.5～ 6V，芯片耐压 18V，内部集成高压晶体管 ⚫ 最大 1.2A 充电电流，外部电阻可调 ⚫ NTC 功能 ⚫ 升压充电效率 90% ⚫ 自动调节输入电流，匹配所有适配器 ⚫ 支持 LED 充电状态指示 ⚫ 内置功率 MOS ⚫ 500KH 开关频率 ⚫ 输出过压，短路保护 ⚫ 输入欠压，过压保护 ⚫ IC 过温保护 ⚫ ESD 4KV 一般说明 PW4203是一款4.5-22V输入，2A同步降压多节锂离子电池充电器，适用于便携式应用程序。选择引脚方便多电池充电。800 kHz同步降压调节器集成了22V额定值的超低导通电阻FET，以实现高效率和简单的电路设计。PW4203提供8针SOP封装，提供非常紧凑的系统解决方案和导热性好。 特征 l 宽输入电压范围：4.5V至22V l 高效率集成同步降压带固定800kHz开关的调节器频率 l 可选择多电池充电 l 涓流/恒流/恒压充电模式 l 可编程（最大2A）恒定充电当前 l 可编程充电定时器 l 输入电压UVLO和电池OVP l 过热保护 l 输出短路保护 l 自动停机防止倒车能量流 l 充电状态指示 l 正常同步降压运行当电池取出时  |
