3.7V升压5V，3.7V转5V电路图芯片
发布时间：2021-3-9 16:30
发布者：kua15302678724
|

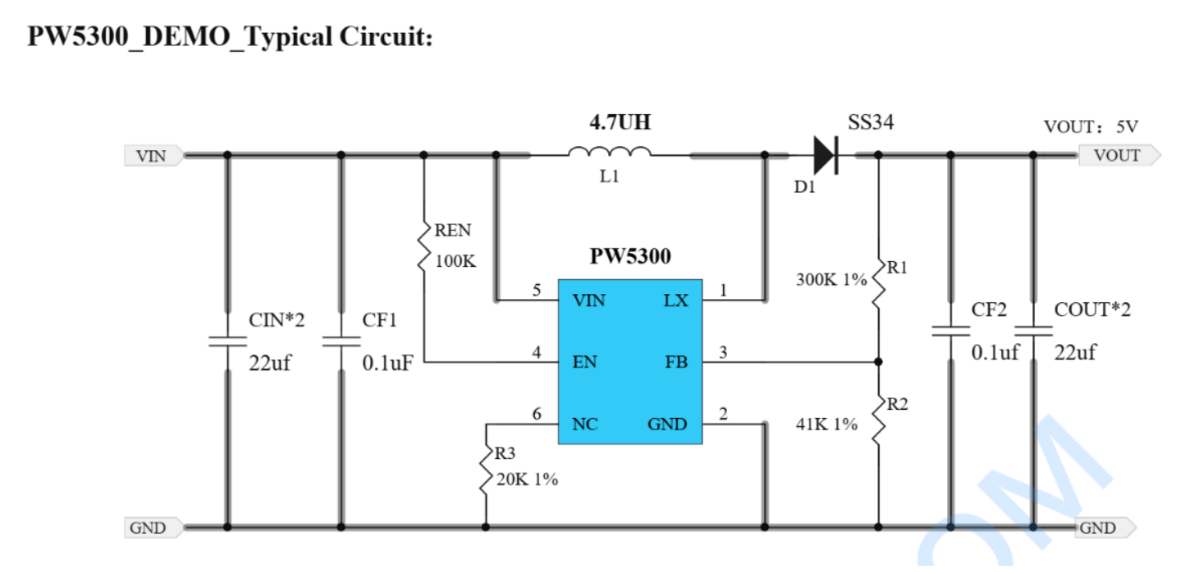

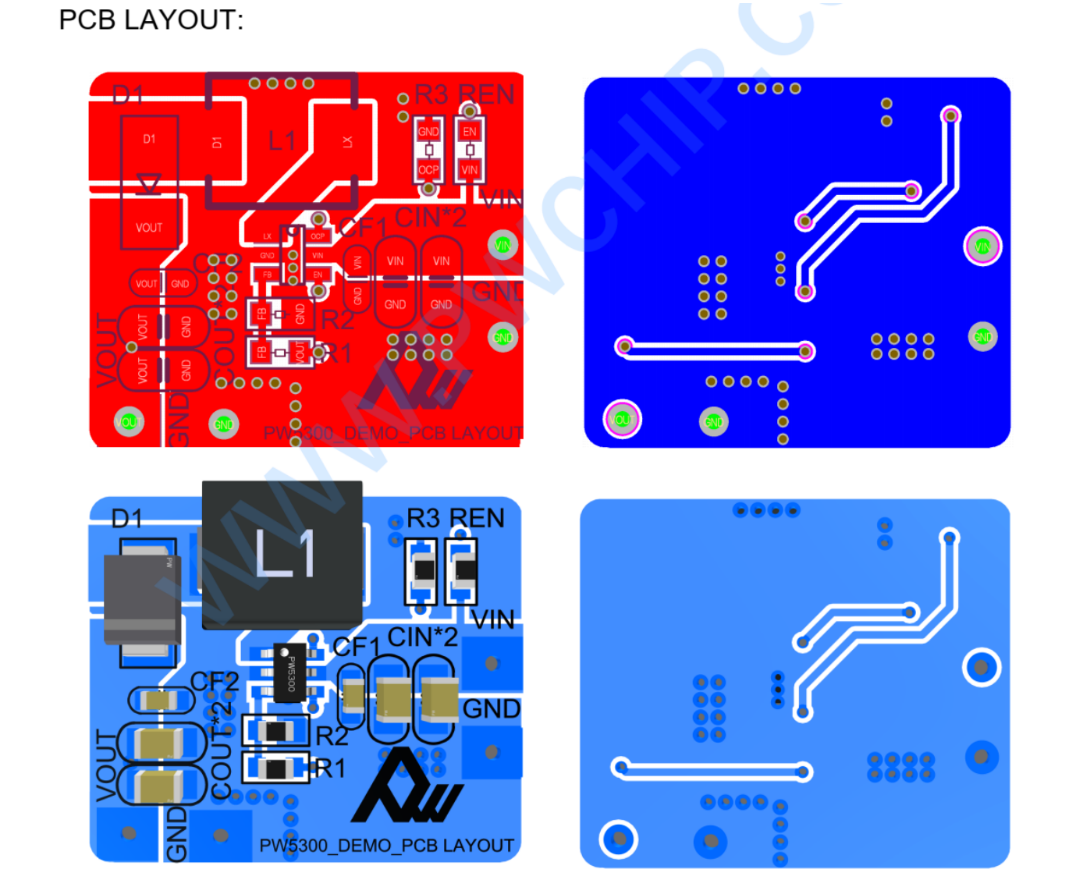

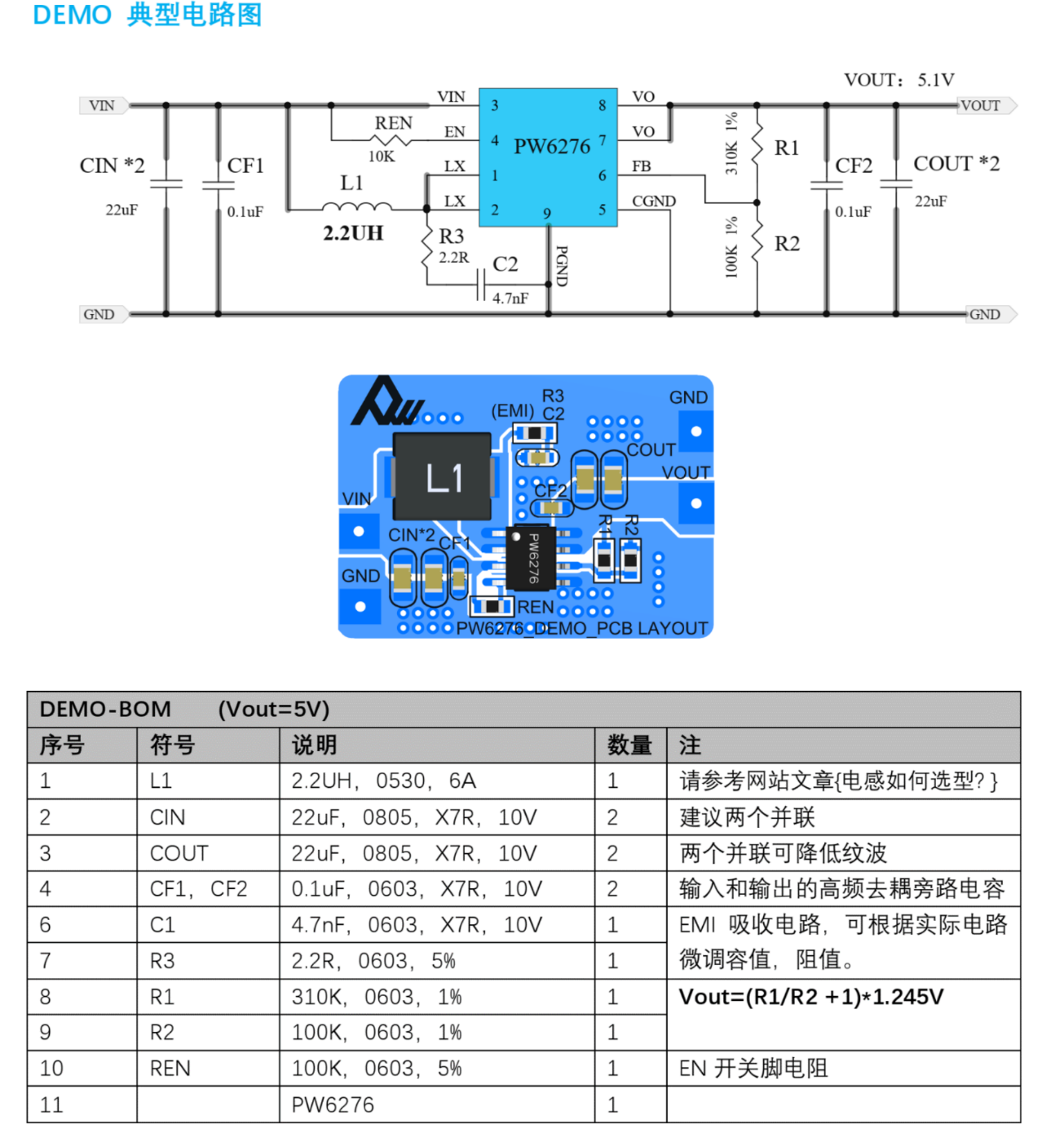

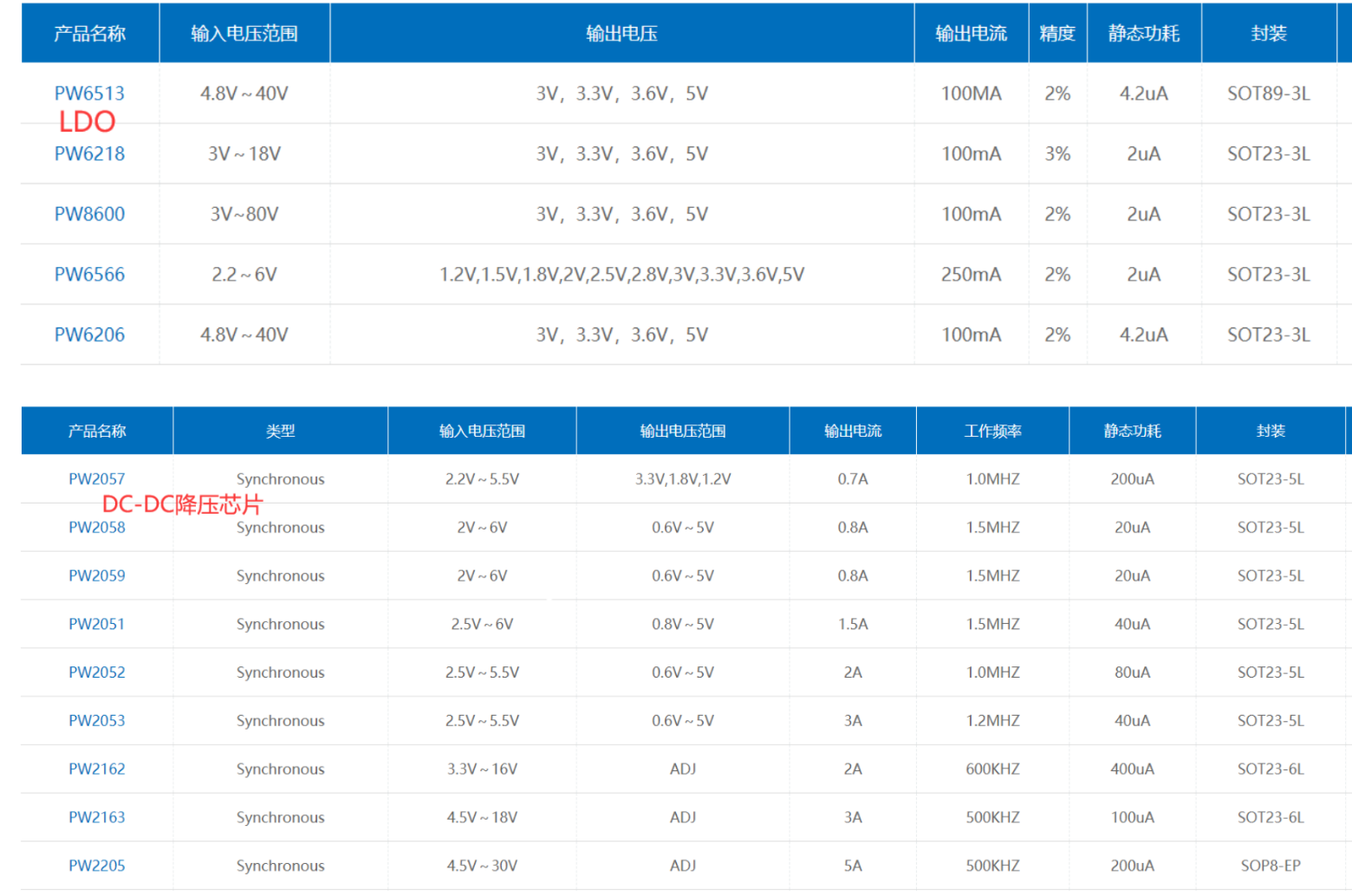

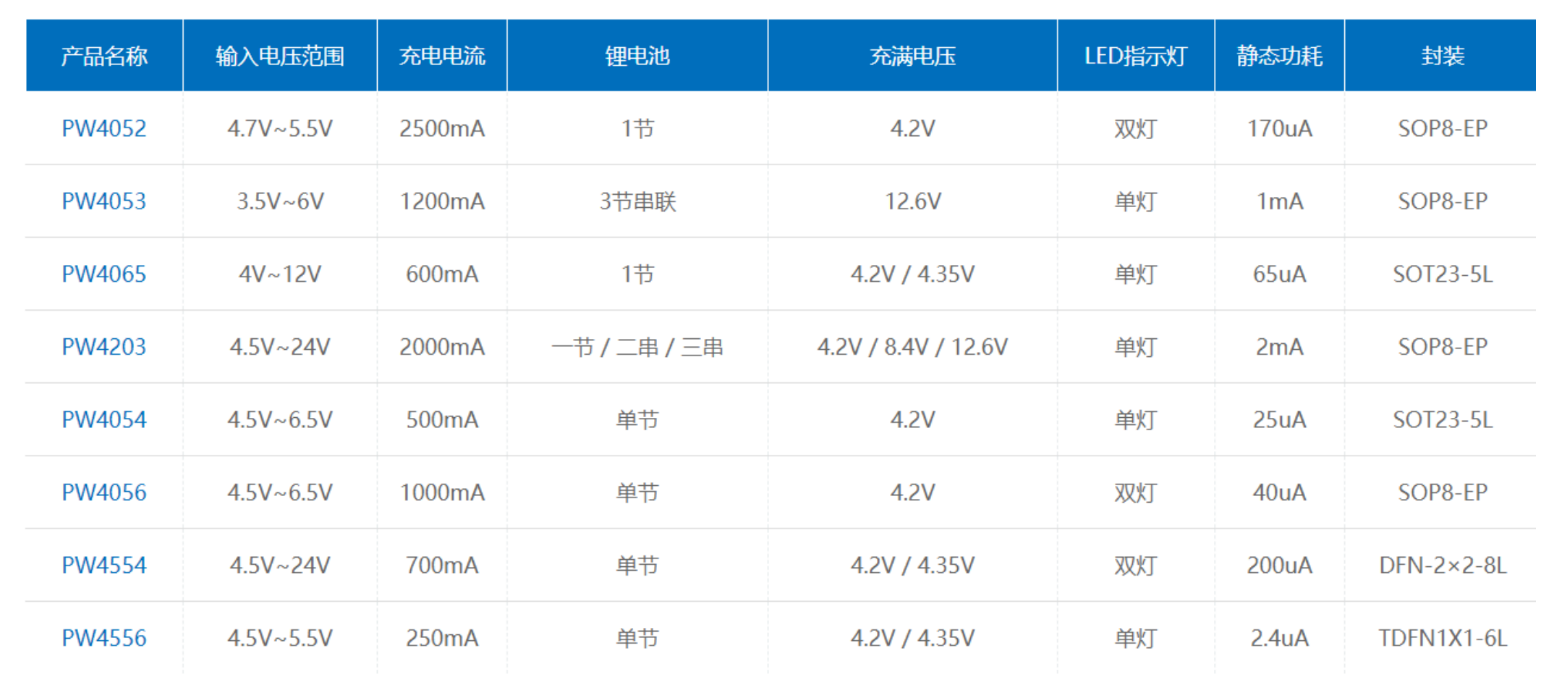

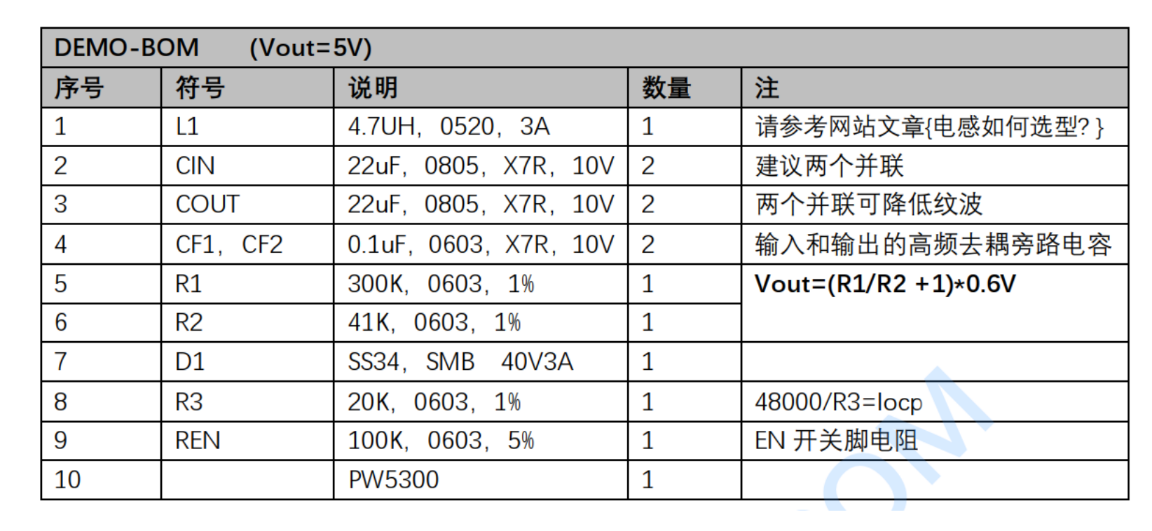

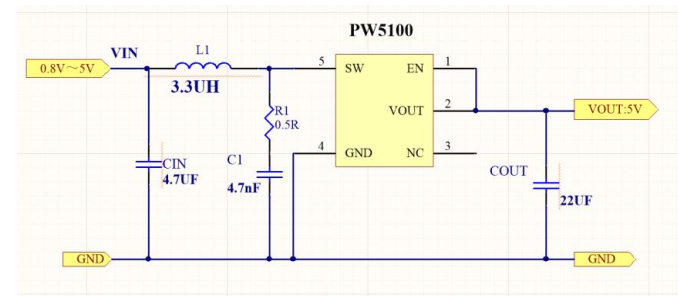

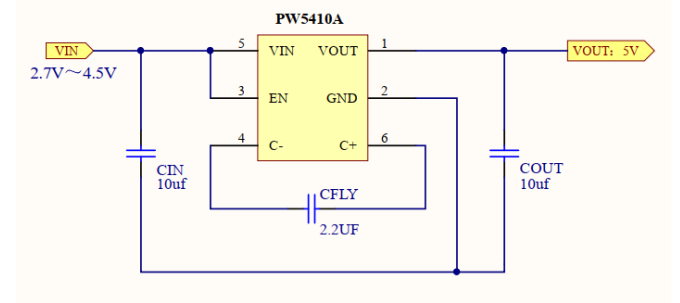

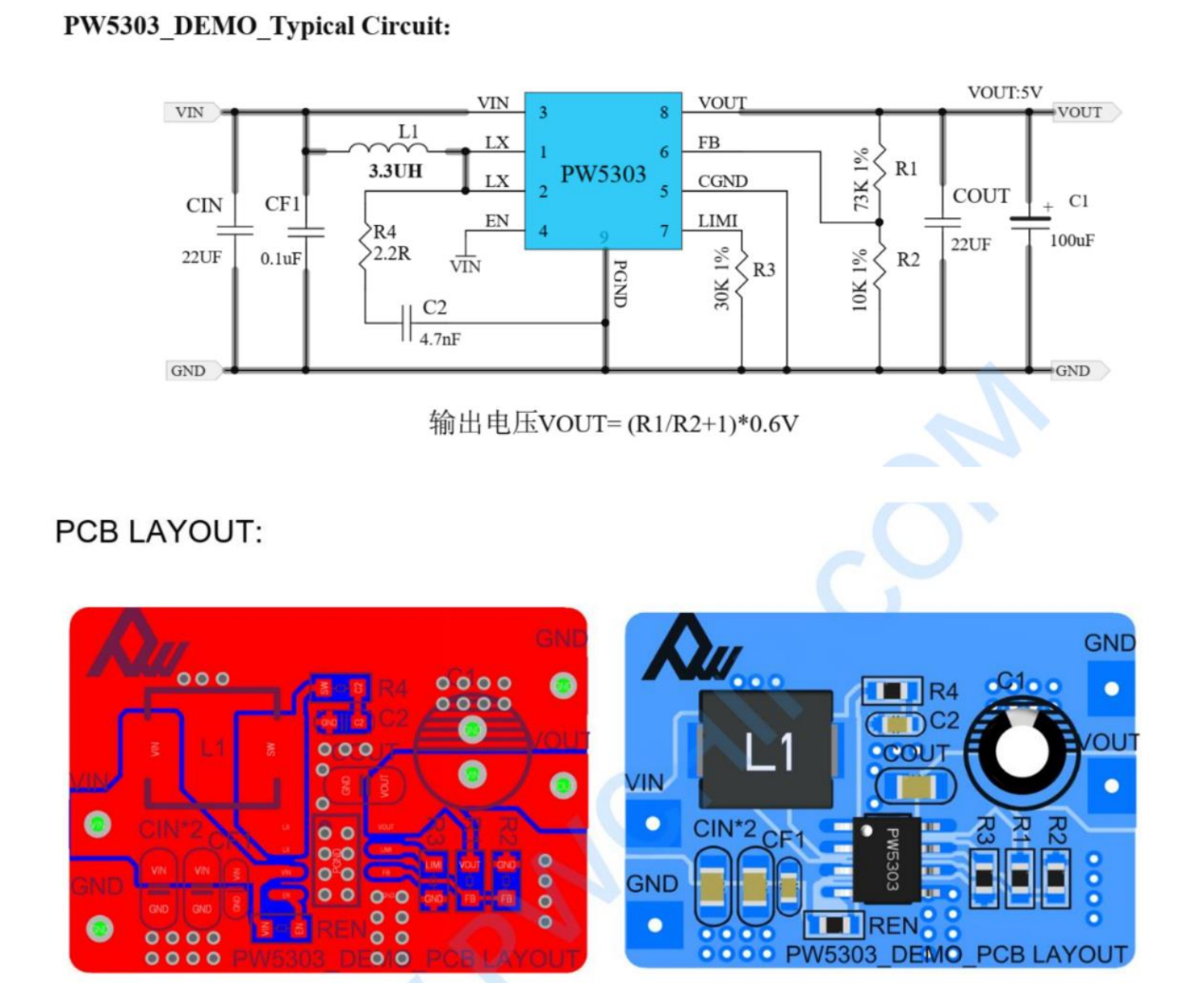

3.7V升压5V的电源管理电路方式有七种： 1，升压类型，小电流250MA类型 2，升压类型，低功耗8uA，600MA类型 3，升压类型，升压可达12V，1.2A类型 4，升压类型，升压可达24V，1.2A类型 5，升压类型，输出5V2.4A类型 6，升压类型，输出5V3A类型 7，锂电池充电管理IC 8，锂电池稳压LDO和DC-DC降压芯片 1， PW5410A 是一颗低噪声，恒频1.2MHZ 的开关电容电压倍增器。 PW5410A 的输入电压范围2.7V-5V，输出电压 5V 固定电压，输出电流高达 250MA。外围元件仅需要三个贴片电容即可组成一个升压电路系统.  1， PW5100 是一款高效率、7uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压DC/DC 变换器。输入电压最低0.7V，输入电压范围0.7V-5V之间，输出电压可选固定输出值，从 3.0V 至 5.0V 的固定输出电压.最大开关电流1.5A.  3，PW5300是电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有效率高的功率效率。内部补偿网络还可以程度地减少了6个外部元件的数量。误差放大器的同相输入连接到0.6V精密基准电压，内部软启动功能可以减低浪涌电流， PW5300采用SOT23-6L封装，为应用提供节省空间的PCB。 特点： 可调输出MAX达12V 内部固定PWM频率： 1.0MHz 内部0.2Ω， 2.5安， 16V功率MOSFET 关断电流： 0.1μA 过温保护，过压保护 可调过电流保护： 0.5A〜2.5A（Vin端）    4，PW5328B是一款恒定频率， 6引脚SOT23电流模式升压转换器，适用于小型，低功耗应用。PW5328B的开关频率为1.2MHz，允许使用高度小于2mm的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。PW5328B具有在轻负载时自动切换到脉冲频率调制模式的功能。 PW5328B包括欠压锁定，电流限制和热过载保护，以防止在输出过载情况下损坏。 PW5328B采用6引脚小型SOT-23封装。 特点： 效率可达97% 2V至24V输入电压 1.2MHz固定开关频率 内部4安开关电流限制 可调输出电压 内部补偿 自动脉冲频率调制 轻载模式 采用SOT23-6封装  5，PW6276 是一颗高效同步升压转换芯片， 锂电池输入升压输出可达 5V2.4A。 内部集成低阻抗功率 MOS。 具有短路保护功能内部集成软启动电路，无需外部补偿电容，外部反馈网络。PW6276 采用 SOP8-EP 封装配合较少的外围原件使其非常适用于便携式产品。 特点 ⚫ 工作频率 500KHz ⚫ 内部集成同步整流 MOS，无需外部整流二极管 ⚫ 外部反馈网络，输出电压可调节 ⚫ 恒流短路保护模式 ⚫ 电流模式，响应速度快 ⚫ 内部过流保护功能  6，PW5303 是具有 PWM/ PSM 控制的电流模式升压DC/DC 转换器。 它的 PWM 电路具有内置的 30mΩ 高端开关和 30mΩ 低端开关，使该稳压器具有很高的功率效率。内部补偿网络还将外部元件的数量减少到仅 6 个。内部 0.6V 电压连接到误差放大器的同相输入作为精密基准电压。内置的软启动功能可以减少浪涌电流。具有 PWM/ PSM 控制的电流模式 特征 输入电压范围： 2.4V〜4.5V 可调输出高达 5.3V 关断电流： <1uA 振荡器频率： 500KHz 参考电压： 0.6V +/-2 关机期间断开负载 逐周期电流限制 低 RDS（on）：高端和低端均为 30mΩ 保护： OTP， OCP， SCP 内部补偿，内部软启动： 7ms 封装： SOP8-EP  7，锂电池充电 IC，实现边充边放电  |
