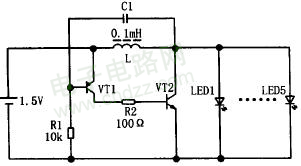

LED手电筒电路原理图

发布时间：2010-1-13 16:04 发布者：我爱电路图

关键词： LED , 电路 , 手电筒 , 原理

接通电源后，VT1因R1接负极，而c1两端电压不能突变。VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。此时．L上的自感电动势变为左负右正，经c1反馈作用。
