可编程语音芯片IVR1061应用电路图

发布时间：2011-9-13 14:42 发布者：我爱电子

基本特点：

①IVRl061为一次性可编程CMOS语音集成电路。可编程的功能和录入语音的录音带由用户提供，厂家使用专门设备编程录入。 ②采用MPCM编码方式。 ③存储语音内容最长为6s。 ④可分割成1～4段语音内容。 ⑤可将2片或多片IVRl061串联、并联或混联以扩展语音存储内容。 ⑥内含时钟振荡器，只需外接一电阻。 ⑦单一直流电压供电，供电电压为 (2．4～6)V。 IVRl061引脚图：

IVR1061引脚图

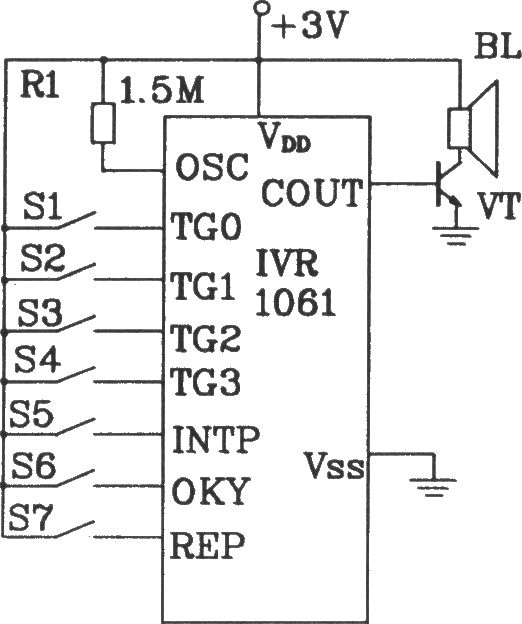

IVR1061应用电路 S1～S4为1～4段的触发启动键，S5为放音中间停止键，S6为一字键，S7为重复键。

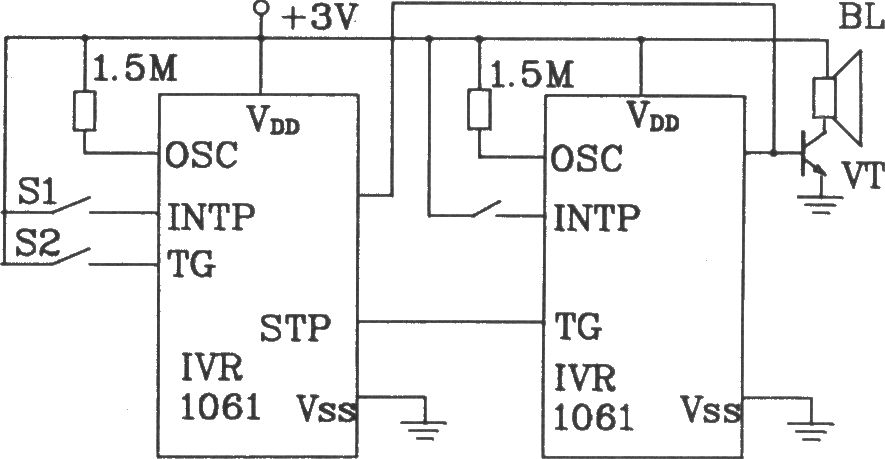

芯片串联扩展电路

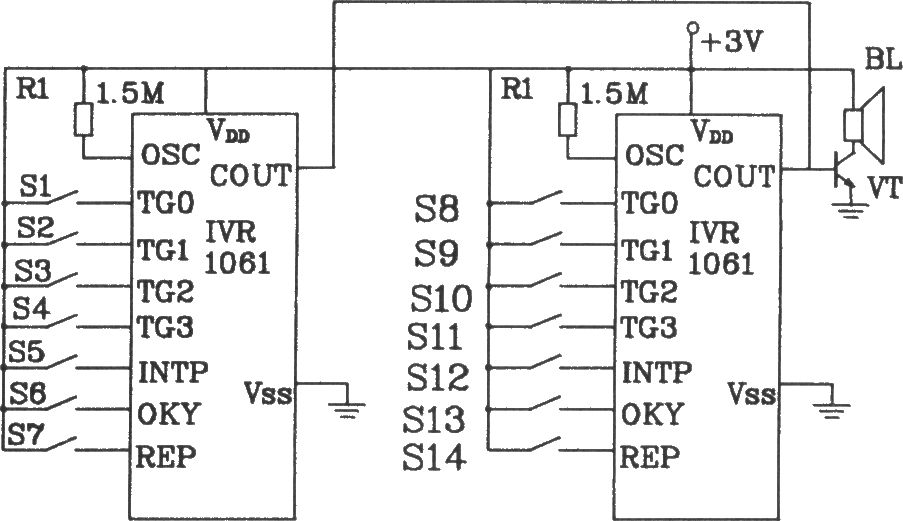

并联以扩展电路
