2A锂电池充电管理芯片
发布时间：2021-2-23 15:06
发布者：kua15302678724
|

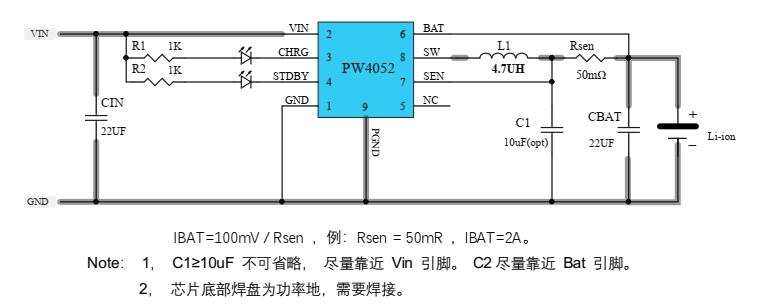

2A锂电池充电管理芯片适用的型号：PW4052。 PW4052 是一颗适用于单节锂电池的、具有恒压/恒流充电模式的充电管理 IC。该芯片采用开关型的工作模式， 能够为单节锂电池提供快速、 高效且简单的充电管理解决方案。 PW4052 采用三段式充电管理，当电池电压低于 2.9V（Typ）时，采用涓流模式充电， 充电电流为满充电流的 2/10（Typ） ；当电池电压高于 2.9V（Typ）时，采用全电流充电， 充电电流由外部的 SENSE 电阻设定；当电池接近浮充电压时， 采用恒压充电，充电电流逐渐减小； 当充电电流减小至 2/10（Typ）电流时， 充电完成；如果电池电压降低至再充电电压 4.05V（Typ）时， PW4052 会再次重启充电； 当去掉输入电源时，芯片自动进入休眠模式， 电池的漏电电流降至 2uA（Typ） 。 PW4052 内置防倒灌功能，不需要额外的外部二极管； PW4052 还设计有欠压保护、芯片过温保护等保护功能； 该芯片提供 SOP8-EP 封装。 特点 ⚫ 输入电压范围： 4.7V~5.5V； ⚫ 恒压/恒流模式充电； ⚫ 1MHz（Typ） 固定开关频率； ⚫ 充电效率高达 90%以上 ⚫ 内置防倒灌功能， 不需要外部二极管； ⚫ 充电电压 4.2V±1% ⚫ 充电电流外部可设置； ⚫ 涓流充电； ⚫ 自动再充电； ⚫ 休眠模式； ⚫ 双灯显示充电状态 ⚫ 欠压保护 ⚫ 过温保护 应用 ⚫ 备用电源； ⚫ 便携式设备； ⚫ 锂电池充电器； ⚫ 手持设备 典型应用电路    |
