LOTO 示波器 两种电流探头的对比实测
发布时间：2021-2-5 14:35
发布者：LOTO2018
|

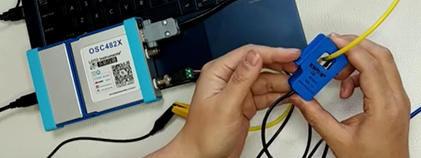

为了对比分析探头C20A与感应式探头AC20A的区别，在这次演示中，我每个通道接一种不同的电流探头。B通道接了一路C20A电流探头，A通道接了一路AC20A感应式的电流探头，同时测一路电流，看它们的区别。
这种电流探头只能通过DE-15扩展口接入LOTO示波器使用。它接入后，代替B通道使用，所以只能使用一个通道。
这种探头的优势是可以测直流和低频率的波形，小于50KHz的电流波形。 它的缺点是必须接入被测电路中才可以测电流，它会在电路中相当于一个1.2毫欧的电阻 LOTO又推出了这种感应式的电流探头，它只要卡在电流路径上即可感应出电流路径上的波形。这种探头可以接在任何BNC通道上，可以接在B通道或者A通道，或者同时接在两个通道上 这种是感应式的。优点是不需要接入到被测电路中，只要卡在电流路径上即可。
它的缺点是只能测交流信号，直流或者低频的电流信号没有办法测量。只能测50HZ到150K Hz之间的电流波形，对于低速变化的信号是无法测量的。 这种感应式的探头，量程可以选择比较大，比如AC100A，它的量程就是100A，而C30A的量程只能做到最大30A 用电源产生一个电流串接到b通道上，把它卡在一条电流路径上，通道接了AC20A感应式的电流探头，来同时测同一个电流的波形 我们先设置软件，两个示波器通道分别接入了两电流探头，所以需要设置软件的坐标轴和测量量为电流量。 我们需要做一下自定义探头的设置

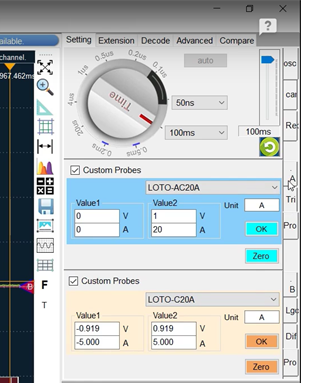

比如A 通道我们选的是AC20A，我们选中自定义探头，并且选中AC20A，勾选上 不勾选上 就默认测实际电压，勾选上就会根据探头测量其他的物理量 接着设置电流探头的标定关系 比如这个探头是20A的电流产生1V的电压，于是我们要设置20A和1V的电压的对应关系，点击确定。 B 通道也是类似的设置， 同样选择自定义探头，选择我们所使用的电流探头，我们会发现纵向坐标轴已经变为电流 安培。 设置后，原来的电压档位还是有效的，只是会换算探头的电压和电流关系，显示电流数值 以上我们的准备工作就做好了，接下来我们开始测量 通过不断的开启和关闭电源，获得了一个5A到0A变化的电流

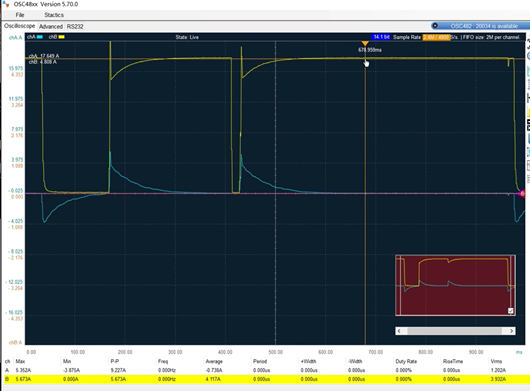

我们在这里看两个通道是不一样的。黄色的波形是B通道C20A产生的，蓝色的波形是A通道AC20A产生的 因为两个模块有不同的系数，它们的坐标尺度也不同 我们会很明显的看出AC20A的波形是交流耦合的，在电源开启的瞬间它会快速升到5A左右，然后恢复到0A，在电源关闭的瞬间，它会瞬间降到-5A左右，然后快速回到0A。 这是因为AC20A是感应式的，只能测出电流变化的交流分量，在开关的瞬间，能检测到变化量，但是一旦稳定了，就会降为零。这是很典型的交流耦合的现象

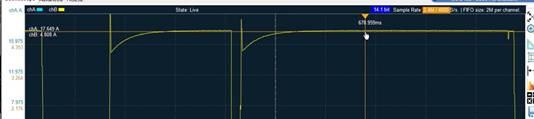

黄色的波形很明显，是可以测直流和很慢变化的电流波形，波形稳定在4.88大约5A这个位置

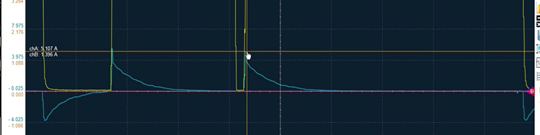

而蓝色的波形 他会高到5.10A，基本上在5A左右，负值没有达到5A 接下来可以做标定来准确看出两探头差别，在这个地方进行标定。 我们出产时候，每个探头都会有标定。 从波形上看起来，两探头的区别在此： 黄色的波形是5A到0的变化，蓝色的波形因为它只能测交流量。所以在关断和打开的瞬间，它可以测出有5安，平稳后，他显示的就是0。所以新的感应式探头更适合测交流的量，不方便测接入的量。 |
