蓝牙耳机OVP芯片 ，过温保护（OTP）功能，过热保护停机和自动恢复功能

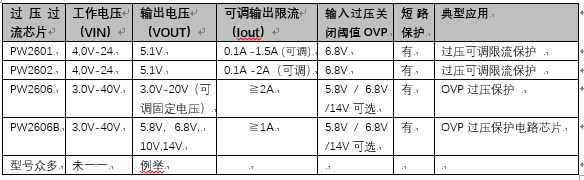

蓝牙耳机OVP芯片适用的型号
PW2606B是一种前端过 电压和过 电流保护装置。它实现了从2.5VDC到40VDC的宽输入 电压范围。过电压阈值可在外部或外部编程设置为内部默认设置。集成功率路径nFET开关的低 电阻确保了电池充电系统应用的更好性能。它可以提供高达1A的 电流，以满足电池供电系统。它集成了过热保护停机和自动恢复功能具有滞后的 电路，以防止过电流事件。
特征 ⚫ 绝对最大输入电压：40V ⚫ 最大负载电流：1A ⚫ 固定内部OVP阈值：5.85/6.1/6.8/10.5/14.0V（典型值） ⚫ OVP响应时间：50ns ⚫ 内部15 ms启动或OVP恢复延迟 ⚫ 可编程过压阈值：4V至20V ⚫ 内部软启动，防止急停现在的 ⚫ 热停堆保护和自动恢复 ⚫ 输出短路保护 ⚫ 符合RoHS且无卤素 ⚫ 紧凑型封装：SOT23-6L 应用 ⚫ 智能设备 ⚫ 电池供电系统 ⚫ 可穿戴设备

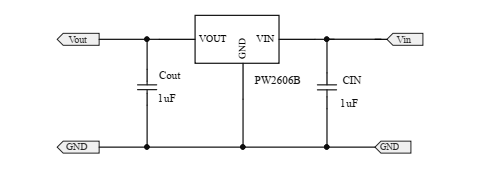

典型应用电路
PW2602是一种充电器前端 集成电路，旨在保护锂离子电池免受充电电路故障的影响。该装置监测输入电压、电池电压和充电电流，以确保所有三个参数都在正常范围内工作。当任何一个输入电压、输出电流超过阈值时，器件都会关闭内部 MOSFET，断开输入到输出，以保护负载。过温保护（OTP）功能监控芯片温度以保护设备。PW2602还可以通过连续监测电池电压来防止系统电池过度充电。该设备像一个线性稳压器，保持5.1V的输入电压高达输入过压阈值输出。 |
|
