25W快充协议芯片,高度集成的USB供电（PD）控制器
发布时间：2021-1-30 13:19
发布者：kua15302678724
|

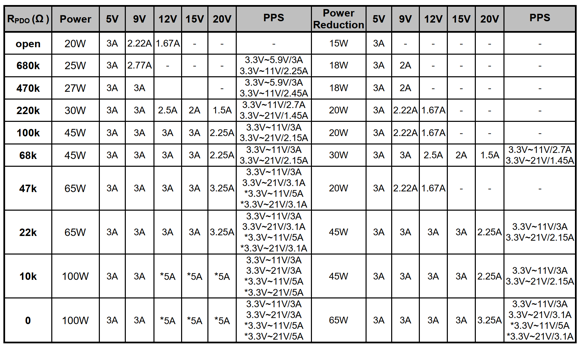

25W快充协议芯片可以使用JD6621，JD6606S. JD6621是高度集成的USB供电（PD）控制器，支持USB PD 3.0，该USB PD 3.0具有针对USB Type-C下游接口（源）设计的可编程电源（PPS）规范。它监视CC引脚以检测USB C型连接/分离。它能够提供3.3V至21V的输出电压。 此外，JD6621集成了硬件超级充电协议（SCP），快速充电协议（FCP）和QC 2.0 / 3.0 / 3 +（QC 2.0 / 3.0 / 3 +）USB接口。它监视USB D+ / D−数据线，并根据不同的受电设备自动调整输出电压。如果受电设备不支持USB PD协议，则JD6621可以支持上述其他协议。 JD6621集成了100mW开关，可为E-mark电缆提供VCONN电源， 特征 协议： ● 具有PPS规范的USB PowerDelivery 3.0，TID：3543 ● 3.3V至21V电源 ● 100mW VCONN功率（20mA） ● VBUSC和VCONN放电功能 ● 支持QC 2.0 / 3.0/ 3 + ● 支持快速充电协议 （FCP）和超级充电协议（SCP） ● 支持USB DCP，在D +线上施加2.7V，在D−线上施加2.7V ● 支持USB DCP 将D+线短路到D−线,BC1.2协议 其他：● 支持PDO可选功能 ● 多端口控制（MPC）应用 ● 恒压恒流控制 ● 过压保护 ● 欠压保护 ● 过流保护 ● 过热保护 ● 短路保护 ● TQFN-20L（4 x 4毫米）封装 应用领域 ● 墙上适配器 ● 车载充电器 ● 电源板 ● USB电源输出端口 引脚分配 订购信息 W7封装：TQFN-20L（4毫米x 4毫米）    典型应用电路  表1. RPDO电阻和功率选择：  |
