USB过流保护芯片，超温保护以及反向闭锁功能
USB过流保护芯片,USB过流保护芯片,USB过流保护芯片,USB过流保护芯片
PW1503是超低RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路保护。它具有超温保护以及反向闭锁功能。 PW1503采用薄型（1毫米）5针薄型SOT23-5封装，提供可调版本。 特征 - l 输入电压：4V至6V，0.4A-3A可调节负载电流能力PW1503
- l 输入电压：4V至5.5V ，0.4A-2A可调节负载电流能力PW1502
- l 可编程电流限制
- l 过温保护
- l 反向阻断（无体二极管）
- l 停机时，VOUT可强制高于VIN
- l 符合RoHS标准
- l 输出短路保护
- l EN开关控制（完全关断）
应用 - l USB充电器
- l 公共场所多USB充电器
- l USB加密狗
- l minipic配件

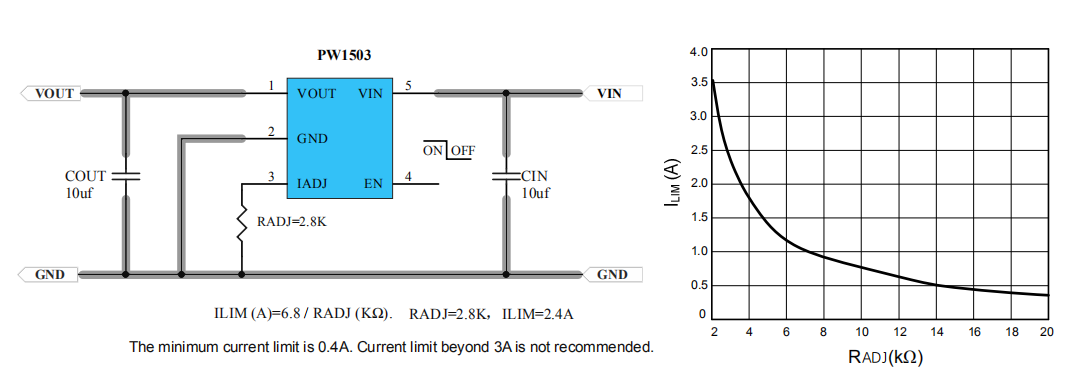

典型应用电路 PW1503：Radj电阻和输出限流电流关系表
 |
|
