PW2330 开发了一种高效率的同步降压DC-DC 变换器3A 输出电流。PW2330 在4.5V 到30V 的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS （ON ）以最小化传导损失。PW2330 采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的500kHz 伪恒定频率，以最小化电感器和电容器。芯片代理：深圳市夸克微科技 郑R 13528458039 Q ： 2867714804特征
内部整流MOS的低RDS（on）（顶部/底部）：90/60 mΩ 4.5-30V输入电压范围 瞬时PWM架构实现快速 瞬态响应 外部软启动限制涌入电流 恒频：500kHz 3A连续负载电流能力 输出过电流限制 输出短路保护当前折回 热关机和自动恢复 符合RoHS标准且无卤素 紧凑型包装：SOP8-EP
应用
液晶电视 北美 大功率AP路由器 液晶显示器 DVR/NVR 笔记本

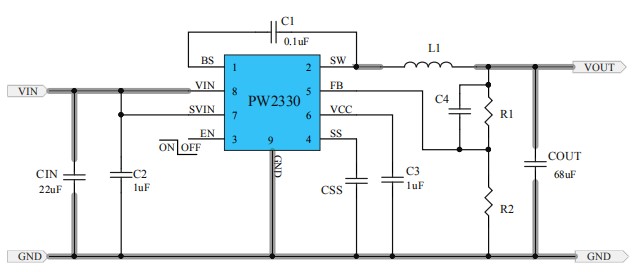

典型应用电路
|
