CW3002G规格书|CW3002G说明书|CW3002G PIN TO PIN替代CW3002F
发布时间：2021-1-22 10:27
发布者：TEL18520874087
|

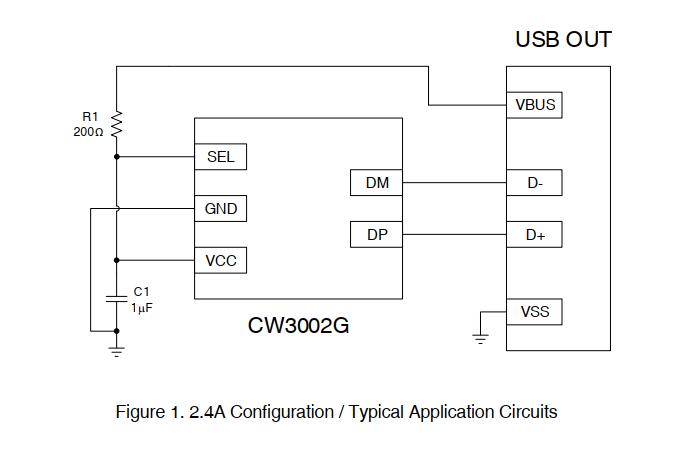

CW3002G规格书|CW3002G说明书|CW3002G PIN TO PIN替代CW3002F CW3002G概述 CW3002G是USB专用充电控制器IC，完全兼容BC1.2和其他非BC1.2标准，如YD/T1591-2009、Apple充电规范（适用于i-Pad和i-Phones）以及三星Galax系列的规范。 当在使用USB接口类的产品，如移动电源、墙壁适配器和车载充电器等大多数主流手持设备被检测到时，CW3002G可提供快速的充电功能。CW3002G集成电路对于D+/D-引脚提供具有高达+/-8kV的增强ESD保护功能。 CW3002G可提供SOT23-5封装。 CW3002G特性 符合USB电池充电规范1.2的D+/D-DCP模式 D+/D-短模式符合电信行业标准YD/T1591-2009（中文） 支持自动选择非BC1.2充电模式 •D+/D-Apple设备的选项 •三星设备的D+/D选项 工作电压范围：4.5V至5.5V 功耗 •VDD •VDD>POR阈值时为50μA 无铅、无卤、SOT23-5封装 CW3002G应用 电源充电器 USB端口（主机和集线器） 车充 墙充电适配器 CW3002G典型应用 图1。2.4A配置/典型应用电路

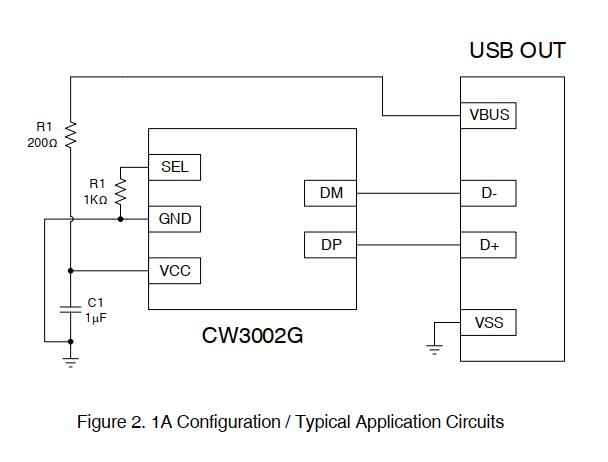

图2。1A配置/典型应用电路
CW3002G订购信息

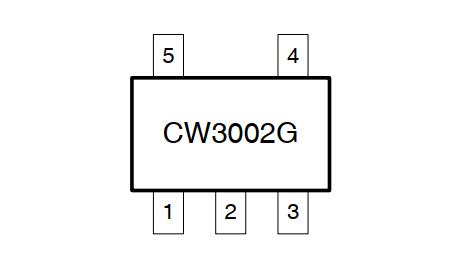

CW3002G引脚配置

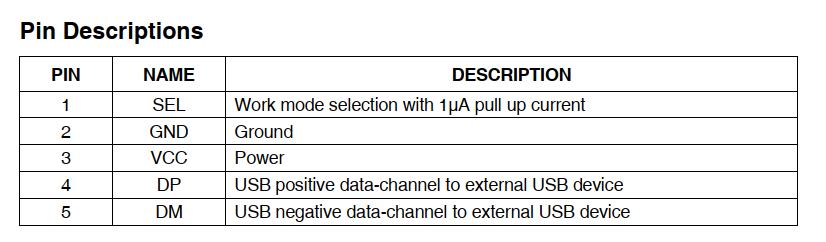

CW3002G管脚描述
CW3002G型号后缀说明
以上可知CW3002G不管在封装、功能、引脚配置上，都是可以完全替代CW300F。 CW3002G详细的规格书和设计资料如下面附件中：
CW3002G-DS V1.0_EN(1).pdf
(845.27 KB)
|
