替代IT6516设计DP转VGA音视频转换方案|替代IT6516芯片|CS5212方案设计资料

发布时间:2021-1-20 11:00    发布者:TEL18520874087
关键词: IT6516 , T6516BFN , it6515芯片 , IT6516方案 , 替代IT6516芯片
替代IT6516设计DP转VGA音视频转换方案|替代IT6516芯片|CS5212方案设计资料

IT6516BFN是一款DP显示端口到VGA转换器的嵌入式MCU视频转换芯片。CS5212可以替代与兼容IT6516芯片。

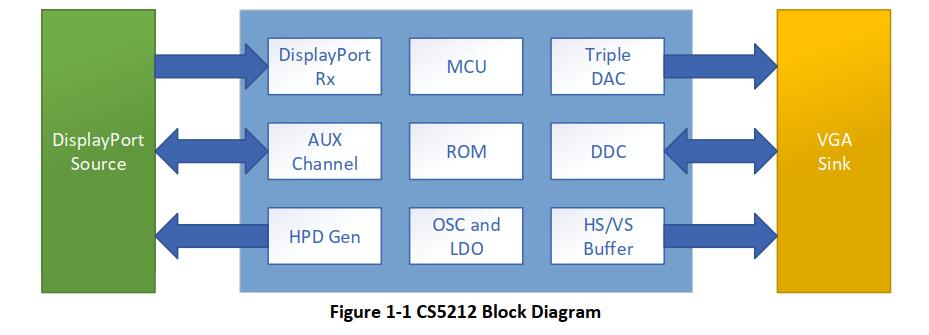

CS5212是一种高性能的单片机显示端口到VGA转换器。CS5212结合DisplayPort接收器和三重DAC,通过转换功能支持DisplayPort输入和VGA输出。内置DisplayPort接收器完全符合DisplayPort 1.1a规范。CS5212采用2通道HBR(高速率)显示端口接收器,可支持VESA分辨率高达WUXGAUXGA。此外,内置的三重DAC可以支持多达8位深颜色。

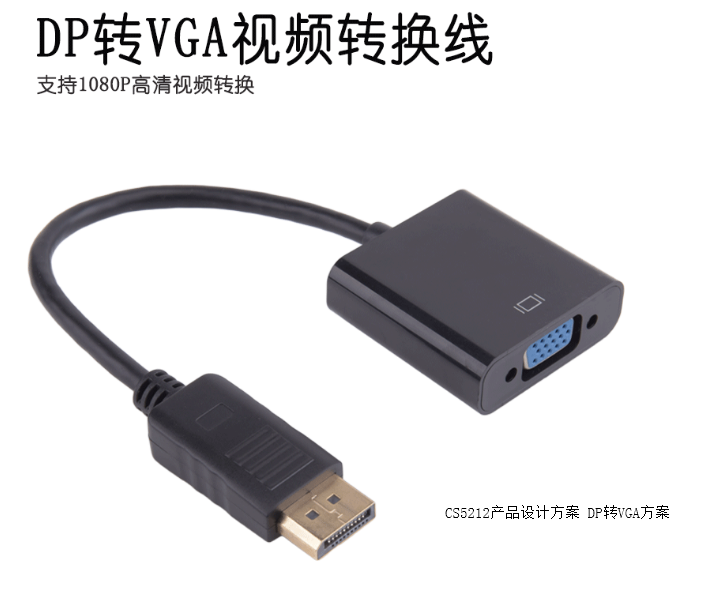

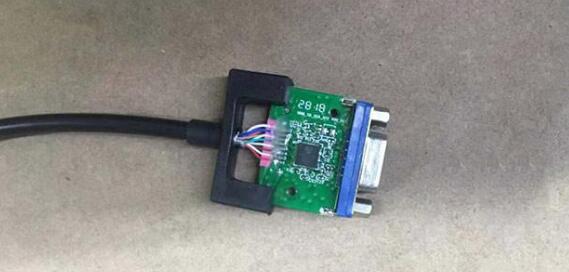

单芯片CS5212提供高性能、高性价比的DP to VGA转换功能,它可以帮助现代NBMB与传统的VGA专用投影仪、显示器和电视兼容。

CS5212采用嵌入式MCUFlash,通过ISP接口编程简单。客户不需要外置FlashMCU,可以节省BOM成本和板卡尺寸。



CS5212功能(DisplayPortRX
2通道VESA DisplayPortv1.1兼容接收机
VGA输出接口,8位DAC速度高达210MHz
最大分辨率高达1920x1200x60(RB,缩小消隐),24位色深,1920x1440x60(RB,缩小消隐),或2048x152x60(RB,缩小消隐),24位色深,2048x1536x60(RB,缩小消隐),18位色深。
内置振荡器,不需要外部晶体
嵌入式线性压降调节器(LDO
嵌入式微控制器
嵌入式EDID(如果终端设备没有,CS5212将响应EDID)
嵌入式V-sync/H-sync 5V缓冲器
使用内部预置ROM支持EEPROM自由模式

内部通电复位(POR)
CS5212后缀和封装脚位
CS5212AN     QFN32 4x4封装

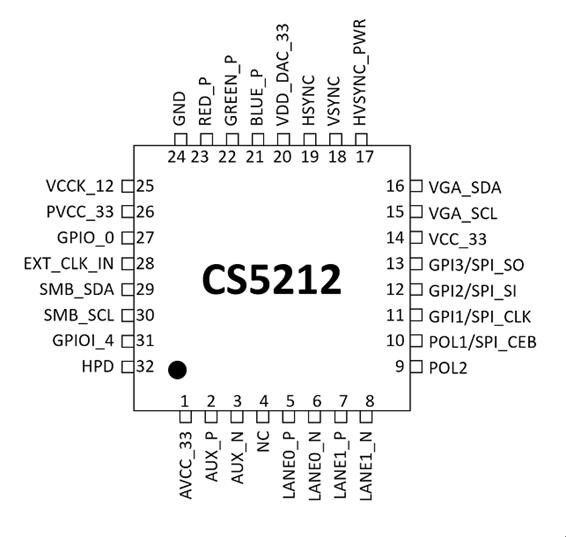

CS5212封装脚位分布如下所示:

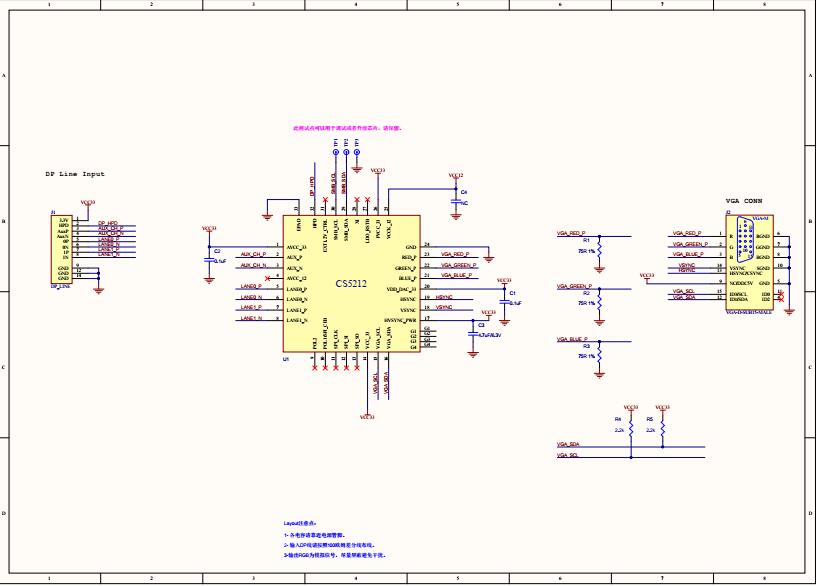

CS5212设计DP转VGA音视频转换方案PCB电路原理图如下所示:
具体替代IT6516芯片方案设计说明和设计资料如下附近中:
CS5212_Datasheet_V1.0.pdf (598.81 KB)
