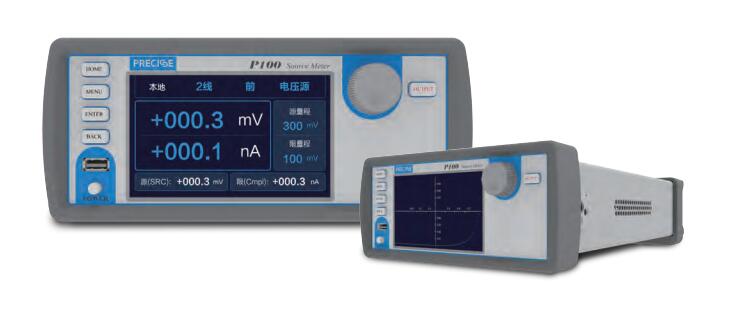

P系列带脉冲数字源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，最大脉冲输出电流达10A，最大输出电压达300V，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

脉冲源表应用

• 纳米材料特性测试，石墨烯、纳米线等
• 有机材料特性测试，电子墨水、印刷电子技术等
• 能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
• 分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
• 传感器特性测试，电阻率、霍尔效应等



脉冲源表特点

• 5寸触摸显示屏全图形化操作
• 内置强大的功能软件，加速用户完成测试，如LIV、PIV
• 源及测量的准确度为0.1%，分辨率5数位
• 四象限工作（源和肼），源及测量范围广：电流低至100pA，电压高至300V
• 最小脉冲宽度100uS
• 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
• 支持USB存储，一键导出测试报告
• 支持多种通讯方式，RS-232、GPIB及以太网
•

• P系列带脉冲数字源表技术参数
• 电压及电流精度：(不同型号电压量程有差异，以选型指南为准)
  量程技术指标如下：

  电压	源		测量
  量程	分辨率	准确度±(%                      rdg.+volts)	分辨率	准确度±(%                      rdg.+volts)
  300mV	30uV	0.1%±300uV	30uV	0.1%±300uV
  3V	300uV	0.1%±500uV	300uV	0.1%±500uV
  30V	3mV	0.1%±3mV	3mV	0.1%±3mV
  300V	30mV	0.1%±30mV	30mV	0.1%±30mV
  电流	源		测量
  量程	分辨率	准确度±(%                      rdg.+A)	分辨率	准确度±(%                      rdg.+A)
  100nA	10pA	0.1%±0.5nA	10pA	0.1%±0.5nA
  1uA	100pA	0.1%±3nA	100pA	0.1%±3nA
  10uA	1nA	0.1%±5nA	1nA	0.1%±5nA
  100uA	10nA	0.1%±50nA	10nA	0.1%±50nA
  1mA	100nA	0.1%±300nA	100nA	0.1%±300nA
  10mA	1uA	0.1%±5uA	1uA	0.1%±5uA
  100mA	10uA	0.1%±20uA	10uA	0.1%±20uA
  1A	100uA	0.1%±2mA	100uA	0.1%±2mA
  3A	300uA	0.1%±3mA	300uA	0.1%±3mA
  10A	1mA	0.1%±5mA	1mA	0.1%±5mA

  脉冲技术指标如下：

  最大电流极限	最大脉宽	最大占空比
  [url=]100mA@300V[/url]	DC，无限制	100%
  [url=]1A@30V[/url]	DC，无限制	100%
  [url=]1A@300V[/url]	7mS	1%
  [url=]3A@65V[/url]	1.5mS	1%
  [url=]10A@30V[/url]	0.8mS	1.5%

  最小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。
  其它技术指标如下：
  源限度：直流模式最大输出功率30W，脉冲模式最大功率200W，4象限源或肼模式；
  过量程： 105%量程，源和测量；
  稳定负载电容：<22nF；
  宽带噪声(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
  FORCR HI和SENSE  HI之间的最大电压为：3V；
  FORCR LO和SENSE  LO之间的最大电压为：3V；
  线缆保护电压：输出阻抗1KΩ，输出电压偏移<5mV；
  最大采样速率：100000 S/s；
  触发：支持IO触发输入及输出，触发极性可配置；
  输出接口：后面板接口；
  通信口：RS-232、GPIB、以太网；
  电源：AC  100~240V 50/60Hz；
  工作环境：25±10℃；
  尺寸：106mm高 ×    255mm宽 × 425mm长；
  质保期：1年；



脉冲源表订货信息

型号	SMU                   P100	SMU                   P200	SMU                   P300
源精度	0.1%	0.1%	0.1%
测量精度	0.1%	0.1%	0.1%
最大功率	30W	30W	30W
最小电压量程	300mV	300mV	300mV
最大电压量程	30V	100V	300V
最小电流量程	100nA	100nA	100nA
最大电流量程	10A	10A	10A
