TDA7496L功放电路图

发布时间：2011-9-2 14:00 发布者：我爱电子

关键词： TDA7496L , 功放

这是电路原图

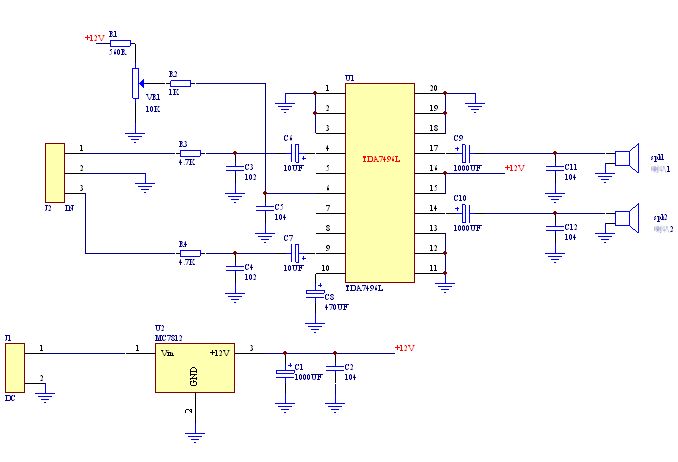

这是我简化后的图纸

我加了一个7812稳压电路，把不必要的功能脚空掉，输出效果还是一样，只用1个电位器可调两个声道音量。

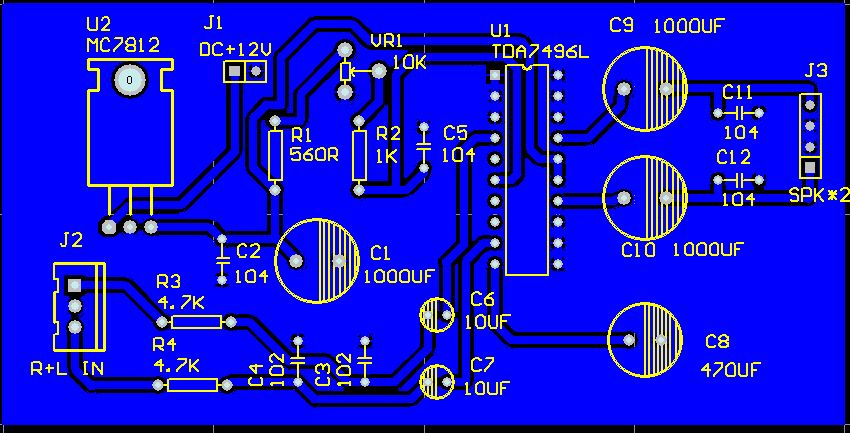

这是我设计的pcb板
