20V转5V，24V转5V和20V转3.3V，24V转3.3V的芯片功能介绍
发布时间：2021-1-13 16:20
发布者：kua15302678724
|

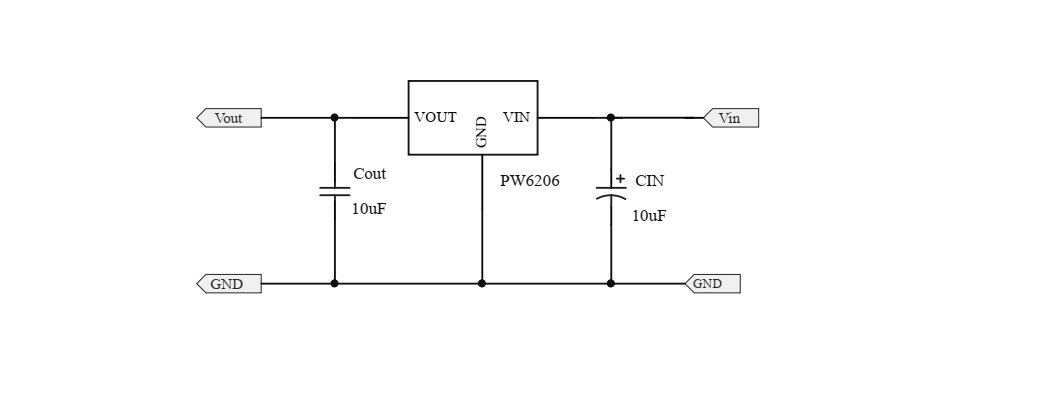

常用的20V和24V转5V,3.3V的LDO稳压和DC-DC降压芯片： PW6206系列是一款高精度，高输入电压，低静态电流，高速，低压降线性稳压器具有高纹波抑制。输入电压高达40V，负载电流高达100mA，采用BCD工艺制造。PW6206提供过电流限制、软启动和过热保护，以确保设备在良好的条件下工作 PW6206调节器有标准SOT89-3L和SOT23-3L封装。标准产品无铅无卤。 特点 l 输入电压：4.75V~40V l 输出电压：1.8V~5.7V l 输出精度：<±2% l 输出电流：100mA（典型值） l 最高250mA@VIN=7V，VOUT=5V l 电源抑制比：60dB@100Hz l 跌落电压：600mV@IOUT=100mA l 静态电流：4.2μA@VIN=12V（典型值） l ESD HBM:8KV PW2303 是支持高电压输入的同步降压电源管理芯片，在4.5~30V的宽输入电压范围内可实现 3A 的连续电流输出。通过调节 FB 端口的分压电阻，可以输出 1.8V 到 28V 的稳定电压。PW2303 具有优秀的恒压/恒流(CC/CV)特性。 PW2303采用电流模式的环路控制原理，实现了快速的动态响应。 PW2303 工作开关频率为130kHz，具有良好的 EMI 特性。 PW2303 内置线电压补偿，可通过调节 FB 端口的分压电阻阻值来实现。 PW2303 包含多重保护功能：过温保护，输出短路保护和输入欠压/ 过压保护等。 PW2303 采用SOP8 的标准封装。 产品特点 宽输入电压范围： 4.5V 至 30V 宽输出电压范围： 1.8V 至 28V 效率可高达 92%以上， 超高恒流精度： ±5% 恒压精度： ±5%， 无需外部补偿， 开关频率： 130kHz， 输入欠压/过压、 输出短路和过热保护，SOP-8 封装  PW2330开发了一种高效率的同步降压DC-DC变换器3A输出电流。PW2330在4.5V到30V的宽输入电压范围内工作集成主开关和同步开关，具有非常低的RDS（ON）以最小化传导损失。PW2330采用专有的瞬时PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的500kHz伪恒定频率，以最小化电感器和电容器。 特点 l 内部整流MOS的低RDS（on）（顶部/底部）：90/60 mΩ l 4.5-30V输入电压范围 l 瞬时PWM架构实现快速 l 瞬态响应 l 外部软启动限制涌入电流 l 恒频：500kHz l 3A连续负载电流能力 l 输出过电流限制 l 输出短路保护当前折回 l 热关机和自动恢复 l 符合RoHS标准且无卤素 l 紧凑型包装：SOP8-EP  PW2312是一个高频，同步，整流，降压，开关模式转换器内部功率MOSFET。它提供了一个非常紧凑的解决方案，以实现1.5A的峰值输出电流在广泛的输入电源范围内，具有优良的负载和线路调节PW2312需要最少数量的现成外部组件，可在节省空间的SOT23-6包。 特征 宽4V至30V工作输入范围 1.2A连续输出电流 1.4MHz开关频率 短路保护模式 内置过流限制 内置过电压保护 模式PWM 内部软启动 200mΩ/150mΩ低RDS（ON）内部功率金氧半晶体 不需要肖特基二极管 综合内部补偿 热关机 提供SOT23-6套装 -40°C至+85°C温度范围  |
