IP2723T集成多种协议、用于 USBC 端口的快充协议 IC
发布时间：2021-1-12 16:41
发布者：kua15302678724
|

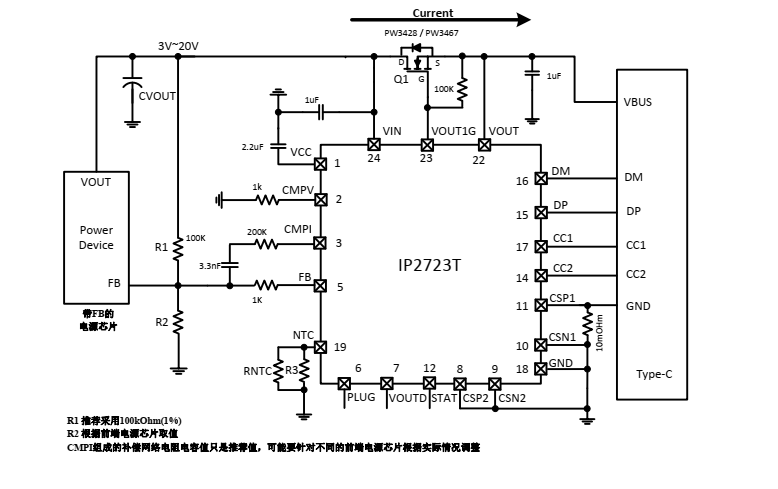

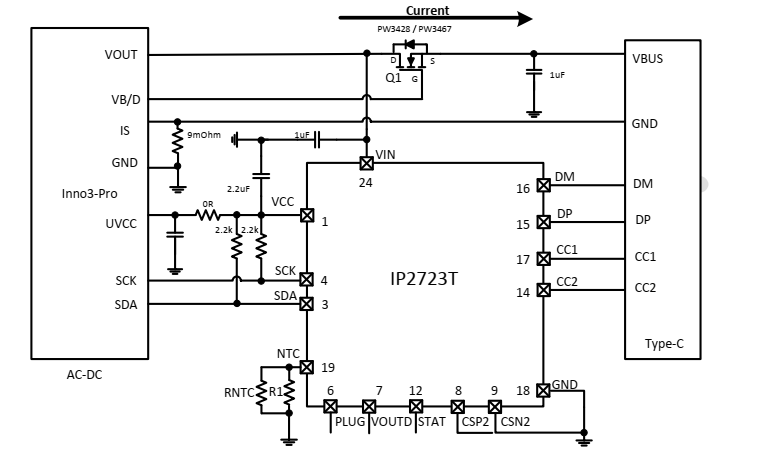

1. 特性 快充规格 集成 QC4/QC4+输出快充协议 - 兼容 QC2.0/QC3.0 - 支持 Class B 电压等级 集成 FCP 输出快充协议 集成 SCP 输出快充协议 集成 AFC 输出快充协议 集成 MTK PE+ 1.1&2.0 输出快充协议 集成 USB C DFP 协议，支持输出快充 兼容 BC1.2、苹果、三星手机快充 集成 USB Power Delivery（PD2.0/PD3.0）协议 PD3.0 with PPS USB-IF 协会认证编号： TID:3135 集成 TYPE-C DFP 协议 自动检测 TYPE-C 设备的插入和拔出 集成标准的 PD2.0/PD3.0/PPS 协议 集成对 E-MARK 线缆的识别和支持 自动检测 DP， DM 上电压对应的快充请求，通 过调节 FB 精确控制输出电压 电源管理 集成 ADC 检测外扩 NMOS 路径电流 内置功率路径管理 内置自动控制泄放电路功能 支持自动进入待机低功耗模式 多重保护、高可靠性 输出过流、过压、短路保护 NTC 过温保护 DP,DM,CC1,CC2 过压保护 DP,DM 对地弱短路保护 DP/DM/CC1/CC2 均支持 20V 高耐压 灵活定制，支持在线升级 宽工作电压范围： 3 V~30V 封装 QFN24 2. 简介 IP2723T 是一款集成多种协议、用于 USB 输出端口的快充协议 IC。 支持多种快充协议，包括 USB TypeC DFP ， PD2.0/PD3.0/PPS , HVDCP QC4/QC4+/QC3.0/QC2.0 （ Quick Charge ） ， FCP（Hisilicon® Fast Charge Protocol）， SCP（Super Fast Charge）， AFC（Samsung® Adaptive Fast Charge），MTK PE+ 2.0/1.1（ MediaTek Pump Express Plus 2.0/1.1）， Apple 2.4A， BC1.2 以及三星 2.0A。 为适配器、车充等单向输出应用提供完整的 TYPE-C 解决方案。 IP2723T 具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。 3. 应用 适用于单向快充输出应用 交流电源适配器 车充 带 PD 输出功能的系统应用 4. 典型应用原理图 FB 分压电阻调压模式    I2C 调压模式  |
