MS9912N血糖测试模拟AFE芯片 血糖仪方案

赵妍和

MS9912N 是一款血糖仪模拟前端（AFE）测量电路，内部

集成了高性能 ADC、高精度运算放大器、低阻抗开关、高精

度基准电压产生电路和血糖测试 AC 信号电路，集成了 I2C 通

信协议，使外围器件更少，操作更简单，用户只需通过接口

进行操作并读取数据，就可以完成血糖的采集。

MS9912N 工作电压范围为 2.5V~3.6V，温度范围为-40℃到

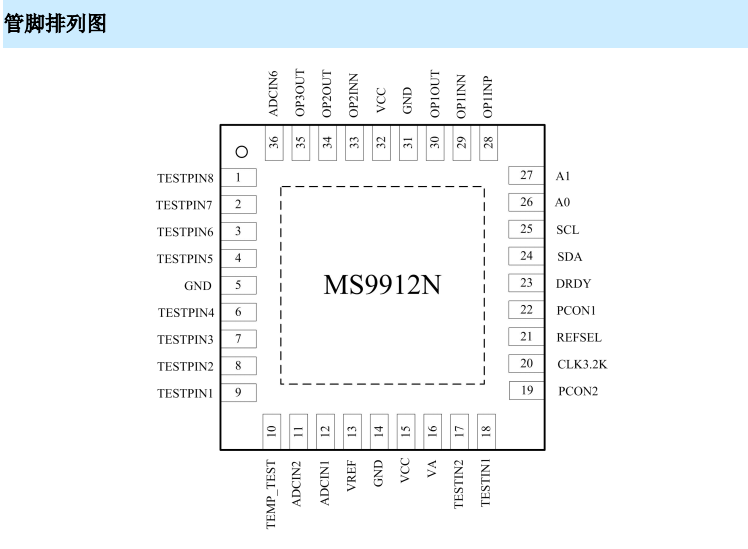

+85℃，采用了 QFN36 封装。

主要特点

最高 16bit 无失码精度

ADC 的 INL：0.01%

内部集成振荡器

具有连续转换和单次转换功能

内部集成低失调运算放大器

可选内部基准和外部基准

I2C 接口

低功耗：1400uA

QFN36 封装（背部散热片）

应用

血糖测量

工业测量
