干电池升压芯片，大电流的

kuakewei123

干电池为什么需要升压芯片？因为干电池1.5V的电压太低了，很难满足于绝大部分电子模块或者单片机和电子产品的供电，和因为供电电压会因为电池电量减少而降低啊，那怎么办？就是需要干电池升压芯片PW5100来稳压3V，3.3V或者5V了。

芯片代理：深圳市夸克微科技  郑R  13528458039

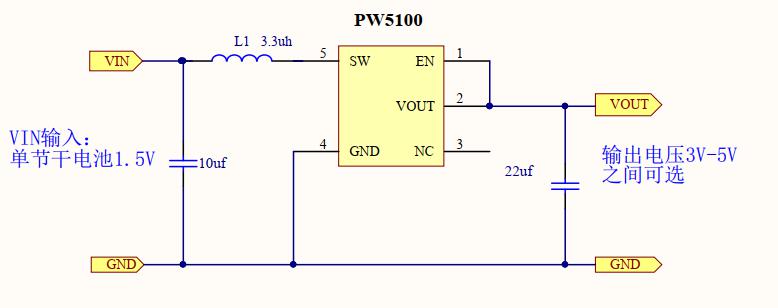

参考如PW5100的干电池升压电路，电路不复杂，甚至简单，简洁。一个小电感，2个电容，需要输出电流很小的应用，找个0805的贴片电感，那电路就爽了。

材料准备：

1，一个PW5100升压IC

2，一个10uF的贴片陶瓷电容 ：输入电容

3，一个22uF的贴片陶瓷电容：输出电容

4，一个3.3UH的贴片电感。电感大小可根据输出电流来决定，看电感的饱和电流，一般建议是实际电流的一倍起。

干电池电量低，要待机时间长。所以对选择芯片就要了都是uA级别，这是基本要求了。PW5100的功耗一般是再10uA。极低的状态下，如果输入电压高时，功耗还可以更低。
