—————— HUSB339 产品信息 ——————
一、概述
HUSB339 是一颗高性能、高集成度的USB TYPE-C Power Delivery(电力传输)控制器。它集成了PD2.0,PD3.0,PPS,QC2.0/3.0,BC1.2,5V/2.4A等充电协议。HUSB339适用电源适配器、车载充电器、移动电源等应用场合。HUSB339支持SOP-14L和QFN-16L两种封装形式。
二、特性
支持USB TYPE-C 1.2和USB PD 3.0标准
支持多达五档FPDO
- 5V、9V、12V、15V和20V五档典型电压
- 5V~23.5V范围内均可自由设置FPDO档位
支持多达二档APDO
- 支持5V Prog、9V Prog 、12V Prog和20V Prog
- 以20mV步进调节电压,以50mA步进调节电流刘
- 恒功率控制(Constant Power)
支持QC2.0/3.0,BC1.2DCP等充电协议
- Apple 5V/2.4A模式
- BC1.2DCP充电协议
- QC2.0 5V、9V和12V离散调压
- QC3.0 3.6V~12V的200mV步进连续调压
集成恒压补偿环路(CV loop)和恒流补偿环路(CC loop)网路
- 已经包含次级侧补偿电路
- VBUS和VIN引脚快速放电
- 宽工作电压范围:3.3V~25V
- 支持线路阻抗补偿
- 支持智能降功率功能
- 集成VCONN电源和USB电子标签检测功能
- 支持OPT,VINOVP,VINUVP,VINUVLO和OCP等保护功能
CC1和CC2支持28V高压,避免与VBUS引脚短路风险
支持SOP-14L和QFN-16L两种封装形式
+/-5KV ESD HBM
三、应用范围
电源适配器
车载充电器
USB PD转换器

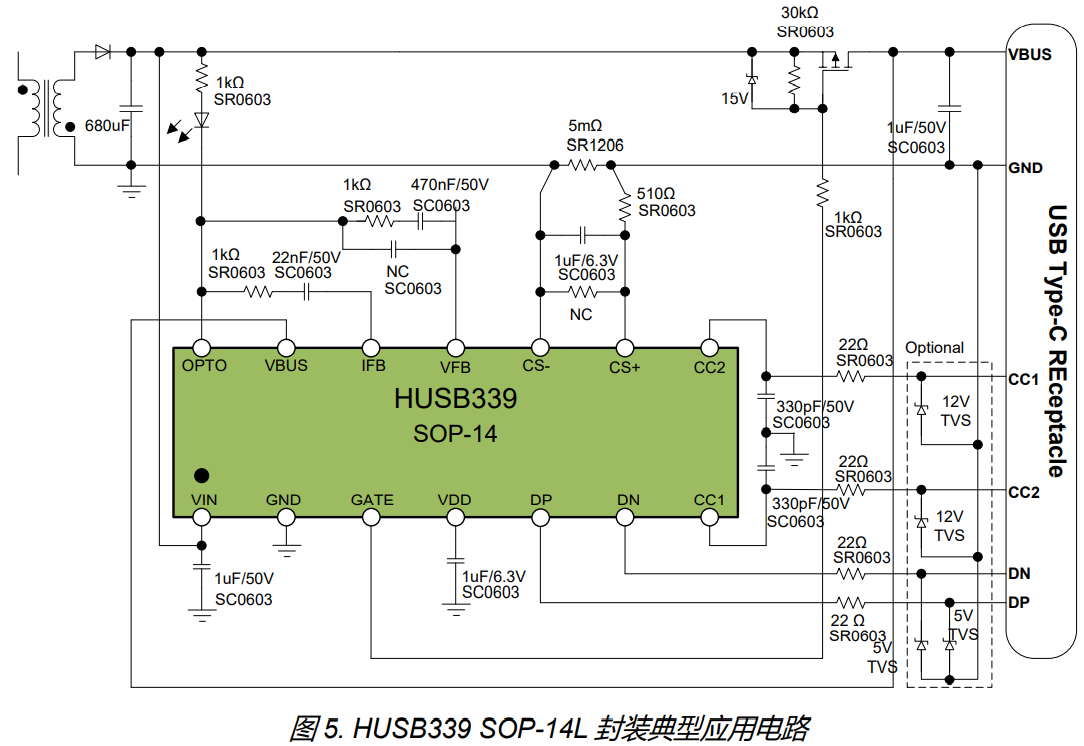

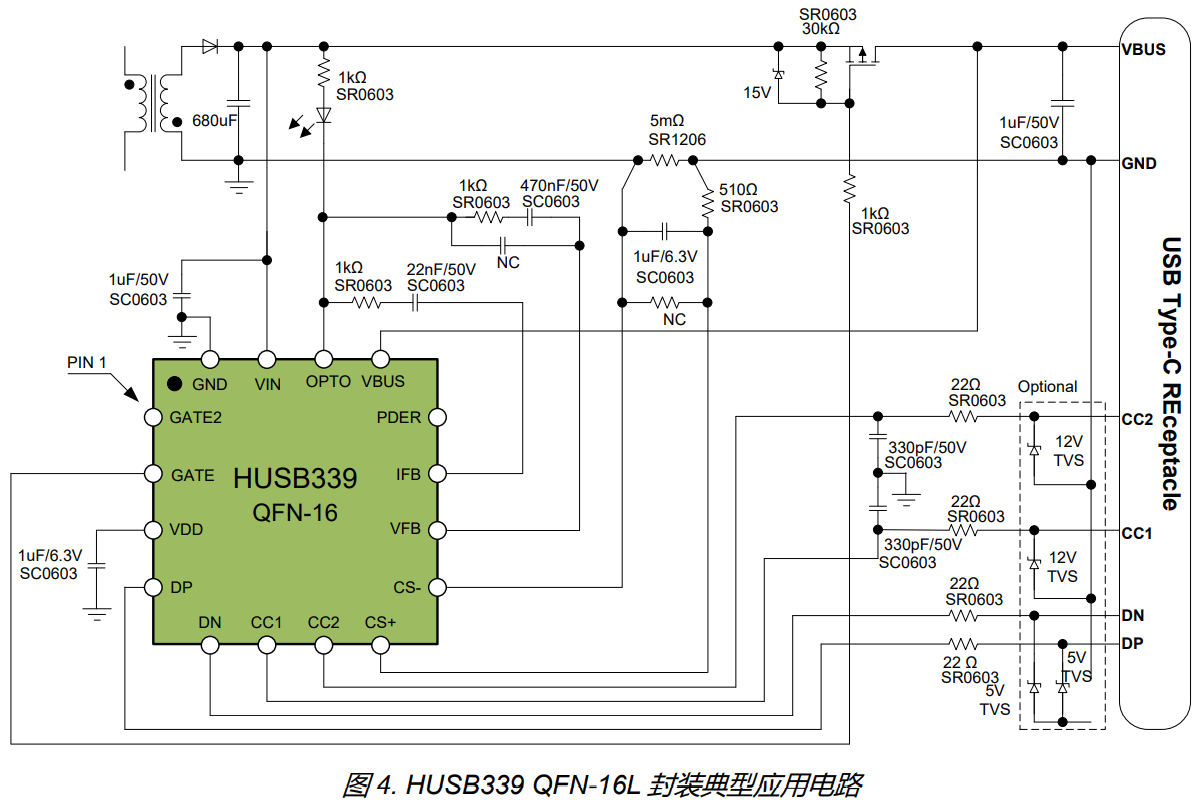

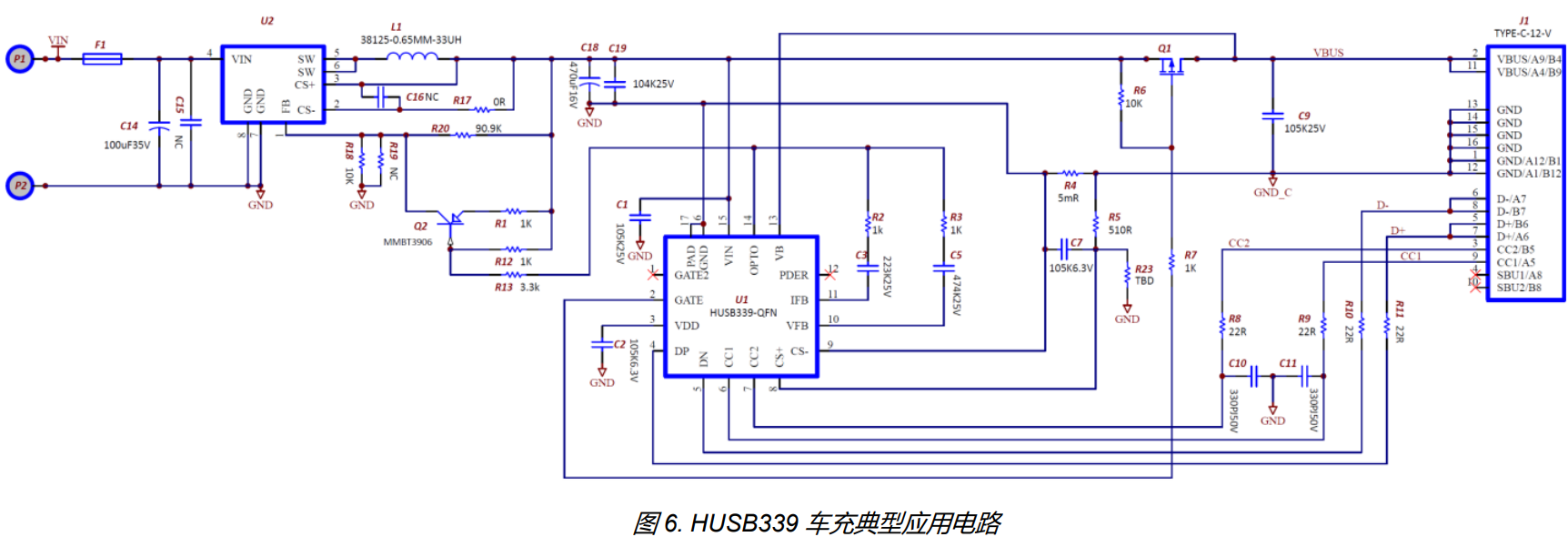

四、典型应用电路/框图
五、引脚定义
六、电路工作原理
恒压补偿电路(CV loop):整个恒压补偿电路有功率级输出电压采样电路、CV环路的差分运放电路和OPTO引脚控制电路组成。恒压补偿电路的输入端VFB通过内部连接一个90KΩ和10KΩ的分压网络,按照10:1比例采样VIN引脚的电压。恒压补偿电路的补偿由OPTO引脚和VFB引脚之间的补偿电路实现。
恒流补偿电路(CC loop):USB PD3.0协议确定义了电流限制(Current Limit)功能。在HUSB339中,电流限制通过恒流补偿电路实现。除此之外,FPDO也可以支持恒流补偿电路。CC环路的输入端通过一个5mΩ的电流采样电阻实现,并经过一个RC滤波电路连接到CS+和CS-差分输入端。、
阻抗补偿功能(IR 补偿):具有阻抗补偿功能(即线补功能),可以按照输出电流的比例把功率输出电压作一定的抬升。如果该功能被使能,功率级输出电压按照0mV/A,50mV/A,100mV/A或者150mV/A的补偿系数提升。例如,选择100mV/A 5.0+3A*100mV/A = 5.3V。

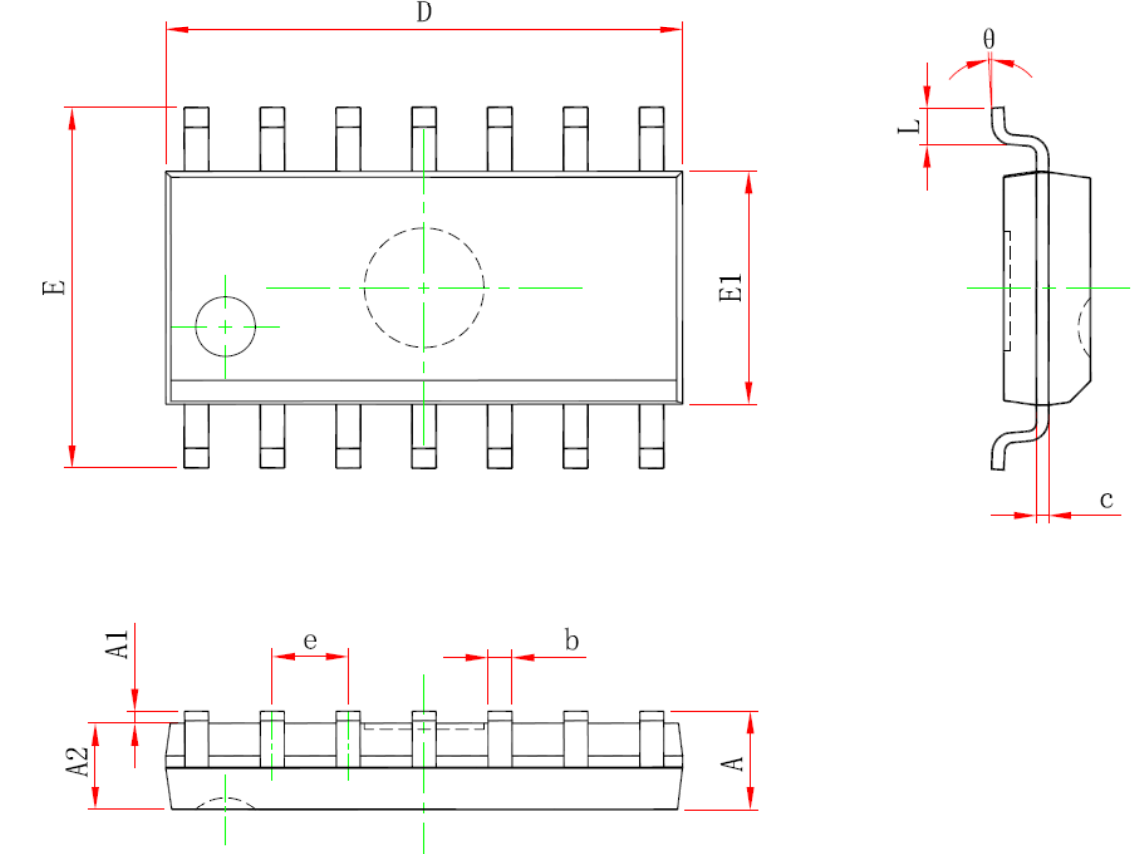

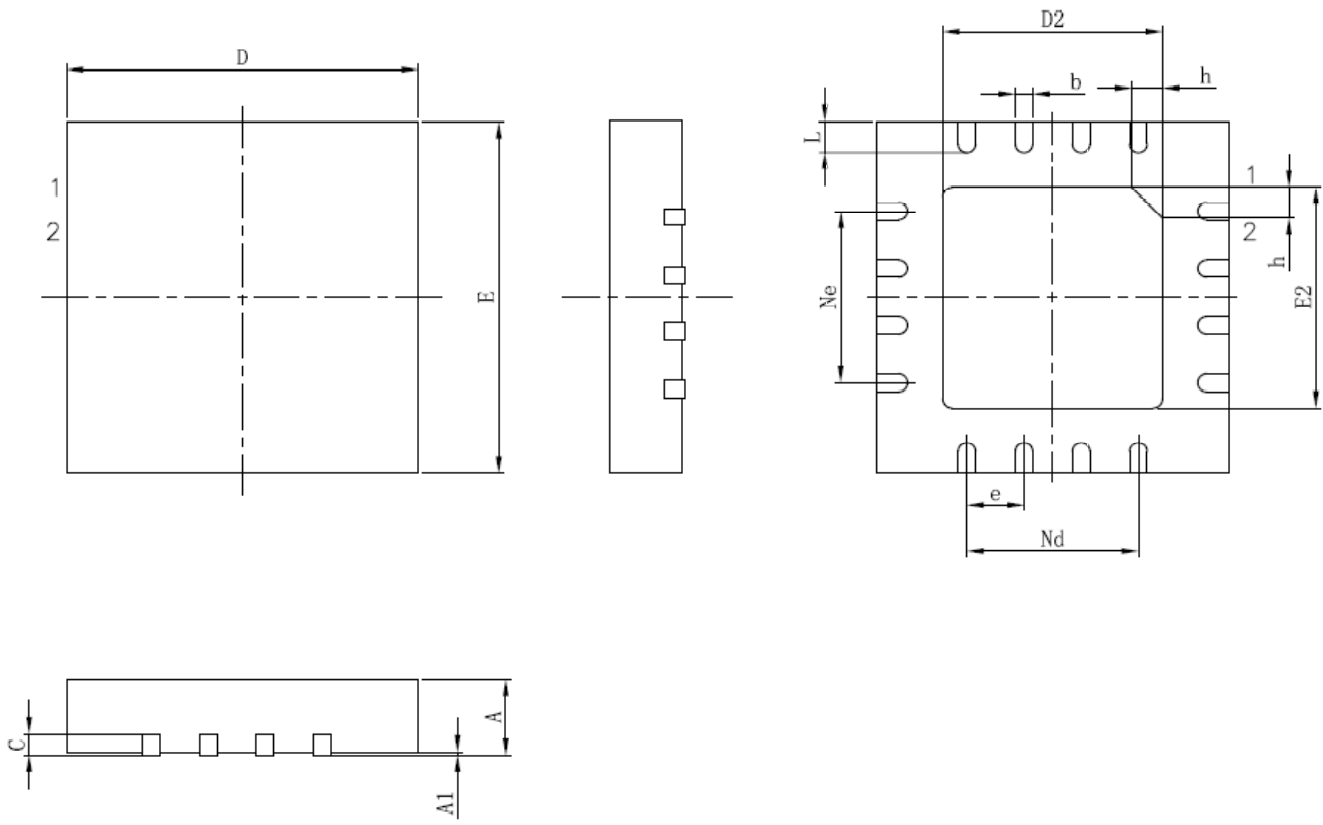

七、QFN-16/SOP-14封装尺寸图
