MP2451被完美替代集成MOS的高频率降压型开关稳压器SR2451

发布时间:2021-1-5 15:59    发布者:sandtech168
关键词: MP2451
概述∶SR2451是一款内部集成有高边高压功率MOSFET管的高频率(2 MHz)降压型开关稳压器。提供单路最大0.6A高效率输出,以电流模式控制方式达到快速环路响应。宽范围输入电压(3.3V至36V)可在移动环境输入的条件下实现各种降压型电源变换的应用。1uA的关机静态电流适合电池供电场合的应用。轻载条件下,通过降低开关频率减小开关和门驱动的损失,实现宽负载范围内高效率的功率转换。频率对折技术有助于防止电感电流在启动时的失控。热关机提供可靠、容错操作。电路封装SOT23-6L。
特点
·230uA工作静态电流·3.3V至36V宽工作电压范围·500m Ω的内部功率MOSFET·2 MHz固定开关频率·内部补偿
·陶瓷输出电容稳压·内部软启动
·无采样电阻的精密电流限制·> 90%的效率
·输出从+0.8V到0.8xVin可调·低关机模式电流∶<1uA·6脚的SOT23封装应用
·高电压功率转换·汽车系统·工业电力系统·分布式电力系统·电池供电的系统

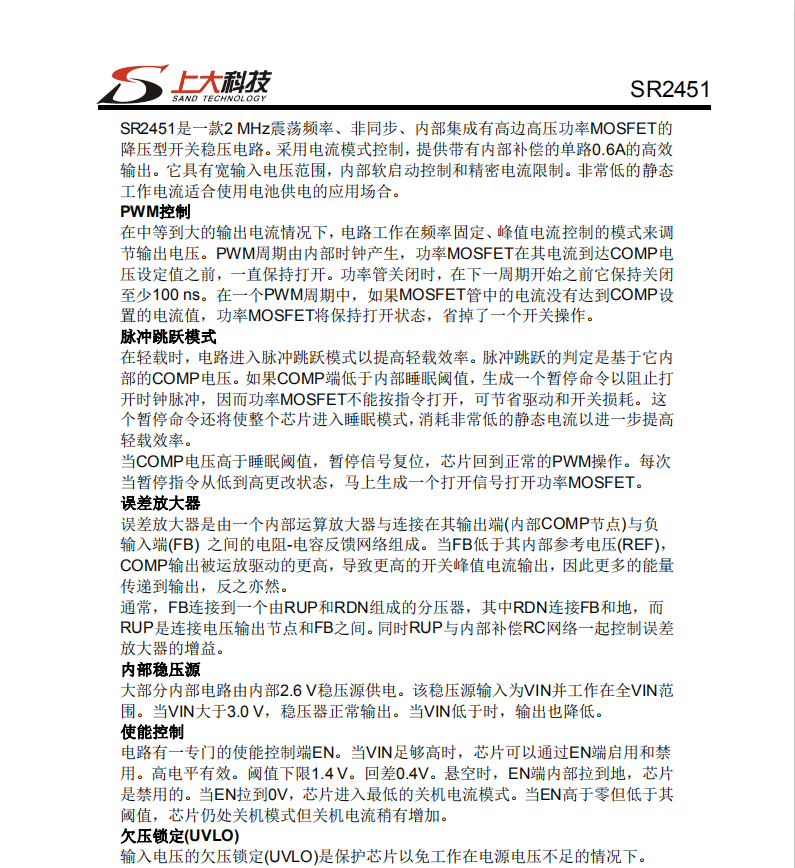

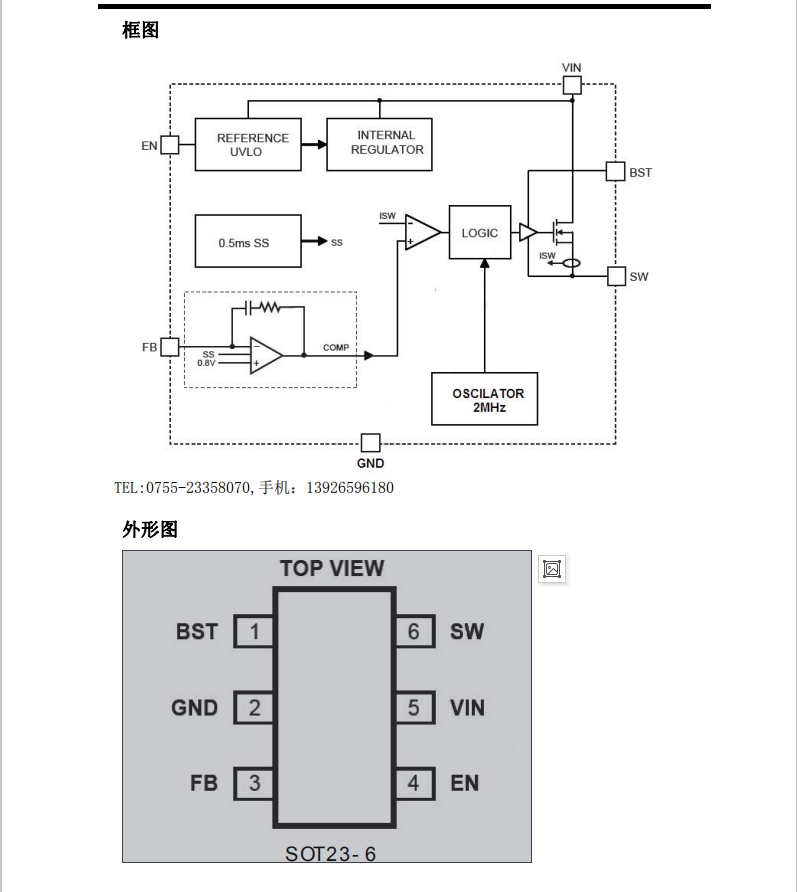

SR2451是一款2 MHz震荡频率、非同步、内部集成有高边高压功率MOSFET的降压型开关稳压电路。采用电流模式控制,提供带有内部补偿的单路0.6A的高效输出。它具有宽输入电压范围,内部软启动控制和精密电流限制。非常低的静态工作电流适合使用电池供电的应用场合。 PWM控制在中等到大的输出电流情况下,电路工作在频率固定、峰值电流控制的模式来调节输出电压。PWM周期由内部时钟产生,功率MOSFET在其电流到达COMP电压设定值之前,一直保持打开。功率管关闭时,在下一周期开始之前它保持关闭至少100 ns。在一个PWM周期中,如果MOSFET管中的电流没有达到COMP设置的电流值,功率MOSFET将保持打开状态,省掉了一个开关操作。
