AG9311MAQ设计TYPE-C转HDMI+USB 3.0+PD3.0快充+3.5MM音频输出拓展坞设计方案
|

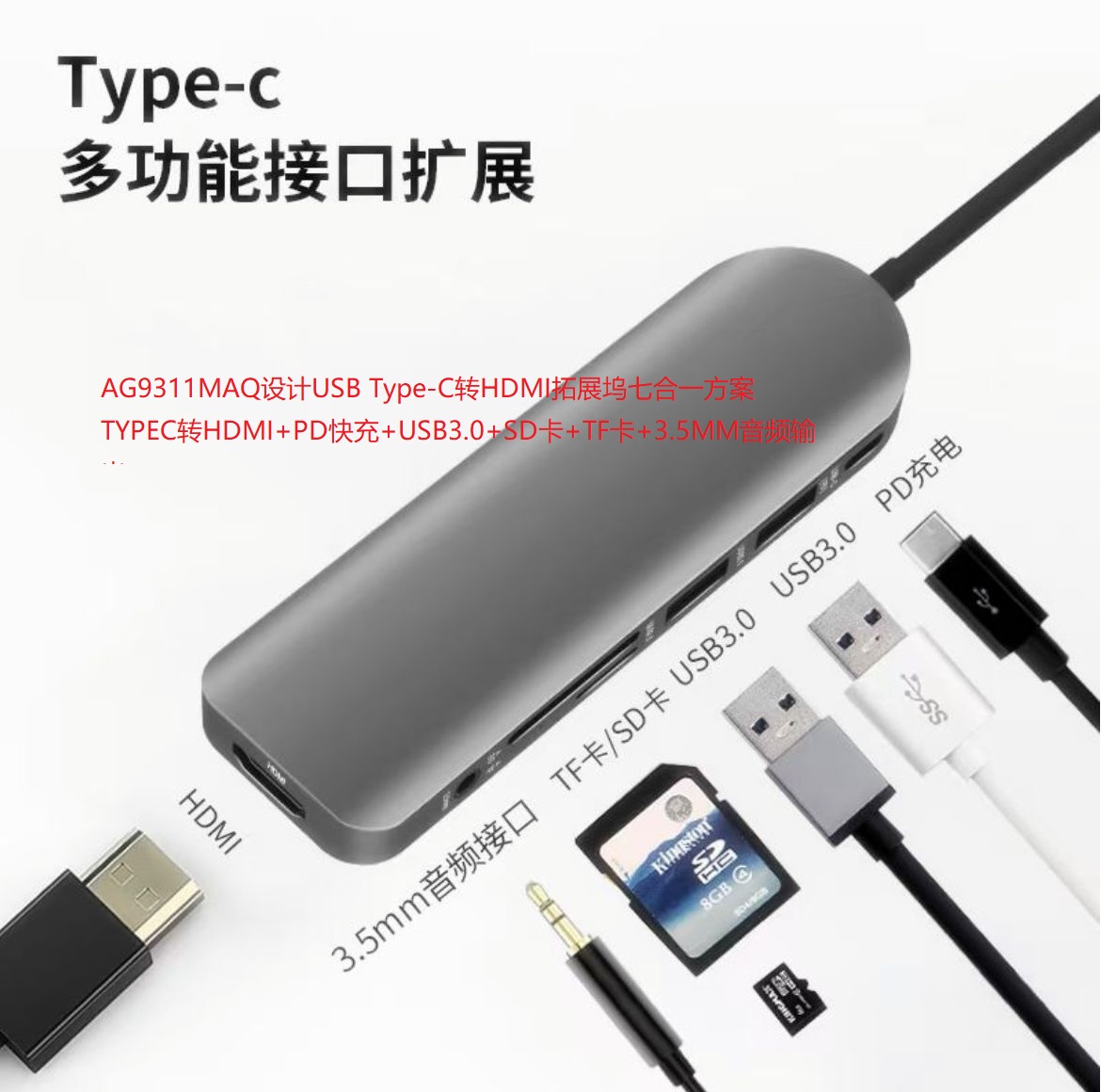

ALGOLTEK（安格） AG9311是一款高度集成的解决方案，通过USB Type-C将视频和音频从DisplayPort alternate mode传输到HDMI输出，它可以轻松的将USB TYPE-C转HDMI+USB 3.0+PD3.0快充+3.5MM音频输出方案结合起来一颗IC 都可以全部实现以上功能，专门用于设计多功能扩展坞产品或者多功能扩展坞器，以及电脑主板、平板等多方面的扩展器产品的设计开发。 AG9311MAQ设计TYPE-C转HDMI+USB 3.0+PD3.0快充+3.5MM音频输出拓展坞产品如下所示：
AG9311MAQ设计以上USB TYPEC多功能七合一拓展坞产品，优势特点如下： 1.AG9311MAQ设计此类七合一拓展坞，边充电边投屏，在整个工作过程中，不会降低HOST主机电量。
2.AG9311MAQ设计以上TYPEC转HDMI七合一拓展坞产品，可以在投屏使用的过程中，可以实现USB3.0数据高速传输。
3.AG9311MAQ设计USB TYPEC转HDMI带SD卡/TF卡多功能拓展坞，可以投屏的同时，在线读取SD和TF卡上的数据，工作娱乐两不误。
4.AG9311MAQ设计USB TYPEC转HDMI带PD快充七合一拓展坞，具有FSR功能，即拔插充电PD的过程中，不掉屏不黑屏特性，因为AG9311MAQ支持PD3.0充电协议。一些支持PD2.0充电协议的拓展坞，在拔下（连接着拓展坞的）充电线时，其身上连接的HDMI和设备都会闪断一下再回复，而支持PD3.0快充协议的拓展坞则不受影响。
5.AG9311MAQ本身有一路II2S音频信号输出，因此可以实现单独的音频信号，即有3.5MM耳机输出，需要较好音质的信号输出，可以单独加一颗USB 耳机芯片。 AG9311MAQ设计以上USB TYPEC转HDMI带PD快充+USB3.0+SD卡/TF卡+3.5MM音频信号输出拓展坞产品特性参数如下所示：

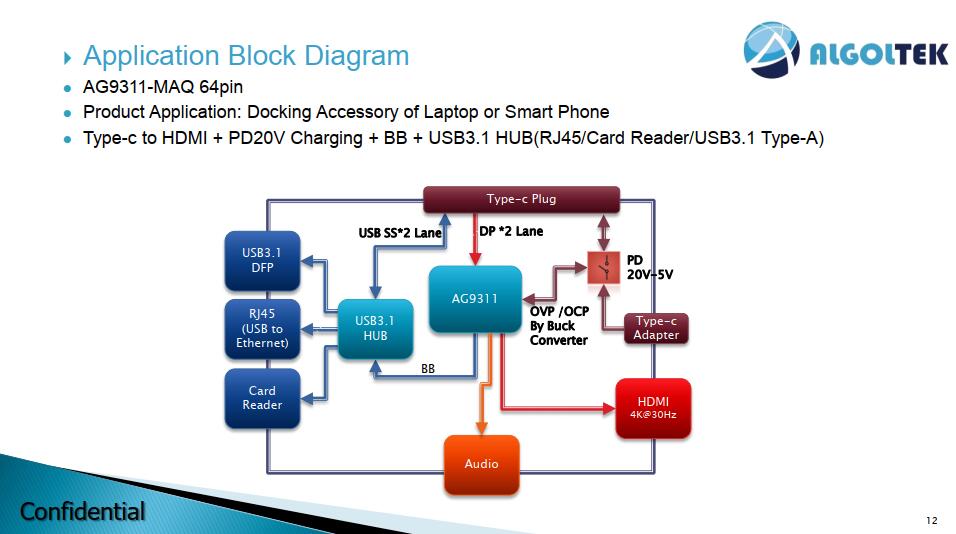

AG9311MAQ设计以上USB TYPEC转HDMI带PD快充+USB3.0+SD卡/TF卡+3.5MM音频信号输出拓展坞产品结构设计方框图：

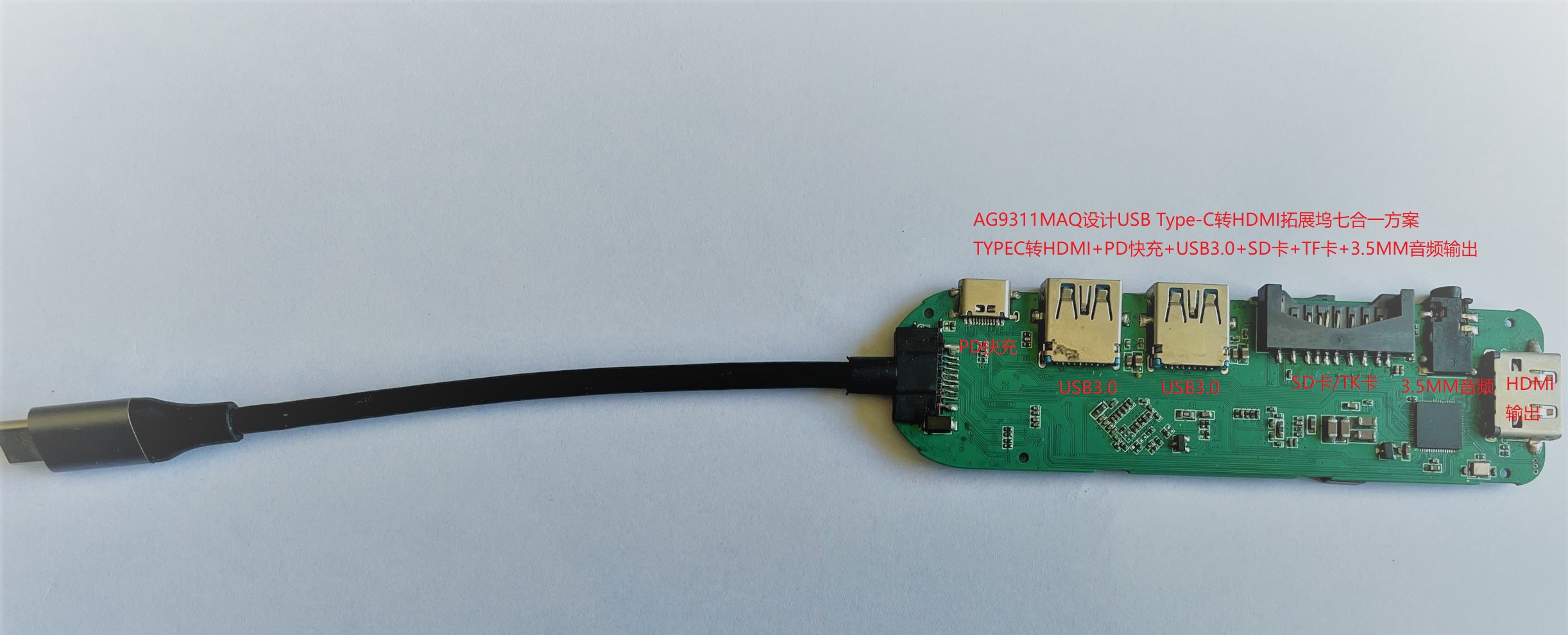

AG9311设计TYPE-C转HDMI+USB 3.0+PD3.0快充+3.5MM音频输出拓展坞产品PCB板图下所示：
AG9311MAQ设计以上USB TYPEC转HDMI+USB 3.0+PD3.0快充+3.5MM音频输出拓展坞PCB板原理图如下所示：
|
